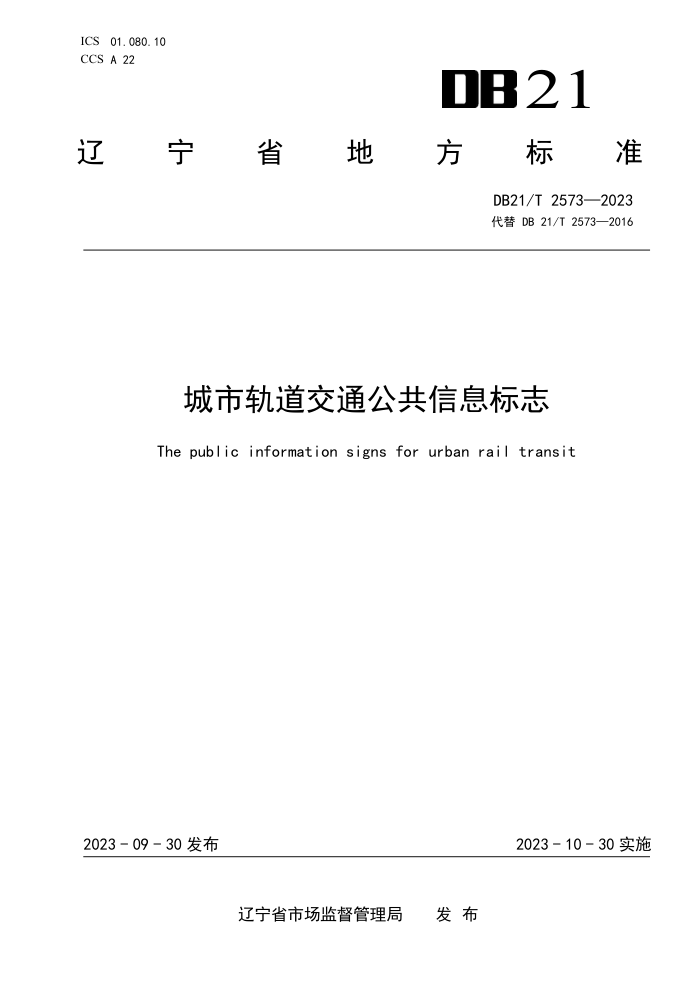

ICS 01.080.10 CCS A 22
DB21
辽宁省地 方标准
DB21/T 2573—2023 代替DB21/T2573—2016
城市轨道交通公共信息标志
The public information signs for urban rail transit
2023-09-30发布
2023－10-30实施
辽宁省市场监督管理局 发布 DB21/T 2573—2023
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
基本原则 5 一般要求 5. 1 图形符号要求.. 5. 2 标志颜色要求.. 5. 3 标志版面设计， 6设计要求... 6. 1 位置标志， 6.2 导向标志.. 6.3 安全标志. 6.4综合信息标志. 7 设置要求 7. 1 基本原则. 7. 2 位置标志设置 7. 3 导向标志设置 7. 4 综合信息标志设置附录A（规范性）轨道交通常用的图形符号附录B（资料性）一般车站标志设置示例 B.1一般车站乘客进站标志设置示例 B.2一般车站乘客出站标志设置示例
4
10 10
14
14 14 14 15
.16
:17 17 18 DB21/T2573—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替DB21/T2573一2016《城市轨道交通公共信息标志》，与DB21/T2573一2016相比，主要技术变化如下：
a) 更新了6.1.1中车站出入口标志示例； b) 更新了6.1.3中站名标志示例； c) 去除了“绿出”的出站标识符号，更新为GB/T10001.1中“出”的国标符号： d) 在6.1.1中增加了含街道路名的出口标志示例： e) 去除了附录A中旧版乘车、出站通用符号，替换成新版国标符号；
在乘车导向标志中，增加了进站乘车导向组合标志。在进站乘车的同时，乘车标志可以同其它设备标志组合出现在一块版面上。兼顾到了进站乘车过程中对其它设备功能的导向指引；
f)
g) 在指示线路方向的乘车导向标志中，增加了多条线路换乘的乘车导向标志示例； h) 更新了6.4.2中轨道交通线网图示例； i) 更新了6.4.4列车运行线路标志示例； j) 更新了6.4.5车站周边信息图示例以及6.4.6车站出口信息标志示例； k) 增加了第6.4.7条，车站安全疏散示意图； 1） 更新了附录B中图B.1.1一般车站乘客进站标志示例、B.1.2一般车站乘客出站标志示例。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由辽宁省交通运输厅提出并归口。 本文件起草单位：沈阳地铁集团有限公司、大连公共交通建设投资集团有限公司、沈阳市市场监管
事务服务中心、大连标准认证研究院有限公司、北京广远工程设计研究院有限公司、大连博大盛世发展有限公司。
本文件主要起草人：何维、侯恩博、邢天文、马劲航、江坤、钟国、范伟、王道阔、刘阳、霍扬、 李赞、程谋哲、王巍巍、黄士军、袁照路、邱宇、黄智霆、勾颖、于楚玄、崔雨、朱炬、邹晓明、吴兴振。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电、来函等方式进行反馈，我们将及时答复并认真处理，根据实施情况依法进行评估及复审。
文件归口管理部门通讯地址：沈阳市和平区十三纬路19号：联系电话：024-23867960 文件起草单位通讯地址：沈阳市经济技术开发区十三号街12号；联系电话：024-22661216。 本文件于2016年7月首次发布，本次为第一次修订。
II DB21/T2573—2023
城市轨道交通公共信息标志
1范围
本文件规定了城市轨道交通系统中公共信息标志的基本原则和一般要求，设计要求和设置要求。 本文件适用于城市轨道交通客运服务设施和场所。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2893 安全色 GB2894安全标志及其使用导则 GB5768（所有部分）道路交通标志和标线 GB/T10001.1 公共信息图形符号第1部分：通用符号 GB/T10001.32 公共信息图形符号第3部分：客运货运符号 GB/T10001.9 公共信息图形符号第9部分：无障碍设施符号 GB13495.1 消防安全标志第1部分：标志 GB/T15565（所有部分） 图形符号术语 GB/T15566（所有部分）公共信息导向系统设置原则与要求 GB/T 15608 中国颜色体系 GB15630 消防安全标志设置要求 GB/T16900 图形符号表示规则总则 GB/T18574城市轨道交通客运服务标志 GB/T20501.1 公共信息导向系统导向要素的设计原则与要求第1部分：总则 GB/T 20501.2 公共信息导向系统导向要素的设计原则与要求第2部分：位置标志 GB50157地铁设计规范
3术语和定义
3
下列术语和定义适用于本文件。
3. 1
安全标志 safetysign 通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图形符号表达特定安全信息的标志。 ［来源：GB/T18574-2008,3.1]
3. 2
导向标志 directionsign 由图形标志和（或）文字标志与箭头符号组合形成，用于指示通往预期目的地路线的公共信息标志。 [来源：GB/T18574-2008,3.2]
3. 3
