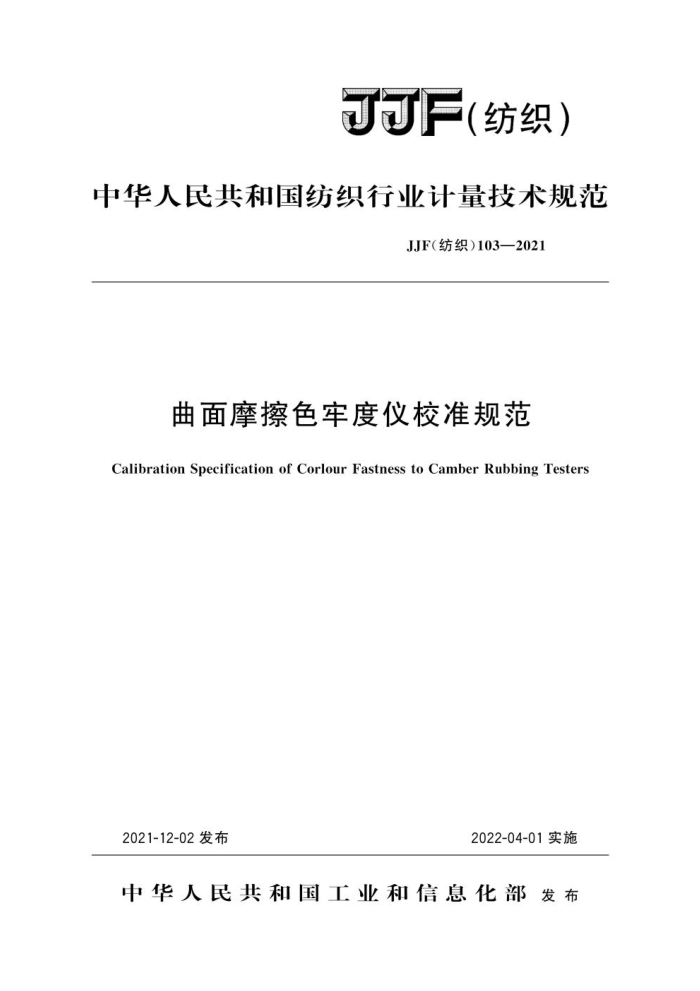

可F(纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）103一2021
曲面摩擦色牢度仪校准规范
Calibration Specification of Corlour Fastness to CamberRubbing Testers
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和 中国纺织行业计量技术规范曲面摩擦色牢度仪校准规范
JF(纺织)103—2021
中华人民共和国工业和信息化部发布
+
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年12月第一版
*
书号：155066·J-3952
版权专有 侵权必究 JJF（纺织）103—2021
曲面摩擦色牢度仪校准规范 Calibration Specification of Corlour Fastness
JJF（纺织）103一2021）
toCamberRubbingTesters
归口单位：中国纺织工业联合会起草单位：国家纺织计量站上海分站
江苏省纺织产品质量监督检验研究院无锡市检验检测认证研究院上海纺织集团检测标准有限公司
上海光明计量校准系统有限公司温州市大荣纺织仪器有限公司莱州元茂仪器有限公司温州际高检测仪器有限公司
纺织工业科学技术发展中心
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）103—2021
本规范起草人：
王白石（国家纺织计量站上海分站）魏青（江苏省纺织产品质量监督检验研究院）王益飞（无锡市检验检测认证研究院）焦剑俊（上海纺织集团检测标准有限公司）张佳华（上海光明计量校准系统有限公司）张盛海（无锡市检验检测认证研究院）李春钢（莱州元茂仪器有限公司）张金忠（温州市大荣纺织仪器有限公司）王 疆（温州际高检测仪器有限公司）王国建（纺织工业科学技术发展中心） JJF（纺织）103—2021
目 录
引言
(I) 1) 1） (1) (1) (2) (2) (4) (4) (5) (6) (7)
范围引用文件概述… 计量特性 5 校准条件 6 校准项目和校准方法 T 校准结果表达
-
2 3
复校时间间隔附录A 曲面摩擦仪校准记录参考格式附录B 曲面摩擦仪校准证书（内页）参考格式…. 附录C 曲面摩擦仪测量结果不确定度评定（示例）
8
I JJF（纺织）103—2021
引言
本规范以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范技术指标参数参考了JJF（纺织）027一2010《染色摩擦色牢度仪校准规范》， JISL0849一2013《耐摩擦色牢度试验方法》等标准的相关内容。
本规范为首次发布。
= JJF（纺织）103—2021
曲面摩擦色牢度仪校准规范
1范围
本规范适用于曲面摩擦色牢度仪（以下简称“曲面摩擦仪”）的校准。其他类似仪器的校准可参照本规范。
引用文件本规范引用了下列文件： JF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
2
曲面摩擦仪适用于纺织品曲面摩擦色牢度检测。曲面摩擦仪由试样台、摩擦头、负载杆、往复运动装置等组成（见图1），摩擦头端面和试样台表面均为曲面。测试原理：施加一定压力的摩擦头置于试样上面，试样台以一定的速度往复运动，使安装在摩擦头上的贴衬织物与各类有色纺织品进行一定次数摩擦后，评定贴衬织物沾色程度。
31
O
图1 曲面摩擦仪结构示意图
1—试样台；2一摩擦头：3—负载杆；4往复运动装置
4计量特性 4.1 摩擦头尺寸：20.00mm×20.00mm，±0.20mm。 4.2月 摩擦头端面半径：（45.0土2.0）mm。 4.3 试样台上表面半径：（200.0士10.0）mm。 4.4 摩擦头对试样加压重力：（2.00士0.10）N 4.5 摩擦头相对运动往复动程：（100.0士3.0）mm。 4.6 试样台往复频率：（30士2）次/min。
1 JJF（纺织）103—2021
5校准条件 5.1环境条件
仪器应安放在平稳的水平工作台上，安放环境应清洁，周围无明显震动和腐蚀性介质。 5.2测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备
不确定度及准确度等级
序号
数量
标准器名称
测量范围（0~150)mm; 分度值0.02mm
或最大允许误差
游标卡尺
MPE:±0.03mm
1
1
分辨力：≤0.01N， MPE：±0.5% MPE:±0.10 mm MPE:±0.01R MPE:±0.10 s
测力计钢直尺数显半径规 (5~9999.9)mm 电子秒表
1
2
(0~5) N
(0~150）mm
3 4 L
1 1 1
0.01 s~1 h
注：主要测量标准可选用本表所列，也可以选用其他引入的测量不确定度不大于被校量的最大
允许误差1/3的测量设备。
6校准项目和校准方法 6.1校准前准备 6.1.1外观检查
通过目测，曲面摩擦仪应在适当部位装有铭牌，铭牌上须标明型号、制造厂、出厂编号等信息。曲面摩擦仪的工作面应清洁，外表没有影响试验结果的机械损伤。试样台往复运动灵活，平稳无抖动现象。 6.1.2计数器检查
设定摩擦仪摩擦60次，按启动键后，仪器开始运转，达到指定次数后能自行停止，校准员实际数出运转次数应与计数器显示一致。 6.1.3摩擦头接触面检查
摩擦头应能灵活转动，并能给试样施加一个垂直作用力。将棉标准贴衬织物固定在摩擦头上，在试验台上放一张复写纸，按下开关使摩擦头接触面在复写纸上来回摩擦一次，取下棉标准贴衬织物。复写纸在贴衬织物上留下的接触印迹即可视为摩擦头与试样的接触面积，应大于90%。 6.2校准项目
具体校准项目见表2。
2 可F(纺织)
