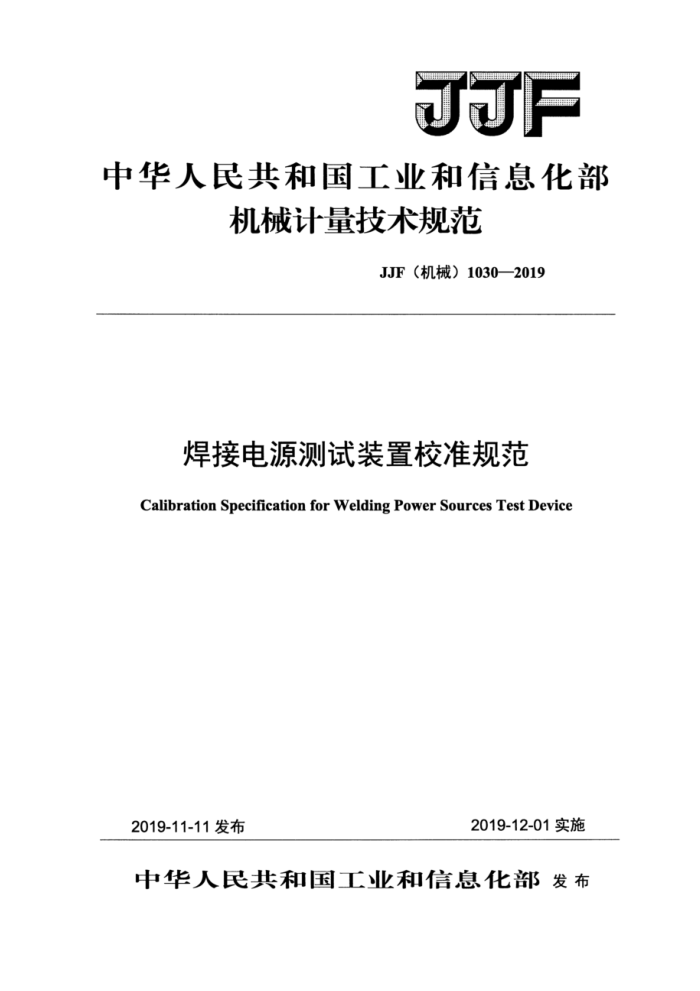

中华人民共和国工业和信息化部
机械计量技术规芯
() 103-1g
焊接电源测试装置校准规范
amraier peaianun lar Waln Pwe Sores Teat Dayleg
2018-1201
2018-1-11845
中华人民和国工业和信息化部发布 3F8)1E019
焊接电源测试装置
校准规范
JIF (M械) 1030--12 代替1JF (机械） 133-200%
CalbeiiSereiexnionfoxWelng
Pawer Somr Teat Liviot
妇口塑位：中国机械工业联合会主起单货：成都三方电气有限公司意加起掌鲍位：国网四川省电力公司
本规雅委托全国机汽车专业计量技术套员会集意典 80
本规苑主夏起草人：
陕部（成都三方电科有股公司）家超（国网四省电方公司）
稻加趣华人：
黄菱（成都三方电气有限公司） JJF（机械）1030—2019
目 录
引言
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (5) (7) (8) (9) (9) (9) (10) (15) (17)
范围引用文件
1 2 3 术语和计量单位 4 概述 5
计量特性 6 校准条件.. 6.1 环境条件. 6.2 供电电源， 6.3 校准用标准设备 7 校准项目和校准方法 7.1 外观与工作正常性检查 7.2 电压校准 7.3 电流校准（焊接电流测试仪按GB/T32514.4中8.2～8.5的规定） 7.4功率校准 7.5 功率因数校准 7.6时间校准 8 校准结果表达 9 复校时间间隔附录A主要项目校准结果不确定度分析实例、 附录B 校准原始记录格式... 附录C 校准证书或校准报告内容
T 一
引育
本锅辅依爆JF1071-2010国家计桃规##制7F1012011通用计金术语及定文人JF10591一2012最不确定度评定教示编间
本规核代JF（机械）033一2005绿换电装测诚装置换准爆店：写F（机械） 0相主爱技术全化面F
一一祥续电源通诚装置中南了电随源家辉接电汽测诚夜前校准一增如了功室因激的秘雅分惠了学最承和指快式星示试装量的提计算方送。 本想新代意想燕的历饮税本发布为： mF(00033-200%
双 JJF（机械）1030—2019
焊接电源测试装置校准规范
1范围
本规范适用于新生产、使用中和维修后的焊接电源测试装置（以下简称装置）的校准，其他类似设备可参照使用。
2引用文件
本规范引用了下列文件： JF1001通用计量术语及定义 JF1059.1测量不确定度评定与表示 GB/T2900.22电工名词术语电焊机 GB/T8118电弧焊机通用技术条件 GB/T8366阻焊电阻焊机机械和电气要求 GB15578电阻焊机的安全要求 GB/T15579.1弧焊设备第1部分：焊接电源 GB/T32514.4电阻焊焊接电流的测量第4部分：校准系统凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1001、JF1059.1、GB/T2900.22、GB/T8118、GB/T8366、GB15578、GB/T 15579.1、GB/T32514.4界定的以及下列术语和定义适用于本规范。 3.1
焊接电源weldingpowersource 为焊接提供电流、电压并具有适合该焊接方法所要求的输出特性的设备。
3.2
输入/输出input/output 焊接电源的输入、输出电量参数端口。
4概述
该类型装置是用于测试焊接电源电气性能的专用设备，主要技术指标应符合GB/T 15579.1、GB15578、GB/T32514.4等的要求。其通常由电参数测试系统、负载电阻装置、焊接电源等部分组成。
电参数测试系统可测量焊接电源的电压、电流、功率、功率因数、时间等参数。 负载电阻装置可为焊接电源提供适合该焊接方法所要求的输出特性的模拟负载。
1 查标准就到麦田学社(my678.cn）
JJF（机械）1030—2019
5计量特性
各项目的测量范围和允许误差见表1。
表1 测量范围和允许误差
项目电压电流功率功率因数时间
测量范围 1 V~1000 V 1A~2000A 2000A~50000A 10W~500kW
允许误差 ±0.5% ±0.5% ±5% ±0.5% ±0.05 ±1s ±0.1 ms
0.01~1.0 1 s~600 s
10ms~2000ms
校准条件
6
6.1环境条件 6.1.1 环境温度为0℃～40℃。 6.1.2 2相对湿度不大于85%。 6.1.3 3周围无腐蚀性气体，使用环境清洁干净。 6.2供电电源
单相或三相，相电压为220V士22V，供电电源频率为50Hz士1Hz。 6.3 校准用标准设备
标准设备（或装置）的扩展不确定度应不大于被校装置相应各参量允许误差绝对值的1/3。
标准设备（或装置）的功能和测量范围应完全覆盖被校装置的功能和测量范围。标准设备的选用可参照以下：
a）真有效值交流电压表：测量范围：1V~1000V；允许误差：±0.2%。 b）交流电流表：测量范围：0.05A5A；允许误差：±0.2%。 c）真有效值直流电压表：测量范围：1V~600V；允许误差：±0.2%。 d）真有效值直流电流表：测量范围：0.05A5A；允许误差：±0.2%。
2 JJF（机械）1030—2019
e）单相功率表：测量范围：10W~1000W；允许误差：±0.2%。 f）三相功率表：测量范围：10W~1000W；允许误差：土0.2%。 g）功率因数表：测量范围：0.01~1.0；允许误差：0.01。 h）电流变送器：测量范围：5A～2000A；允许误差：土0.2%。 i）电压变送器：测量范围：5A~2000A；允许误差：±0.2%。 j）焊接电流测试仪：测量范围：2000A50000A；允许误差：±1%。 注：若其配专用电流变送器，测量范围可至200kA。 k）电秒表：测量范围：1ms~600s; 允许误差：6×10。 1）示波器：测量范围：0.5ns/div~5s/div; 允许误差：0.2%。
7 校准项目和校准方法
7.1外观与工作正常性检查 7.1.1被校装置应有使用说明书：有附件的，其附件应齐全。 7.1.2外观检查：被校装置外观应整洁完好，无影响装置计量性能和安全性能的机械损伤；被校装置的设备名称、型号、制造厂名称或商标、出厂编号、标称参数等信息应齐全；被校装置应有明显的接地端子及接地标志。 7.1.3工作正常性检查：通电检查，被校装置电气工作性能正常，开关、按键工作灵活，显示装置应显示清晰、完整正确。 7.2电压校准 7.2.1输入交流电压
校准方法如下： a）按图1连接电路。
3
