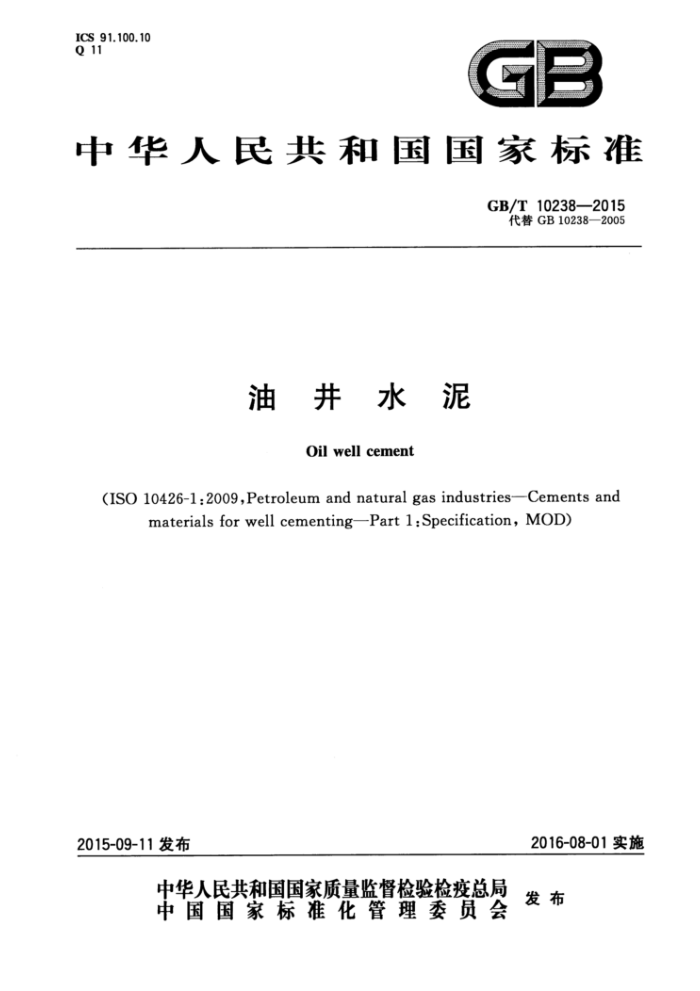

ICS 91.100.10 Q 11
GB
中华人民共和国国家标准
GB/T 10238—2015
代替GB10238—2005
油井水泥
Oilwell cement
(ISO 10426-1:2009,Petroleum and natural gas industries-—Cements and
materials for well cementingPart 1:Specification, MOD)
2016-08-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T10238—2015
目 次
Ⅲ
前言范围
1
2规范性引用文件 3术语和定义 4 技术要求 4.1 级别和类型、化学和物理要求...... 4.2试验时间和仪器 5编号和取样 5.1编号 5.2取样 6 细度试验 6.1方法 6.2要求游离液、抗压强度和稠化时间试验用水泥浆的制备 7.1 仪器 7.2 步骤 8游离液试验方法 8.1 仪器 8.2 校准· 8.3 试验步骤 8.4 游离液含量的计算 8.5 验收要求
7
..
3
抗压强度试验 9.1 仪器 9.2 试验步骤 9.3 抗压强度验收要求 10 稠化时间试验 10.1 仪器 10.2 校准 10.3 步骤 10.4 稠化时间和稠度 10.5 验收要求 11 标志 12包装附录A（资料性附录）本标准与ISO10426-1：2009相比的结构变化情况附录B（资料性附录）本标准与ISO10426-1：2009的技术性差异及其原因
9
4
?
18 18 24 26 28 28 29 29 30 32 I
.. GB/T10238—2015
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替GB10238一2005《油井水泥》。 本标准与GB10238一2005相比主要变化如下：一本标准性质由强制性改为推荐性；一删除了E级、F级两个级别油井水泥（2005版的4.1.1)；一一对温度测量和控制系统的温度允许偏差值和压力测量系统要求等做了修改（见第8章、第9
章、第10章，2005版的第8章、第9章、第10章）；一对计时器和温度测量系统的校准频次要求做了修改（见第7章、第8章、第9章、第10章，2005
版的第7章、第8章、第9章、第10章）；抗压强度试模边长由原来的50.8mm改为50mm或2in（见9.1.1.1，2005版的9.1.1)； -增压稠化仪所用的烃类油的各项性能指标发生了变化（见10.1，2005版的10.1)。
本标准使用重新起草法修改采用IS010426-1：2009《固井用油井水泥与材料规范》。 本标准与ISO10426-1：2009相比在结构上有较多的调整，附录A给出了本标准与ISO10426-1：
2009的章条编号对照一览表。
本标准与ISO10426-1：2009相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(I)进行标示，附录B给出了相应技术性差异及其原因的一览表。
本标准还做了以下编辑性修改：
删除了ISO10426-1：2009的前言和引言； -删除了ISO10426-1：2009的附录A《热电偶、温度测量系统和控制器的校准程序》； -删除了ISO10426-1：2009的附录B《许可证持有者使用API会标》。
-
本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会（SAC/TC184)归口。 本标准负责起草单位：中国建筑材料科学研究总院。 本标准参加起草单位：四川嘉华企业（集团）股份有限公司、四川夹江规矩特性水泥有限公司、大连
水泥集团有限公司、新疆青松建材化工（集团股份有限公司、河南省同力水泥有限公司、抚顺水泥股份有限公司、葛洲坝集团水泥有限公司、山东华银特种水泥股份有限公司、新疆天山水泥股份有限公司、新疆伊犁南岗建材（集团)有限责任公司、葛洲坝石门特种水泥有限公司、淄博中昌特种水泥有限公司、山东临胸胜潍特种水泥有限公司、甘肃九连山水泥有限责任公司、沈阳金欧科石油仪器技术开发有限公司、沈阳石油仪器研究所、拉法基瑞安水泥有限公司、国家水泥质量监督检验中心。
本标准主要起草人：文寨军、王晶、高显束、王敏、王旭方、许毅刚、阳运霞、陈绍华、祝国蓉、王英军、 夏玉龙、何勇、王丽娜、张广峰、张顺、李瑞林、鞠庆、贺疆芳、方仁玉、徐合林、刘圣忠、王忠伟、单强、 马金荣、刘生超、车蜀涛、覃爱平、靳冬民、韩雍、李红兵、杨明章、王文松、张坤悦、马忠诚、刘云、喻世文、 颜小波、李贵佳。
本标准所代替标准的历次版本发布情况为：
GB10238—1988、GB10238-—1998、GB10238—2005。
I GB/T10238—2015
油井水泥
1范围
本标准规定了六个级别油井水泥的定义、要求、试验方法、标志、包装等。 本标准适用于A、B、C、D、G和H级油井水泥的生产和检验。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T176水泥化学分析方法 GB/T5483 天然石膏 GB/T 8074 水泥比表面积测定方法勃氏法 GB/T12573 水泥取样方法 GB/T26748 水泥助磨剂 JC/T2000 油井水泥物理性能检测仪器
3术语和定义
下列术语和定义适用于本文件。
3.1
油井水泥添加剂 oil well cement additive 加人水泥浆中以改善其性能的材料。 注：性能的改善通常包括凝结时间（使用缓凝剂或促凝剂）、失水、黏度等。
3.2
常压稠化仪 atmosphericpressureconsistometer 用于拌合和调制水泥浆的设备。 注：不宜用于稠化时间的测定。
3.3
稠度单位-伯登(Bc） Bearden unit of consistency 由增压稠化仪测定的水泥浆稠度。
3.4
硅酸盐水泥 portland cement 由硅酸盐水泥熟料(主要由水硬性硅酸钙和铝酸盐组成)与一种或几种类型的适量石膏磨细制成的产品。
3.5
增压稠化仪 pressured consistometer 在规定的温度和压力下，用于测定水泥浆稠化时间的仪器。
3.6
游离液 free fluid 在静置条件下，从水泥浆中离析出的有色或无色的液体。
1 GB/T10238—2015
3.7
浆杯slurrycontainer;slurrycup 常压稠化仪或增压稠化仪内的容器，用于拌合水泥浆或进行稠化时间试验。
3.8
稠化时间 thickening time 水泥浆达到规定稠度所经历的时间。 注：稠化时间试验结果表示水泥浆在规定试验条件下具有可泵性的时间。
4技术要求
4.1 级别和类型、化学和物理要求 4.1.1级别和类型
油井水泥分为A级、B级、C级、D级、G级和H级六个级别，类型包括普通型（O)、中抗硫酸盐型（MSR)和高抗硫酸盐型（HSR）。
A级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产A级水泥时，允许掺人符合GB/T26748的助磨剂。该产品适合于无特殊性能要求时使用，只有普通(O)型。
B级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产B级水泥时，允许掺人符合GB/T26748的助磨剂。该产品适合于井下条件要求中抗或高抗硫酸盐时使用，有中抗硫酸盐（MSR)和高抗硫酸盐（HSR)两种类型。
C级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产C级水泥时，允许掺人符合GB/T26748的助磨剂。该产品适合于井下条件要求高的早期强度时使用，有普通(O)、中抗硫酸盐(MSR)和高抗硫酸盐（HSR)三种类型。
D级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产D级水泥时，允许掺人符合GB/T26748的助磨剂。此外，在生产时还可选用合适的调凝剂进行共同粉磨或混合。该产品适合于中温中压条件下使用，有中抗硫酸盐（MSR)和高抗硫酸盐(HSR)两种类型。
G级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产G级水泥时，除了加石膏或水或两者一起与熟料粉磨或混合外，不得掺加其他外加剂。当使用降低水溶性六价铬含量的化学外加剂时，不能影响油井水泥的预期性能。该产品是一种基本油井水泥，有中抗硫酸盐(MSR)和高抗硫酸盐(HSR)两种类型。
H级：由水硬性硅酸钙为主要成分的硅酸盐水泥熟料，通常加人适量的符合GB/T5483的石膏共同粉磨制成的产品。在生产H级水泥时，除了加石膏或水或两者一起与熟料粉磨或混合外，不得掺加其他外加剂。当使用降低水溶性六价铬含量的化学外加剂时，不能影响油井水泥的预期性能。该产品 1是一种基本油井水泥，有中抗硫酸盐(MSR)和高抗硫酸盐（HSR)两种类型。
当使用助磨剂、调凝剂或用于降低水溶性六价铬含量的化学外加剂时，不能影响油井水泥的预期性能。 4.1.2化学要求和方法 4.1.2.1化学要求
不同级别和类型的油井水泥应符合表1规定的化学要求。
2
