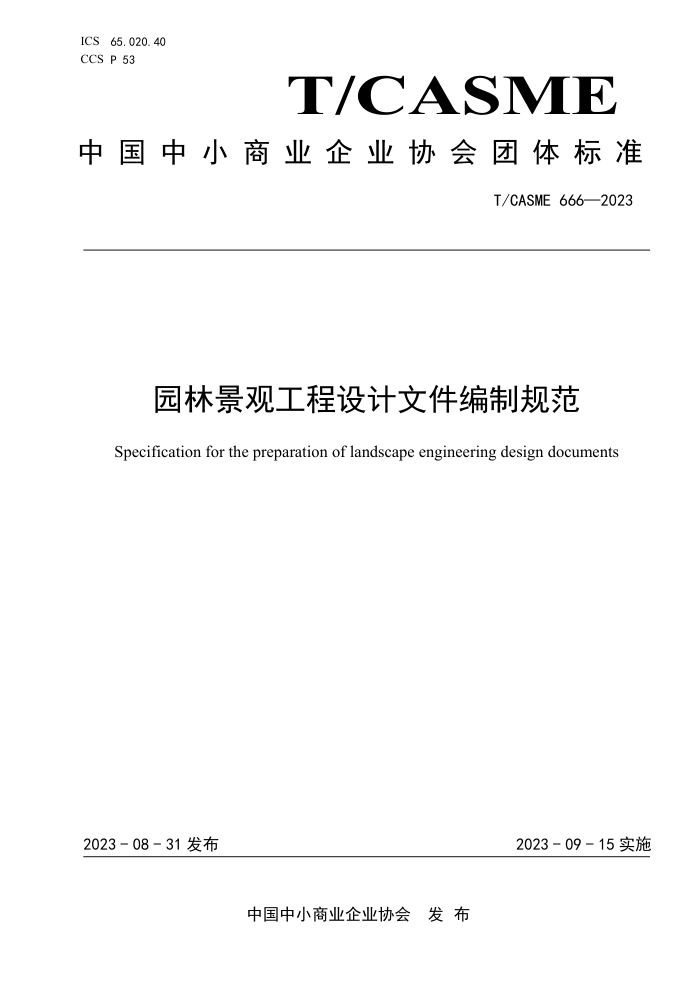

ICS65.020.40 CCS P 53
CASME
中国中小商业企业协会团体标准
T/CASME 666—2023
园林景观工程设计文件编制规范
Specification for the preparation of landscape engineering design documents
2023-09-15实施
2023-08-31发布
中国中小商业企业协会发布 T/CASME 666—2023
目 次
前言范围规范性引用文件
II
Y
1
2 3 术语和定义
3
总则，方案设计初步设计施工图设计
4
t
5
4
6
13 T/CASME 666—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由新疆通艺市政规划设计院有限公司提出。 本文件由中国中小商业企业协会归口。 本文件起草单位：新疆通艺市政规划设计院有限公司、中骏设计集团有限公司、新疆正塔建筑安装
有限公司、新疆时代城乡设计研究院有限公司、中誉设计有限公司、陕西新创工程设计有限公司、华诚博远工程技术集团有限公司、新疆轩达伟业工程建设有限公司、新疆泰然建设工程有限公司、新疆鑫马天成建设工程有限公司、新疆汇和鑫建设工程有限公司、中地寅岗建设集团有限公司、新疆华信建设工程有限公司、新疆华星盛世建筑安装工程有限责任公司、新疆及地建设工程有限公司、伽师县振鑫建筑安装有限公司、皓泰工程建设集团有限公司、玛纳斯县峰源建筑安装有限责任公司、哈密豪建钢结构工程施工有限责任公司、新疆顺德建设工程有限公司、新疆八方达交通勘察设计院有限公司。
本文件主要起草人：李刚、冯云皓、卢成宇、许世玉、蔡淑婷、王耀、周川疆、曹芮薇、张行、罗一、姜凯、张艺川、班冬冬、孙彩霞、武婧婷、袁春霞、宋婉婉、赵海刚、姬庆涛、张跃苏、张云军、 兰先亮、张建平。
II T/CASME666—2023
园林景观工程设计文件编制规范
1范围
本文件规定了园林景观工程设计文件编制的总则、方案设计、初步设计、施工图设计。 本文件适用于各类新建、改建和扩建的园林景观工程设计项目。
：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T50001房屋建筑制图统一标准 GB/T50103总图制图标准 CJJ/T67风景园林制图标准 CJJ/T171风景园林标志标准建筑工程设计文件编制深度规定（2016版） （住房城乡建设部建质函（2016）247号）
3术语和定义
本文件没有需要界定的术语和定义。
4总则
4.1设计阶段划分 4.1.1一般分为方案设计、初步设计和施工图设计三个阶段。
注：对于技术要求相对简单的工程，经有关部门同意，且合同中未做初步设计的约定，可在方案设计审批后直接进
入施工图设计。
4.1.2方案设计注重对设计总体布置及效果的把握；满足编制初步设计文件的需要；提供能源利用及与相关专业之间的衔接：能据以编制投资估算：提供申报有关部门审批的必要文件。 4.1.3初步设计注重对方案设计理念、思路的深化，解决各专业的技术问题，协调各专业技术工种的矛盾，达到计划安排、控制投资及审批要求：满足编制施工图设计文件的需要：解决各专业的技术要求协调与相关专业之间的关系；能据以编制工程概算；提供申报有关部门审批的必要文件。 4.1.4施工图设计注重具体的施工工艺和做法，满足施工、安装及植物种植需要；满足设备材料采购、 非标准设备制作和施工需要：能据以编制施工图预算。 4.2文件编排
各阶段设计文件编排顺序与要求如下： a）封面：写明项目名称、设计阶段、编制单位、编制年月；
3 T/CASME666—2023
b） 靠页：写明编制单位法定代表人、技术总负责人、项目总负责人、各专业设计负责人的姓名，
并经上述人员签署或授权盖章（方案设计阶段可省略）；附设计单位资质证书影印件； c） 设计文件目录：目录应从“1”开始编排，不应从“0”开始；目录一般包括序号、图纸编号、
图别、图纸名称、图幅、备注（方案设计阶段可省略图幅、备注）；施工图设计文件应按照专业将目录、说明、图纸独立汇编成专业图册；
d)i 设计说明； e) 设计图纸：应符合CJJ/T67、CJJ/T171的规定，且符合GB/T50103、GB/T50001中的相关
规定。 f) 投资文件：方案设计阶段编制工程估算书、初步设计阶段编制概算书、施工图阶段编制预算
书；概算、预算可单独成册；概算书、预算书应根据合同约定提供。 g）满足有关部门审批的必要文件。
4.3其他 4.3.1在设计中应选用相应的国家、行业和地方图集，并在设计文件的图纸目录及施工图设计说明中注明被选用图集的名称和编号。 4.3.2重复使用其他工程图纸时，应详细了解原图可使用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。 4.3.3涉及市政、交通、水利、防汛等专业设计应由具备专业资质的单位完成。 4.3.4在方案设计、初步设计的各阶段应分别计算用地面积，列出经济技术指标表和建筑面积一览表。 4.3.5在施工过程中涉及设计图纸变更时，应注明变更原因，提交设计变更明细和变更图纸内容。其中设计变更明细包括工程名称、工程编号、变更项目、变更日期、变更原因、变更专业以及变更内容，变更内容应以“更改”、“增”、“取消”等词汇阐述变更性质。
5方案设计
5.1一般规定
方案设计阶段内容包括设计说明和设计图纸。 5.2设计说明 5.2.1 设计依据及相关资料
包含以下内容：
一工程概况：介绍工程的基本情况和各专业内容等：一一设计依据：政府主管部门批准的项目审批文号；建设单位设计任务书和技术资料；政府有关
主管部门对立项报告的批文、用地红线图、项目可行性研究报告、选址及环境评价报告、地质灾害评估报告；设计遵循的主要国家及地方现行规范、规定和技术标准（包括规范、规定、 标准的名称、编号、年号和版本号）；
一设计合同或协议书；一一1：500矢量化现状地形图，坐标系统、坐标值及高程系统；
涉及有建筑设计的项目应由建筑设计单位提供与用地内建筑有关的设计图纸，如总平面图、 消防分析图、建筑一层平面图、屋顶平面图、建筑立面图、部面图，地下管线综合管线图、 地下建筑平面图、屋顶绿化覆土深度、建筑性质、体形、高度、色彩、建筑透视图等
-
一一地域文化特征及人文环境资料；
4
