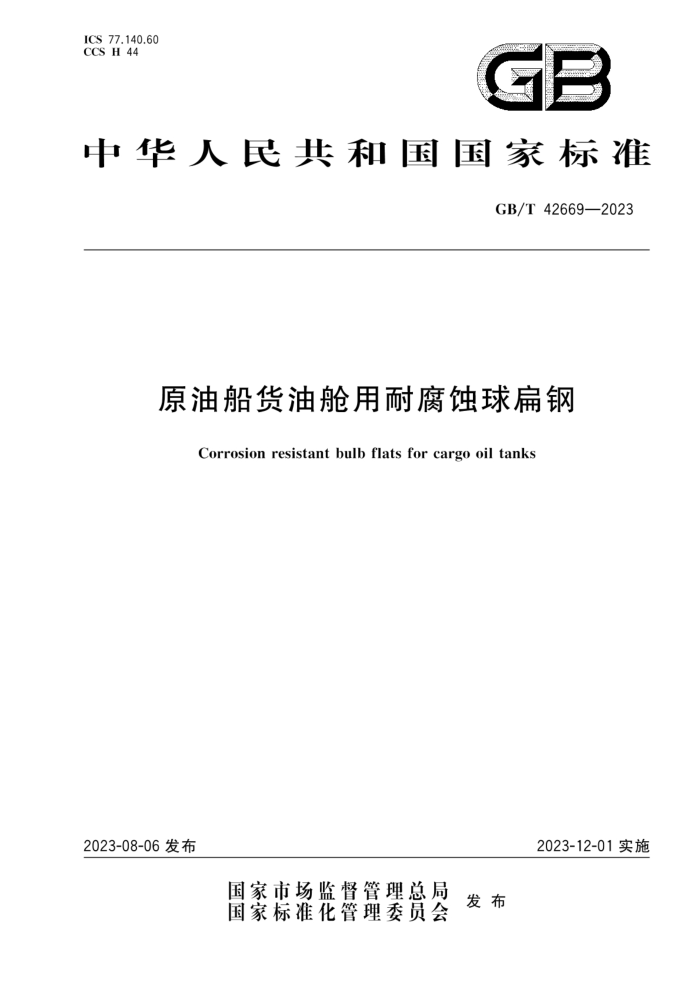

ICS77.140.60 CCS H 44
GB
中华人民共和国国家标准
GB/T42669—2023
原油船货油舱用耐腐蚀球扁钢
Corrosion resistant bulb flats for cargo oil tanks
2023-12-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42669—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 可第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183）归口。 本文件起草单位：宿迁南钢金鑫轧钢有限公司、常熟市龙腾特种钢有限公司、泰兴市聚峰压延科技
有限公司、河北津西钢铁集团股份有限公司、冶金工业信息标准研究院，
本文件主要起草人：李春善、刘俊军、徐胜、赵勋、韩亚坤、刘宝石、丁光辉、蒲红兵、江坤、韩雪征、 王玉婕、吕纪永、侯振伟、王昌华、何文、徐昊驰，
- GB/T42669—2023
原油船货油舱用耐腐蚀球扁钢
1范围
本文件规定了原油船货油舱用耐腐蚀球扁钢的牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于原油船货油舱用耐腐蚀球扁钢（以下简称球扁钢）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T222 钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定 铬天青S分光光度法 GB/T 223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 试剂萃取光度法测定钒含量 GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T 223.19 钢铁及合金化学分析方法 ：新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法 GB/T 223.40 钢铁及合金 含量的测定 氯磺酚S分光光度法 GB/T 223.54 钢铁及合金 镍含量的测定 火焰原子吸收光谱法 GB/T 223.58 钢铁及合金化学分析方法 亚酸钠-亚硝酸钠滴定法测定锰量 GB/T 223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T223.63 钢铁及合金锰含量的测定 高碘酸钠（钾）分光光度法 GB/T 223.64 钢铁及合金 锰含量的测定 火焰原子吸收光谱法 GB/T 223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法 GB/T 223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T 223.72 钢铁及合金硫含量的测定重量法 GB/T 223.74 钢铁及合金化学分析方法非化合碳含量的测定 GB/T223.76 钢铁及合金化学分析方法 火焰原子吸收光谱法测定钒量 GB/T 223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量
1 GB/T42669—2023
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢 冈多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢多元素含量的测定 电感耦合等离子体原子发射光谱法 GB/T 41749 热轧型钢表面质量一般要求 YB/T 081 冶金技术标准的数值修约与检测数值的判定中国船级社 原油油船货油舱耐腐蚀钢材检验指南 IMOMSC.289(87) 原油油船货油舱用耐腐蚀钢材检验程序（TestProceduresforQualificationof
Corrosion Resistant Steel for Cargo Tanks in Crude Oil Tankers)
术语和定义
3
本文件没有需要界定的术语和定义
4 牌号表示方法
4.1 球扁钢的牌号、用途标识应符合表1的规定。
表 1
牌号 A、B、D、E
用途标识
RCW
AH32、DH32、EH32 AH36、DH36、EH36
注：RCW适用于货油舱上甲板和内底板区域
4.2 球扁钢的表示方法由牌号、用途标识两个部分组成，
示例： A-RCW或AH32-RCW。 其中： A和AH32————球扁钢的牌号； RCW
一适用于货油舱上甲板和内底板区域
订货内容
5
按本文件订货的合同或订单包括但不限于下列内容： a) 本文件编号； b) 产品名称及种类； c) 牌号； d) 规格； 2 GB/T42669—2023
e) 重量（数量）； f) 尺寸、外形精度； g) 交货状态； h) 标志； i) 特殊要求。
6尺寸、外形、重量及允许偏差
6.1尺寸 6.1.1 截面尺寸及允许偏差 6.1.1.1 球扁钢的截面图示及符号如图1所示。
dy
30
X
标引符号说明：
宽度；重心距离；高度；腹板端部的圆角半径；球顶面和腹板间的圆角半径、球端圆角半径：球头肩部圆角半径；腹板厚度。
b d, h
F1
2
图1球扁钢截面示意图
6.1.1.2 球扁钢的型号、公称尺寸、截面面积、理论重量、截面特性参数符合表2的规定。
表2 2公称尺寸、截面面积、理论重量、截面特性参数
公称尺寸 mm
X-X轴特征值
理论 重心重量 距离d 惯性矩 截面模
截面面积
型号
cm2
1 cma cm3
ri* r, *-b
kg/m cm
数W.
h
2
≤1.5 5.41 4.25 4.90 33.87 6.9 <2 6.21 4.88 4.78 38.70 8.1 ≤2 8.74 6.86 5.87 85.30 14.5
80×5 80×6 100X7 100X8
80 80 100 100
19 20 22.5 4.5 23.5 4.5
5 6
4 4
<6
7 8
9.74 7.65 5.78 94.30 16.3
<2
3 GB/T426692023
表2 公称尺寸、截面面积、理论重量、截面特性参数（续）
公称尺寸 mm
X-X轴特征值
截面面积 理论 重心
型号
重量 距离d 惯性矩 截面模 kg/m cm I. 数W,
cm*
r, r2b
h
b
t
cm cm'
5
120X6
120
6
23
<2 9.32 9.32 7.21 133 18.5 ≤2 10.52 10.52 7.07 149 21.0 <2 11.72 11.72 6.96 165 23.6 <2 12.43 9.75 8.32 241 29.0 2 13.83 10.85 8.18 266 32.5
120×7 120 7 24 5
25 5 26 5.5 27 5.5
120×8 120 8 140X7 140
7
140×8 140 8
<2 16.63 13.05 7.99 315 39.5 2 14.60 11.46 9.66 373 38.6 <2 16.20 12.72 9.50 411 43.3 <2 17.80 13.97 9.37 449 47.9 3 21.00 16.49 9.16 522 57.0 2 18.86 14.80 10.89 609 55.9 2 20.66 16.22 10.73 664 61.8 3 22.46 17.63 10.59 717 67.7 3 24.26 19.04 10.47 770 73.5 N2 23.66 18.57 12.12 942 77.7 3 25.66 20.14 11.96 1 017 85.1
10 29 5.5
140 160
140X10 160X7 160×8 160 8 30 6 160×9 160 9
6
7
29
31 6
11 33 8
6 7
160 180
160X11 180X8 180×9 180 9 34 7 180×10 180 10
33
3
7 7 8
11 36
180X11
180 200
200X9 200X10 200 10 38 8
37
9
200×11 200 11 39 8 N6 N3 27.66 21.71 11.82 1 091 92.3
8
200 12 40 220 10 41 9
≤3 29.66 23.28 11.69 1 164 99.5 N3 29.00 22.77 13.35 1396 105 <3 31.20 24.50 13.19 1496 114 3 33.40 26.22 13.04 1595 122 ≤3 32.49 25.50 14.77 1865 126 ≤3 34.89 27.39 14.58 1997 137
200X12
220X10 220×11 220 11 42 9
12 10
43 44
220X12
220
9
240X10 240
10
240 11 45 10
240X11 240X12
3 37.29 29.27 14.42 2 127 148 3 36.11 28.35 16.22 2 434 150 ≤3 38.71 30.39 16.00 2 605 163 3 41.31 32.43 15.81 2 774 175 ≤3 42.68 33.50 17.44 3 333 191 N3 45.48 35.70 17.23 3 547 206 《3 48.28 37.90 17.04 3 757 221 3 46.78 36.70 18.90 4192 222 ≤3 49.79 39.09 18.70 4459 239 <3 52.79 41.44 18.45 4 722 256
12 46 10 10 47 11
240 260
260X10 260×11 260 11 48 11 260X12
260 12 49 11
11 51 12
280X11 280X12 280 12 52 12 280X13
280
280 13 53 12
11 54 13
300 300 12 55 13 300 13 56 13
300X11 300X12 300X13
4 GB/T42669—2023
表2 公称尺寸、截面面积、理论重量、截面特性参数 【（续）
公称尺寸 mm
X-X轴特征值
理论 重心
截面面积
r,* F, *-6 r* cm2 kg/m 重量
距离d 惯性矩 截面模
型号
I 数W. cma cm3
cm
h
6
N
320 12 58 14
≤3 54.25 42.60 20.12 5 525 275 ≤3 57.25 45.09 19.89 5 849 294 ≤4 60.85 47.60 19.68 6 168 313 <3 58.84 46.20 21.69 6 757 313 ≤4 62.24 48.86 21.34 7 152 335 ≤4 65.54 51.50 21.10 7540 357 3 69.70 54.70 23.54 9 469 402 ≤4 73.40 57.60 23.29 9980 429
320X12
320X13 320 13 59 14 320X14 320 14 60 14 340X12 340 12 61 15 340×13 340 13 62 15 340X14
340 14 370 13 66.5 16.5 370 14 67.5 16.5 370 15 68.5 16.5 ≤6 ≤4 77.10 60.50 23.06 10 483 456 400 14 72 18
63
15
370X13 370 X14 370X15 400×14 400X15 400X16 430×14 430 14 76.5 19.5 430×15 430 15 77.5 19.5 430X17 430 17 79.5 19.5
≤4 81.48 63.96 25.49 12 924 507 4 85.48 67.10 25.24 13 573 538 4 89.48 70.20 25.00 14 211 568 ≤4 89.70 70.60 27.70 16 427 592 ≤4 94.19 73.90 27.46 17 249 629 ≤4 102.79 80.70 26.95 18 911 703 ≤4 111.39 87.40 26.53 20 413 770 ≤4 115.00 90.80 26.30 21180 804
400 15 73 18 400
16
74
18
430 19 81.5 19.5
430X19
430X20 430 20 82.5 19.5 “r、尺寸在车削轧辊时检查。 b船用球扁钢的r:应不小于2mm。 6.1.1.3 球扁钢截面尺寸允许偏差应符合表3的规定
表3 尺寸允许偏差
单位为毫米
允许偏差
公称尺寸
b ±1.5
N +0.7 0.3 + 1.0 0.3 +1.1 0.3
h
80~120
±0.5
>120~180
±2.0
±0.8
>180~300
± 3.0
±1.0
- 0:3
±1.1
>300~430
±4.0
5 GB/T42669—2023
6.1.1.4 腹板边部焊接角θ不应大于4°，如图2所示。
β
U
6
标引符号说明： b 宽度；
焊接角。
0
-
图2 2腹板边部焊接角
6.1.1.5 球部形状需填充饱满，不应有明显缺肉，必要时用专用样板检查。 6.1.2 长度及允许偏差 6.1.2.1 球扁钢的通常长度为4000mm~12000mm。 6.1.2.2
球扁钢的长度允许偏差为+80 0mm.
6.2 外形
6.2.1 弯曲度
球扁钢每米弯曲度应不大于3mm，总弯曲度应不大于总长度的0.3%。 6.2.2扭转
球扁钢不应有明显的扭转。 6.2.3 端部切斜
球扁钢端部切斜应不大于5mm。 6.3重量
球扁钢按理论重量交货，交货的理论重量按定倍尺计算。交货的理论重量与实际重量允许有一定
偏差，当交货重量不少于5t时，其偏差为二%，当交货重量小于5t时，其偏差为±8% 。球扁钢也可
2%
2.7% °
按实际重量交货，但应在合同中注明。
技术要求 7.1 牌号和化学成分 7.1.1 钢的牌号和化学成分（熔炼分析)应符合表4的规定，碳当量含量应满足表5规定。 7.1.2 应添加一种或一种以上Ni、Cr、Cu、Mo等元素来提高耐腐蚀性
7
6
