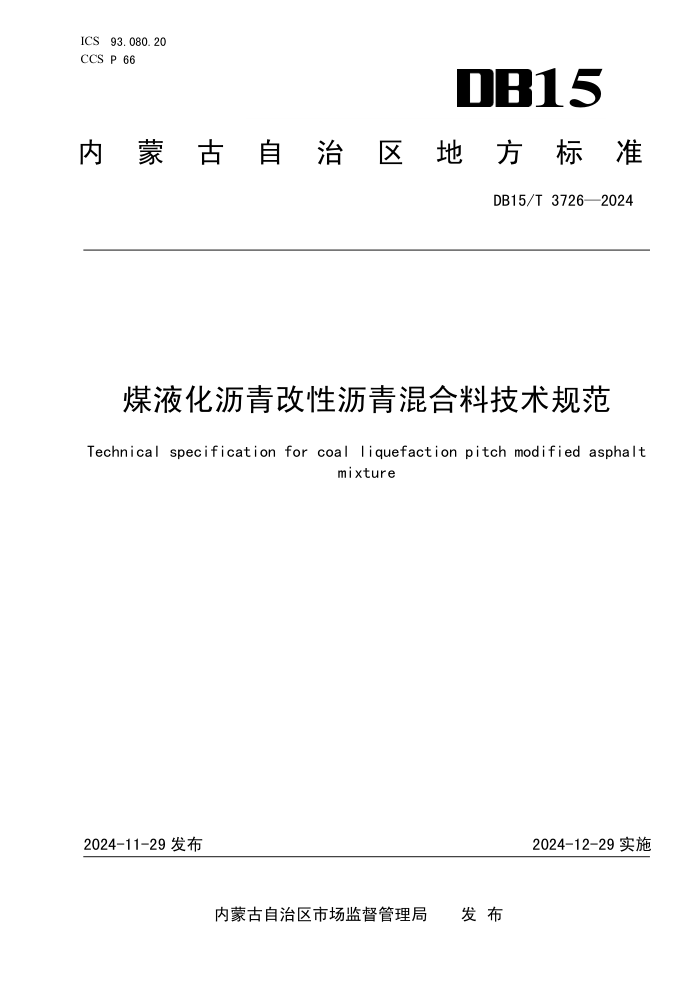

ICS 93.080.20
CCS P 66 15
内
蒙 古 自 治 区 地 方 标 准
DB15/T 3726—2024
煤液化沥青改性沥青混合料技术规范
Technical specification for coal liquefaction pitch modified asphalt
mixture
2024-11-29 发布
2024-12-29 实施
内蒙古自治区市场监督管理局 发 布
DB15/T 3726—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本规定 ........................................................................... 1
5 材料 ............................................................................... 2
基质沥青 ....................................................................... 2
煤液化沥青 ..................................................................... 2
复合改性材料 ................................................................... 2
集料 ........................................................................... 3
6 沥青混合料设计 ..................................................................... 3
一般规定 ....................................................................... 3
矿料级配要求 ................................................................... 3
配合比设计 ..................................................................... 3
混合料技术要求 ................................................................. 4
7 施工 ............................................................................... 5
生产与施工 ..................................................................... 5
开放交通 ....................................................................... 6
8 质量控制与验收 ..................................................................... 6
一般规定 ....................................................................... 6
原材料检查 ..................................................................... 6
混合料质量检查 ................................................................. 6
交工验收 ....................................................................... 7
附录 A（资料性） 煤液化沥青高模量沥青混合料配合比设计流程 ............................. 8
I
DB15/T 3726—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由内蒙古交通集团有限公司提出。
本文件由内蒙古自治区交通运输厅归口。
本文件起草单位：内蒙古农业大学、内蒙古路桥集团有限责任公司、中国神华煤制油化工有限公司
鄂尔多斯煤制油分公司、内蒙古交通集团蒙通养护有限责任公司、河南省中工设计研究院集团股份有限
公司、鄂尔多斯市路泰公路工程有限责任公司、呼和浩特市路永公路工程检测有限责任公司。
本文件主要起草人：李永翔、刘付升、康存利、刘永、米世忠、杨树林、刘保珠、吴平、康开通、
辛强、高健、李海军、龚占德、高仲、王勇、宋国林、徐军、党彦、罗志宝、张岩、高苗、周智广、康
少东、茹燕燕、赵洪波、赵龙伟。
II
DB15/T 3726—2024
煤液化沥青改性沥青混合料技术规范
1 范围
本文件规定了煤液化沥青改性沥青混合料的材料要求、混合料配合比设计、施工和质量检测等内容。
本文件适用于二级及以下公路沥青路面面层，市政道路参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2292 焦化产品甲苯不溶物含量的测定
GB/T 8074 水泥比表面积测定方法 勃氏法
GB/T 19077 粒度分布 激光衍射法
GB/T 29748 煤炭直接液化 液化残渣灰分的测定方法
JTG E20 公路工程沥青及沥青混合料试验规程
JTG F40-2004 公路沥青路面施工技术规范
JTG F80/1 公路工程质量检验评定标准 第一册 土建工程
3 术语和定义
下列术语和定义适用于本文件。
煤液化沥青 pitch from coal liquefaction
煤液化、煤油共炼等工艺产生的重质产物，主要成分为沥青类物质、重质液化油、未转化矿物质以
及催化剂等。
煤液化沥青改性沥青混合料 coal liquefaction asphalt composite modified asphalt mixture
由煤液化沥青复合纳米材料、高分子聚合物等材料复合改性材料改性制备的沥青混合料。
“干法”工艺 dry process
在拌合过程中将煤液化沥青直接加入拌缸拌合的工艺。
4 基本规定
1
DB15/T 3726—2024
煤液化沥青储存时应注意通风和防潮，如需长时间存放应避免阳光直射。煤液化沥青以散装粉料
储存时，应对粉料温度进行连续监测，必要时采取冷却措施。
煤液化沥青改性沥青混合料应采用“干法”工艺添加煤液化沥青及复合改性材料。
煤液化沥青、复合改性材料、石油沥青等运至现场后应取样进行质量检验。
5 材料
基质沥青
基质沥青可采用道路石油沥青 A 级，应符合 JTG F40 中的规定。
煤液化沥青
煤液化沥青技术指标应满足表1的要求。
表1 煤液化沥青技术要求
项目 单位 技术要求 试验方法
外观 / 黑色、粉末状 目测
粒径 目 ≥200 GB/T 19077
软化点 ℃ ≥150 JTG E20 T 0606
灰分 % ≤25 GB/T 29748
闪点 ℃ ≥260 JTG E20 T 0611
甲苯不溶物 % ≤70 GB/T 2292
含水率 % ≤2.0 JTG E20 T 0612
密度（25℃） g/cm 3 实测 JTG E20 T 0603
复合改性材料
5.3.1 复合改性材料由纳米材料、高分子聚合物及助剂制备而成，纳米材料（主要有纳米氧化钛、纳
米氧化硅、纳米氧化锌等），掺量占复合改性材料总质量的 1.5%～2.0%；高分子聚合物可采用直投式
SBS、胶粉等，掺量占复合改性材料总质量的 10%～30%；助剂包括助溶剂和稳定剂，宜加入基质沥青中
或与高分子聚合物混溶后，再与粉末状煤液化沥青、纳米材料混合，助剂掺量占复合改性材料总质量的
5%～10%。
5.3.2 纳米材料应满足表 2 的要求。
表2 纳米材料技术要求
项目 单位 技术要求 试验方法
比表面积 m 2/g ＞80 GB/T 8074
平均粒径 nm 20 GB/T 19077
烧失量 % ＜1.8 JTG E20 T 0735
2
DB15/T 3726—2024
5.3.3 高分子聚合物可采用热塑性橡胶类、废胶粉等材料，使用时聚合物颗粒应磨细成粉状，粒径大
于 100 目。
5.3.4 助剂以促进煤液化沥青充分溶融为宜，可选择增塑剂、重质芳烃油等。
集料
5.4.1 粗集料
粗集料应该洁净、干燥、表面粗糙，技术要求应符合 JTG F40 的规定。
5.4.2 细集料
细集料应洁净、干燥、无风化、无杂质，技术要求应符合 JTG F40 的规定。
5.4.3 填料
填料宜采用碱性石料磨细的矿粉，技术要求符合JTG F40的规定。
6 沥青混合料设计
一般规定
6.1.1 复合改性材料掺量宜为基质沥青质量的 6%～18%。根据基质沥青针入度值的高低，适当增减复
合改性材料掺量。70 号道路石油沥青，掺量不宜超过基质沥青质量的 10%；90 号道路石油沥青，掺量
不宜超过基质沥青质量的 15%；110 号道路石油沥青不宜超过基质沥青质量的 18%。
6.1.2 煤液化沥青改性沥青混合料设计，应符合 JTG F40 中关于热拌沥青混合料配合比设计的要求进
行三阶段设计，确定矿料级配和最佳沥青用量。
矿料级配要求
6.2.1 矿料级配应符合 JTG F40 的规定。
6.2.2 具体使用应根据适用范围、应用结构层位应符合 JTG F40 进行选择。
6.2.3 当煤液化沥青复合改性沥青应用于高模量沥青混合料时，应按照表 3 的要求进行设计。
表3 煤液化沥青高模量沥青混合料级配范围
级配类 型 通过下列筛孔(mm)的质量百分率 %
26. 5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075
HAC-16 100 95-100 82-96 66-84 44-64 30-44 20-32 15-25 11-20 8-14 6-8
HAC-20 100 90- 100 82-93 73-86 59-76 41-60 28-40 18-30 15-25 11-20 8-14 6-8
配合比设计
6.3.1 煤液化沥青改性沥青混合料配合比设计按 JTG F40 的规定执行。
6.3.2 煤液化沥青高模量沥青混合料技术参数应满足表 4、表 5 的要求。
6.3.3 煤液化沥青高模量沥青混合料配合比设计流程见附录 A。
3
DB15/T 3726—2024
表4 煤液化沥青改性沥青混合料马歇尔配合比设计技术标准
指标 单位 技术标准 试验方法
马歇尔击实 次 双面 75 JTG E20 T 0702
空隙率 VV(毛体积法) % 3～5 JTG E20 T 0705-4
稳定度 MS,不小于 kN 8 JTG E20 T 0709
流值 FL mm 2～4 JTG E20 T 0709
表5 煤液化沥青高模量沥青混合料马歇尔配合比技术要求
试验项目 单位 技术要求 试验方法
HAC-16 HAC-20
马歇尔试件尺寸 mm φ101.6×63.5 JTG E20 T 0702
马歇尔试件击实次数 次 两面击实 75 次 JTG E20 T 0702
空隙率 VV % 2～4 JTG E20 T 0705
沥青饱和度 VFA % 70～90 JTG E20 T 0705
稳定度，不小于 kN 15 JTG E20 T 0709
流值 mm 1.5～5.5 JTG E20 T 0709
矿料间隙率 VMA,不小于 设计空隙率 VV %
2 12 11.5 JTG E20 T 0705
3 13 12.5
4 14 13.5
注：其他空隙率可按空隙率插值。
混合料技术要求
6.4.1 煤液化沥青改性沥青混合料技术要求应符合表 6 的要求。
4
DB15/T 3726—2024
表6 煤液化沥青改性沥青混合料技术要求
检验项目 单位 技术要求 试验方法
车辙试验动稳定度 次/mm ≥3000 JTG E20 T 0719
浸水马歇尔试验残留稳定度 % ≥80 JTG E20 T 0709
冻融劈裂试验，残留强度比（TSR） % ≥80 JTG E20 T 0729
低温弯曲破坏应变 (-10 ℃) 气候分区：2-1、3-1 με ≥2600 JTG E20 T 0715
气候分区：2-2 ≥2300
渗水系数 ml/min ≥100 JTG E20 T 0730
6.4.2 煤液化沥青复合改性高模量沥青混合料其技术要求应符合表 7 的要求。
表7 煤液化沥青高模量沥青混合料技术要求
检验项目 单位 技术要求 试验方法
车辙试验动稳定度(60 ℃，0.7MPa) 次/mm ≥4500 JTG E20 T 0719
浸水马歇尔试验残留稳定度 % ≥80 JTG E20 T 0709
冻融劈裂残留强度比 % ≥80 JTG E20 T 0729
低温弯曲破坏应变 (-10 ℃) 气候分区：2-1、3-1 με ≥2300 JTG E20 T 0715
气候分区：2-2 ≥2000
动态模量(15 ℃，10Hz) MPa ≥14000 JTG E20 T 0738
四点弯曲疲劳试验 (15 ℃，10Hz，230με 控制应变条件下) 万次 ≥100 JTG E20 T 0739
7 施工
生产与施工
7.1.1 煤液化沥青改性沥青混合料宜采用间歇式拌和机拌制。
7.1.2 煤液化沥青改性沥青混合料及其高模量沥青混合料的施工温度应按表 8 执行。
5
DB15/T 3726—2024
表8 热拌沥青混合料的施工温度
施工工序 单位 施工温度
煤液化沥青改性沥青混合料 煤液化沥青高模量沥青混合料
沥青加热温度 ℃ 165～175
集料加热温度 180～190 190～200
混合料出料温度 170～180 175～185
混合料废弃温度，高于 200
混合料摊铺温度 155～165 165～170
混合料初压温度，不低于 150 160
混合料终压温度，不低于 100 110
7.1.3 煤液化沥青及复合材料与矿料应同时投放，干拌时间 5 s～10 s，加入道路石油沥青，湿拌时
间不少于 45 s，拌和时间可根据实际情况适当延长。
7.1.4 煤液化沥青及复合材料优先选用机械方式，计量精度应准确、稳定；若现场实施条件受限，也
可采用人工方式投放，应按时按量投放，避免多投、漏投。
7.1.5 沥青混合料的拌和、运输、摊铺、碾压均应符合 JTG F40 的规定。
7.1.6 沥青混合料不应在雨天及气温低于 10 ℃时施工。
开放交通
应待沥青路面表面温度降至 50 ℃以下后，方可开放交通。
8 质量控制与验收
一般规定
施工质量控制与管理应符合 JTG F40 中关于热拌沥青混合料施工质量管理与检查验收技术要求。
原材料检查
沥青混合料生产过程中，原材料的检查除须符合 JTG F40 的规定外，还应符合按照表 1 的检查项
目对煤液化沥青按批次进行检验。
混合料质量检查
沥青混合料的检查频率和质量要求应符合表 9 的规定。
6
DB15/T 3726—2024
表9 沥青混合料的检查频率和质量要求
项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法
混合料外观 随时 观察集料粗细、混合料均匀 性、离析、油石比、色泽、 冒烟、有无花白料、油团等 各种现象 目测
沥青加热温度 逐盘检测 符合表 5 要求 传感器自动检测、显示并 打印
混合料出厂温度 逐盘检测 符合表 5 要求 传感器自动检测、显示并 打印
矿料级配 （筛孔） 0.075 mm 随时检测 ±2%（2%） 计算机采集数据计算
≤2.36 mm ±5%（4%）
≥4.75 mm ±6%（5%）
0.075 mm 逐盘检查，每天汇总 l 次取平 均值评定 ±1% JTG F40-2004 附录 G 总量 检验
≤2.36 mm ±2%
≥4.75 mm ±2%
0.075 mm 每台拌和机每天 l～2 次，以 2 个试样的平均值评定 ±2%（2%） T 0725 抽提筛分与标准级 配相比较
≤2.36 mm ±5%（3%）
≥4.75 mm ±6%（4%）注：SMA
沥青用量 逐盘在线监测 ±0.3% 计算机采集数据计算
逐盘检查，每天汇总 l 次取平 均值评定 ±0.1% JTG F40-2004 附录 F 总量 检验
每台拌和机每天 l～2 次，以 2 个试样的平均值评定 ±0.3% 抽提 T 0722、T 0721
马歇尔试验：稳定度、空 隙率 每台拌和机每天 l～2 次，以 4～6 个试件的平均值评定 空隙率：设计值的±0.5%， 稳定度符合本文件规定 T 0702、T 0709、JTG F40-2004 附录 B、附录 C
冻融劈裂试验 必要时（试件数同马歇尔试 验） 符合本文件规定 T 0729
车辙试验 必要时（以 3 个试件的平均值 评定） 符合本文件规定 T 0719
施工质量检验的马歇尔试验以拌和厂取样后立即成型的试件为准，但成型温度和试件高度应符合试验要求。
交工验收
交工验收阶段的工程质量检查与验收，应按 JTG F80/1 的规定执行。
7
DB15/T 3726—2024
附 A A A
录
（资料性）
煤液化沥青高模量沥青混合料配合比设计流程
制备煤液化沥青高模量沥青混合料时，应采用如图A.1所示的配合比设计流程。
图A.1 煤液化沥青高模量沥青混合料配合比设计流程图
