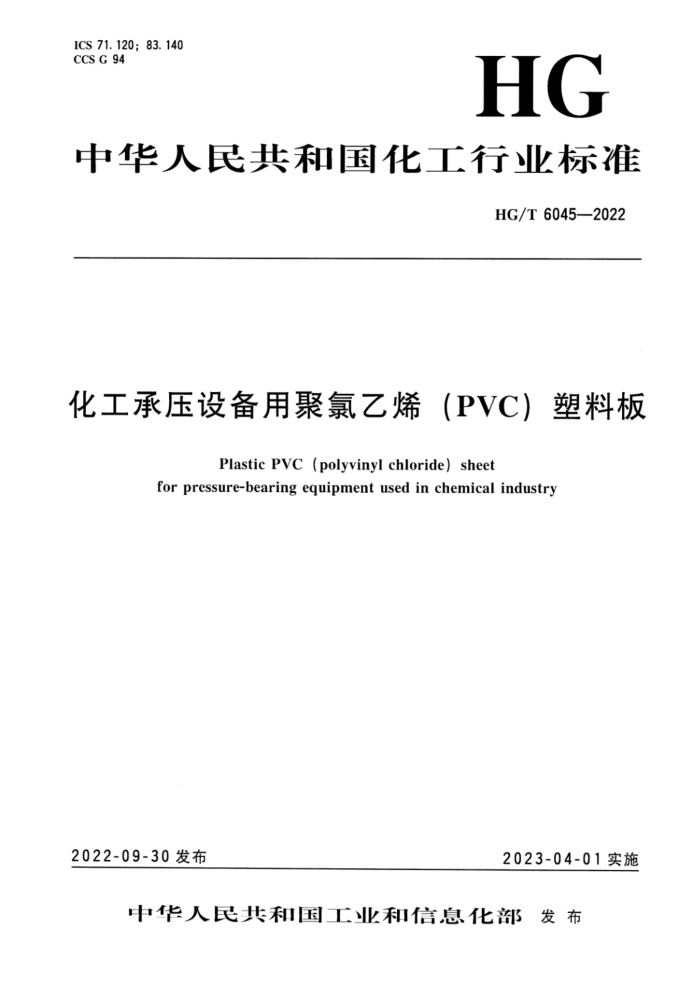

ICS 71.120;83.140 CCS G 94
HG
中华人民共和国化工行业标准
HG/T 6045—2022
化工承压设备用聚氯乙烯（PVC）塑料板
Plastic PVC (polyvinyl chloride) sheet
for pressure-bearing equipment used in chemical industry
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T 6045—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 原料 5 分类 6 规格
1
-.
质量要求 7. 1 外观 7. 2 颜色 7. 3 尺寸偏差 7. 4 塑料板性能 7. 5 可焊接性能 7. 6 耐化学腐蚀性能试验方法
7
8
8. 1 外观 8. 2 颜色 8. 3 尺寸偏差 8. 4 塑料板性能 8.5 可焊接性能 8.6 耐化学腐蚀性能 9 检验规则 9. 1 组批 9. 2 检验分类 9. 3 出厂检验 9. 4 型式检验 9.5 判定规则 10标志、包装、运输、储存 10. 1 标志 10. 2 包装： 10.3 运输及储存 HG/T 6045—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本文件起草单位：佑利控股集团有限公司、江苏理工学院、广州特种承压设备检测研究院、宝路
七星管业有限公司、浙江方圆检测集团股份有限公司、安徽省华久管业有限公司、广东德塑科技集团有限公司、山东省标准化研究院、西安塑龙熔接设备有限公司、湖北钟格塑料管有限公司、山东鑫瑞安装工程有限公司、广东宝利兴科技有限公司、宁波市特种设备检验研究院。
本文件主要起草人：肖玉刚、应仁爱、李茂东、欧军飞、王勇为、陈航锋、何华丰、李楠彬、姜奎书、赵锋、晏彬、杨永辉、李宝兴、黄焕东、南雷。
II HG/T6045—2022
化工承压设备用聚氯乙烯（PVC）塑料板
1范围
本文件规定了化工承压设备用聚氯乙烯（PVC）塑料板的原料、分类、规格、质量要求、试验方法、检验规则、标志、包装、运输及储存。
本文件适用于以氯化聚氯乙烯（PVC-C）树脂和聚氯乙烯（PVC）树脂为主要原料经层压或挤出成型的化工承压设备用聚氯乙烯（PVC）塑料板（以下简称塑料板），且PVC-C塑料板的适用温度范围为一5℃～95℃，PVC-U塑料板的适用温度范围为一5℃～45℃。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1 塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2一2006塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1043.1—2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1633--2000 热塑性塑料维卡软化温度（VST）的测定 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验
抽样计划
GB/T5761 悬浮法通用型聚氯乙烯树脂 GB/T7139 塑料 氯乙烯均聚物和共聚物氯含量的测定 GB/T19278 热塑性塑料管材、管件与阀门通用术语及其定义 GB/T22789.1一2008硬质聚氯乙烯板材分类、尺寸和性能 第1部分：厚度1mm以上
板材
GB/T34693 塑料氯化聚氯乙烯树脂 HG/T4280 塑料焊接工艺评定 HG/T4282 塑料焊接试样拉伸检测方法 HG/T4283 塑料焊接试样弯曲检测方法 ISO4433-1：1997热塑性塑料管材一耐液体化学物质一分类一第1部分：浸人试验的方法（Ther
moplastics pipes-Resistance to liquid chemicals—Classification—Part 1: Immersion test method)
ISO4433-3：1997热塑性塑料管材一耐液体化学物质一分类--第3部分：硬聚氯乙烯（PVC-U）、 高抗冲聚氯乙烯（PVC-HI）和氯化聚氯乙烯（PVC-C）管材［Thermoplasticspipes一Resistanceto liquid chemicals--Classification—Part 3:Unplasticized poly(vinyl chloride）（PVC-U).high-impact poly(vinyl chloride)(PVC-HI) and chlorinated poly(vinyl chloride)(PVC-C) pipes
ISO/TR10358：1993塑料管材和管件一综合抗化学性能分类表（Plasticspipesandfittings- Combined chemical-resistance classification table)
1 HG/T 6045—2022
表2 塑料板规格尺寸
单位为毫米
厚 度 15 20 25 30 40
规格尺寸（长×宽）
50
1800×910 2000X1000 2440X1220 3000×1500 4000×2500
12
10
5 5 5 5 5
8 o0 80
10 12 15 20 25 30 40 50 10 12 15 20 25 30 40 50
8 10 12 15 20 25 30 40 50
10 12 15 20 25 30 40 50
80
6. 2 塑料板规格尺寸也可由供需双方协商确定。
7 质量要求 7. 1 外观
塑料板表面不应有明显的划伤、斑点、孔眼、气泡、水纹、异物等瑕疵。 7. 2 颜色
塑料板一般为灰色。 也可根据用户需求，由供需双方协商确定。
7. 3 尺寸偏差 7. 3. 1 长度、宽度尺寸偏差
塑料板长度、 宽度尺寸偏差应符合表3的规定。
表3 长度、宽度尺寸偏差
单位为毫米
长度、宽度尺寸偏差
长度尺寸
挤出板材(E)
层压板材(P)
+3 0 +4 0 +5 0 +6 0 +7 0
≤500
>500~1000
+4 0
>1000~1500
>1500~2000
>2000～4000
3 HG/T 6045—2022
7.5可焊接性能 7.5.1 按HG/T4280的要求制成焊接试样。 7. 5. 2 焊缝表面质量应符合HG/T4280的要求。 7.5.3 焊接试样拉伸强度应不小于表6规定值的90%。 7.5.4 焊接试样最小弯曲角和最小挤压位移应符合HG/T4280的要求。 7. 6 耐化学腐蚀性能 7. 6. 1 塑料板耐化学腐蚀性能应达到ISO/TR10358：1993中“耐化学性S级”的要求。 7. 6. 2 使用单位应当有可靠的方法确定塑料板在腐蚀环境下使用的可靠性，必要时应试验验证。
8i 试验方法 8.1外观
距离塑料板500mm，在自然光线下目测检查聚氯乙烯（PVC）塑料板外观。 8. 2 2颜色
在自然光线下目测检查聚氯乙烯（PVC）塑料板颜色。 8. 3 尺寸偏差 8.3.1长度、宽度尺寸偏差测量方法
量具：直尺或卷尺，最小分度值为1mm。
8.3.1.1
8.3.1.2测量方法：任意测量塑料板长度、宽度各至少5个值。 8.3.1.3测量结果：测量值与塑料板规格尺寸的最大差值即为长度、宽度尺寸偏差。 8. 3.2 厚度偏差测量方法 8.3.2.1 量具：千分尺，最小分度值0.01mm。 8.3.2.2 测量方法：测量点应距离塑料板边缘10mm。沿长度方向均匀间隔测量10个点，沿宽度方向均匀间隔测5个点。 8.3.2.3测量结果：测量值的平均值与表2规定值的差值即为厚度偏差。 8.3.3 对角尺寸偏差测量方法 8. 3. 3.1 量具：直尺或钢卷尺，最小分度值1mm。 8.3.3.2 2测量方法：测量塑料板两对角尺寸。 8. 3.3.3 测量结果：两对角测量值的差值即为对角尺寸偏差。
