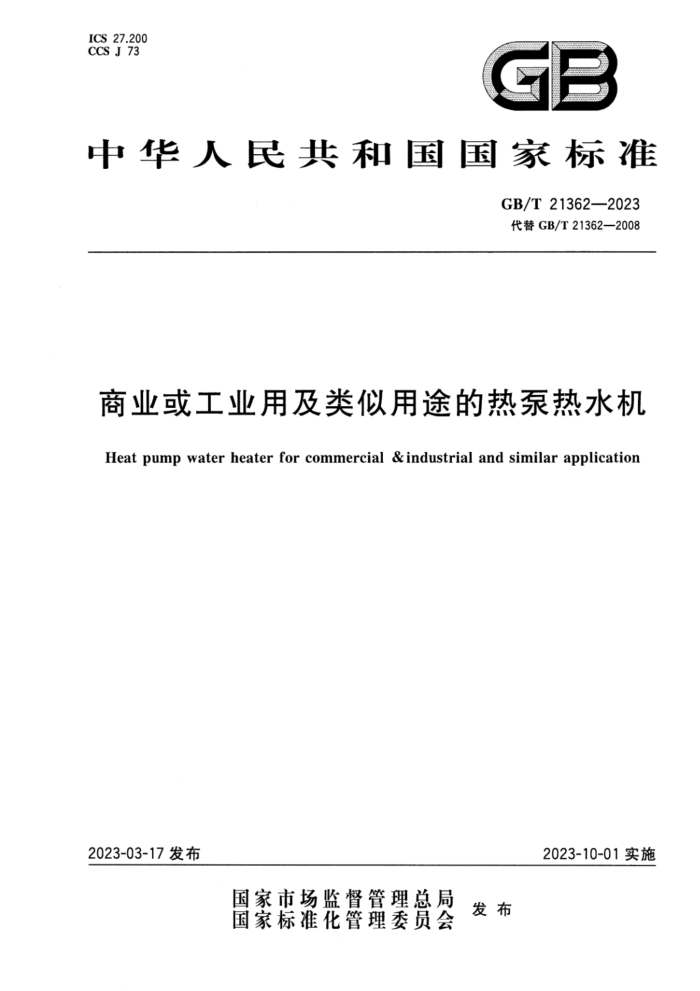

中华人民共和国国家标准
GB/T21362—2023 代替GB/T21362—2008
商业或工业用及类似用途的热泵热水机
Heat pump water heater for commercial &industrial and similar application
2023-10-01实施
2023-03-17发布 目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
型式与基本参数 5 技术要求 6 试验方法 7 检验规则 8标志、包装、运输和贮存附录A（规范性） 热泵热水机制热量试验方法附录B（规范性）空气源热泵热水机全年制热能源消耗效率试验和计算方法附录C（资料性）热泵热水机用水模式性能试验和能源效率计算方法
4
12 14 16 23 28
E 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T21362一2008《商业或工业用及类似用途的热泵热水机》，与GB/T21362—2008 相比，除结构调整和编辑性改动外，主要技术变化如下：
a）删除了“空气源热泵热水机”“水源热泵热水机”“辅助电加热式热水机”“非承压式水箱”术语
（见2008年版的3.2、3.3、3.6和3.13）； b) 增加了静态加热式热水机”术语和定义（见3.4 c 增加了热泵热水机用水模式性能试验和能源效率计算相关的术语和定义（见3.12～3.18）； d) 更改了热水机按加热方式的分类（见4.1.1.2008年版的4.1.2）； e) 删除了按电源形式的分类和辅助电加热式的分类（见2008年版的4.1.1和4.1.5）； f) 更改了按结构型式的分类和按气候环境类型分类的温度范围（见4.1.2、4.1.4.2008年版的
4.1.3和4.1.6)； g) 更改了试验工况参数，将表3内容合并到表1（见表1，2008年版的表1）： h) 更改了性能系数限定值和全年制热能源消耗效率允差要求（见4.2.3和5.3.4.3，2008年版的
4.3.3和5.3.3.3) D 增加了热水机控制系统硬件中的有害物质含量的规定（见5.1.16）； j） 更改了热水机的安全要求及试验方法（见5.2和6.5，2008年版的5.2和6.5） k) 增加了运转试验技术要求与方法（见5.3.3和6.4.3） 1) 增加了低温型热水机低温工况性能要求（见5.3.6.2） m) 更改了噪声限定值（见表4.2008年版的表5）： n) 更改了制热性能试验的读数允差要求（见6.3.6和6.3.7，2008年版的6.3.6和6.3.7）； o） 删除了电气控制设备试验（见2008年版的6.4.3）； p) 更改了一次加热式热水机低温工况试验时间要求（见6.4.6.1，2008年版的6.4.6.1） q 删除了部分型式试验应做的情况[见2008年版的7.4.1中的c）e）； r） 增加了对可燃性制冷剂的要求（见8.1.1、8.2.4.8.2.5）； s 更改了热水机制热量试验工况稳定时间要求（见A.1.2，2008年版的B.2.3.2）： t） 增加了热水机非稳态运行制热量计算要求（见A.1.3）； u) 增加了循环加热式机组标准水箱和管道漏热量，蓄热量的标定规定（见A.2.5和A.2.6）： ) 增加了静态加热式机组的性能要求及试验规定（见A.3）；
增加了热水机全年制热能源消耗效率试验和计算方法（见附录B）：
W)
x） 删除了热水机制热量试验应记录的数据要求（见2008年版的B.3.1.3）： y) 删除了热水机制热量试验标准水箱内各测点温度与平均温度之差的要求（见2008年版的
B.3.2.5)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 有限公司、广州中宇冷气科技发展有限公司、大金（中国）投资有限公司、广东纽恩泰新能源科技发展有限公司、东莞市锦沐节能科技有限公司、广东芬尼克慈节能设备有限公司，清华大学，浙江正理生能科技有限公司、深圳麦克维尔空调有限公司、南京天加环境科技有限公司、广东日出东方空气能有限公司、青岛经济技术开发区海尔热水器有限公司、女默生环境优化技术（苏州）有限公司、合肥荣事达太阳能有限公司，重庆美的通用制冷设备有限公司、安徽扬子空调股份有限公司，垫霖冷冻机械（上海）有限公司，浙江德富新能源技术有限公司、苏州苏净安发环境科技有限公司、合肥通用机械研究院有限公司、合肥通用环境控制技术有限责任公司。
本文件主要起草人：李江、于晓琳、张秀平、郑崇开、林爱革、毛守博、凌拥军、张文强、韦海勇、 张建强、赵密升、贾鹏冲、刘远辉、石文星、黄道德、潘李奎、杨亚华、张超、管江勇、袁为安、高知杨、 骆名文、曾晓程、袁明、吴雪冬、熊丹、王汝金、陈海、程立权、张煜晨、葛坦、陈璞、李斯文。
本文件及其所代替文件的历次版本发布情况为：
一本文件于2008年首次发布，本次为第一次修订。 商业或工业用及类似用途的热泵热水机
1范围
本文件规定了商业或工业用及类似用途的热泵热水机（以下简称“热水机"）的型式与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存
本文件适用于以空气或水为热源，采用电动机驱动的蒸气压缩制冷循环，以提供热水为目的（名义制热量3kW以上）的热泵热水机。其他类似的热水机可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T191包装储运图示标志 GB/T1720-2020漆膜划圈试验 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB2894一2008安全标志及其使用导则 GB4706.32一2012家用和类似用途电器的安全热泵，空调器和除湿机的特殊要求 GB/T6388运输包装收发货标志 GB8624建筑材料及制品燃烧性能分级 GB/T9237 制冷系统及热泵安全与环境要求 GB/T10870一2014蒸气压缩循环冷水（热泵）机组性能试验方法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17758 单元式空气调节机 GB/T18430.1蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷水（热
泵）机组
GB/T19409-2013水（地）源热泵机组 GB/T25127.1一2020低环境温度空气源热泵（冷水）机组第1部分：工业或商业用及类似用途
的热泵（冷水）机组
GB25131蒸气压缩循环冷水（热泵）机组安全要求 GB/T26572电子电气产品中限用物质的限量要求 JB/T7249制冷与空调设备术语 NB/T47012制冷装置用压力容器
3术语和定义 3.1
热泵热水机heatpumpwaterheater 采用电动机驱动，采用蒸气压缩制冷循环，将低品位热源（空气或水）的热量转移到被加热的水中用
以制取热水的设备。 3.2
一次加热式热水机 one-time heating heat pump water heater 使用侧进水流过热水机一次达到设定温度的热水机。
3.3
循环加热式热水机 circulate heating heat pump water heater 使用侧进水通过水泵多次流过热水机逐渐达到设定温度的热水机。
3.4
静态加热式热水机static heatingheatpumpwaterheater 通过换热器与水直接或间接接触，被加热水侧以自然对流形式使水温逐渐达到设定温度的热水机。
3.5
初始水温initial temperature of water 对一次加热式热水机，指在热水机开始加热前在使用侧进水口处测得的水的温度：对循环加热式热
水机和静态加热式热水机，指在完成注水后，开始加热前水箱人口和出口处测得的水的平均温度。
注：单位为摄氏度（℃）。
3.6
终止水温termination temperature of water 对一次加热式热水机，指当加热稳定时热水机在使用侧最终出口处测得的水温度：对循环加热式热
水机和静态加热式热水机，指热水机加热完成后在储热水箱中测得的平均水温度。
注：单位为摄氏度（℃）。
3.7
制热量heating capacity 在规定的试验工况下，热水机在运行时间内提供给热水的热量与运行时间的比值。 注：单位为千瓦（kW）。
3.8
消耗功率heating consumed power 在规定的试验工况下，热水机在运行时间内所消耗的总电功与运行时间的比值。 注：单位为千瓦（kW)。
3.9
性能系数 coefficient of performance COP 制热量与消耗功率的比值。 注：单位为千瓦每千瓦（kW/kW）。
3.10
产水量heatingwater flow 在规定试验工况下，热水机单位时间内提供的热水量。 注：单位为立方米每小时（m/h）。
3.11 注：单位为升（L）。 3.12
全年制热能源消耗效率annual heatperformancefactor AHPF 热泵热水机全年提供给被加热水的热量的总和与同期间内消耗电量的总和之比。 注：单位为千瓦时每千瓦时[kW·h/（kW·h)]。
3.13
有效内能 useful energy content 在不低于有效水温和有效水流量时所产生的热水内能。
3.14
用水模式 water use models 模拟用户用水习惯的一系列给定有效水流量、有效水温和有效内能的组合。
3.15
有效水温 useful water temperature 在用水模式下放水时，对有效内能有贡献的最低水温。
3.16
有效水流量 useful water flow 在用水模式下放水时，对有效内能有贡献的热水最小流量。 注：单位为升每分钟（L/min）。
3.17
40℃混合水量 mixed water at 40 ℃ V40 在规定的测试条件下，热水机能提供的40℃水量。 注：单位为升(L）。
3.18
用水模式能源效率 energy efficiency in water use models 热水机在特定用水模式下所供应热水热量与所消耗的一次能源之间的比率。
4 型式与基本参数
4.1型式 4.1.1热水机按加热方式可分为：
次加热式：循环加热式；静态加热式。
4.1.2热水机按结构形式可分为：
整体式；分体式。
4.1.3热水机按热源形式可分为：
空气源式：水源式。 低温型：适用的环境温度范围为一25℃～43℃。
4.2基本参数 4.2.1 空气源式热水机的试验工况按表1的规定，水源式热水机的试验工况按表2的规定。
表1 空气源式热水机的试验工况
单位为摄氏度
使用侧（热水侧）"
热源侧（空气侧）
试验工况
湿球温度
终止水温
干球温度 27 20
初始水温
普通型普通型/低温型
19 15 9 9 29 29 9
55 55 55 55 55° 55c 55 55 55* 9~55 9~55
19 15 6 -8 26 26 1 -8 一
高温工况常温工况
普通型低温型普通型低温型
7 -7 43 43 2 -7 25d 7d~43 25d~43
名义工况
最大负荷工况
普通型/低温型
融霜工况
普通型低温型普通型低温型
低温工况
9
变工况运行
对循环加热式热水机，进行试验时，使用侧试验系统的试验水量为热水机1h的名义产水量 b融霜工况为融霜运行前的条件，开始运行时，表1规定的温度条件均可：融霜过程和融霜结束之后的前10min 内，空气侧可不保证湿度要求。运行期间至少融霜1次，可按照制造商明示的该工况最高使用侧温度进行试验。 d可按照制造商明示的最低热源侧温度或一25℃两者中较低者进行试验，湿球温度可不作要求。
表2水源式热水机的试验工况
使用侧
热源侧
试验工况
进水温度
水流量 m*/h
初始水温
终止水温
C
℃ 55 55 55° 9~55
℃ 15 29 9
名义工况最大负荷工况最小负荷工况变工况运行 。对循环加热式热水机，进行试验时，使用侧试验系统的试验水量为热水机1h的名义产水量。 b采用名义制热量及进出口5℃温差确定的水流量。 。可按照制造商明示的该工况最高使用侧温度进行试验。
15 25 10 10~35
