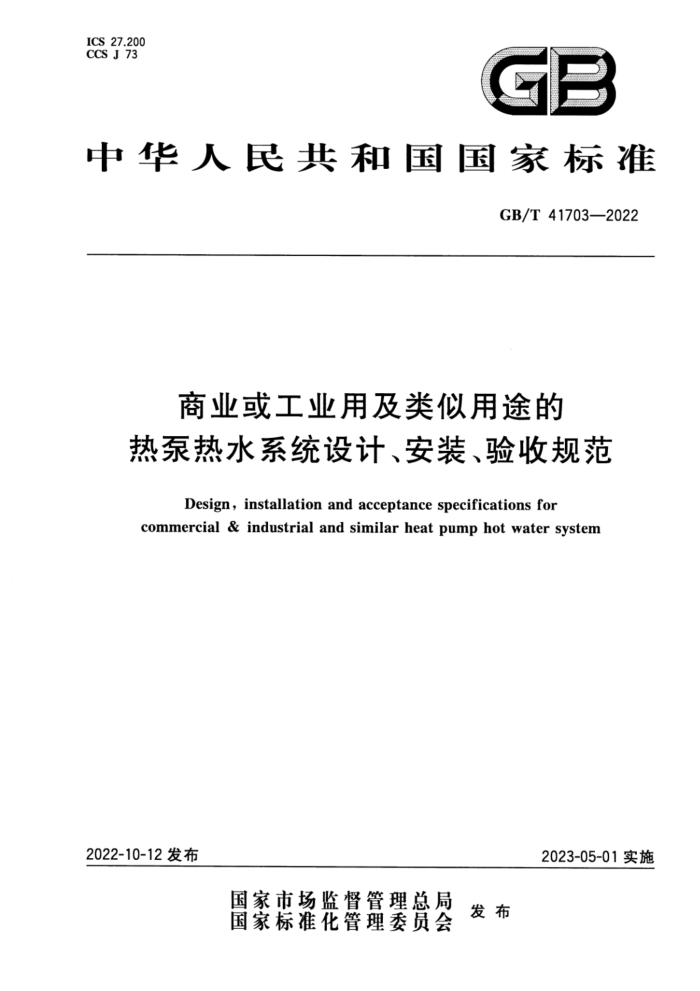

中华人民共和国国家标准
GB/T41703—2022
商业或工业用及类似用途的热泵热水系统设计、安装、验收规范
Design, installation and acceptance specifications for
commercial & industrial and similar heat pump hot water system
2022-10-12发布
2023-05-01实施 目 次
前言范围
1
2 规范性引用文件
术语和定义 4 符号
3
系统设计 6 系统安装
5
工程验收· 附录A（规范性） 用户最大日用水总量计算附录B（规范性） 卫生器具的一次和小时热水用水定额及水温附录C（规范性）冷水计算温度附录D（规范性）热水小时变化系数K值附录E（规范性） 热熔操作要求· 附录F（资料性） 热泵热水系统工程竣工验收报告参考文献
7
15 16 18 19 20 23 25 26 前言
本文件按照GB/T1.1一2020《标化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本文件起草单位：青岛经济技术开发区海尔热水器有限公司、合肥通用机电产品检测院有限公司、
广东美的制冷设备有限公司、浙江中广电器股份有限公司、垫霖冷冻机械（上海）有限公司、广东芬尼克兹节能设备有限公司、浙江正理生能科技有限公司、广东纽恩泰新能源科技发展有限公司、重庆美的通用制冷设备有限公司、东莞市锦沐节能科技有限公司、顿汉布什（中国）工业有限公司、广东日出东方空气能有限公司、合肥荣事达太阳能有限公司、合肥通用机械研究院有限公司、合肥通用环境控制技术有限责任公司。
本文件主要起草人：郭延隆、何子坤、王顶东、张登科、凌拥军、王光、刘远辉、黄道德、赵密升、 骆名文、贾鹏冲、王发忠、张超、白礼鹏、王海地、商允恒 商业或工业用及类似用途的热泵热水系统设计、安装、验收规范
1范围
本文件规定了商业或工业用及类似用途热泵热水系统的系统设计、系统安装及工程验收。 本文件适用于采用电动机驱动，蒸气压缩制冷循环，名义制热能力3000W以上，以空气或水为热
源，以提供生活热水为目的的热泵热水系统设计、安装及验收。热泵热水采暖系统及其他用途的热泵热水系统可参考本文件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4272设备及管道绝热技术通则 GB5749生活饮用水卫生标准 GB/T21362商业或工业用及类似用途的热泵热水机 GB50015一2019建筑给水排水设计标准 GB50054低压配电设计规范 GB50736-2012民用建筑供暖通风与空气调节设计规范 CJ/T521生活热水水质标准 NB/T34067—2018空气源热泵热水工程施工及验收规范
3术语和定义
GB/T21362界定的以及下列术语和定义适用于本文件。
3.1
生活热水domestic hot water 供人沐浴盟洗用热水。
3.2
热泵热水系统heatpumphotwater system 通过热泵热水机组运行吸收环境（空气或水）热能制备和供应热水的系统。 注：包含热泵热水机、贮热水箱（罐）、循环泵等部件。
3.3
集中热水供应系统 Ecentral hot water supply system 供给一幢（不含单幢别墅）、数幢建筑或供给多功能单栋建筑中一个、多个功能部门所需热水的系统。 全日集中热水供应系统 Eall day hot water supply system 在全日、工作班或营业时间内不间断供应热水的系统。
3.4
3.5 4.5计算系数
C. 热水供应系统的热损失系数； K——小时变化系数; K1—热泵机组温度修正系数； K2热泵机组的融霜修正系数； K3—热泵机组校核温度修正系数； K 用水均匀性的安全系数； 7 辅助热源的加热效率。
4.6其他
m 一用水计算单位数（人数或床位数）； M—热泵机组数量（台）; N—水泵运行台数。
5系统设计
5.1一般规定 5.1.1热泵热水供应系统应在满足使用要求的水量、水质、水温和水压条件下节约能源、节约用水。 5.1.2对于全年使用的热泵热水系统，冬季通风室外计算温度低于0℃的地区，宜采用低温型热泵热水机。当空气源热泵选型工况点温度低于机组最不利工况点温度或空气源热泵无法达到水温需求时，应设置备用热源。 5.1.3对于全年使用的热泵热水系统，冬季通风室外计算温度不低于0℃的地区，宜采用普通型热泵热水机。当空气源热泵选型工况点温度低于机组最不利工况点温度或空气源热泵无法达到水温需求时，应设置备用热源。 5.2用水定额、水温和水质 5.2.1热水用水定额应根据附录A确定。 5.2.2卫生器具的一次和小时热水用水定额及水温应根据附录B确定。 5.2.34 生活热水的水质应符合GB5749以及CJ/T521的规定。 5.2.4集中热水供应系统的防垢、防腐、灭菌以及系统水加热设备的初始温度应根据GB50015一2019中 6.2.3.6.2.4.6.2.6确定 5.2.5冷水计算温度应按当地最冷月平均水温资料确定，无水温资料时可按附录C确定。 5.3热泵机组容量 5.3.1系统的设计小时耗热量根据GB50015一2019中6.4.1确定，其中宿舍（居室内设卫生间）、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆客房（不含员工》、医院住院部、养老院、幼儿园、托儿所、办公楼等建筑的全日集中热水供应系统的设计小时耗热量应按公式（1）进行计算：
Qn = Kn m .J. . C(tr-t)p..C.
...(1)
3600T
式中： Qn 设计小时耗热量，单位为千瓦（kW）：
用水计算单位数（人数或床位数》；
m qr 热水用水定额，单位为升每人天或升每床位天[L/（人天)或L/（床位·天，按附录A中最 热水温度，取60单位为摄氏度（℃）冷水温度，单位为摄氏度（℃》按附录C选取；热水密度，单位为千克每升（kg/L）；热水供应系统的热损失系数，按1.10~1.15选取；每日使用时间，单位为小时每天（h/d），按附录A选取：
tr t1 pr C. T Kh 小时变化系数，按附录D选取。
5.3.2集中热水供应系统的热泵的设计小时供热量应按公式（2)进行计算：
Q= m .q. . C(t.-t) p. . C,
（2)
3600T
式中： Q qr
热泵设计小时供热量，单位为干瓦（kW）：热水用水定额，单位为升每人天或升每床位天[L/（人·天）或L/（床位·天），按不高于附录 A中最高日用水定额或附录B中用水定额中下限取值；热泵机组设计工作时间，单位为小时每天（h/d），按10h/d～18h/d选取。
T.
5.3.3集中热水供应系统的热泵机组的数量应按公式（3）进行计算：
M= Q.K,K2 Q
-（3)
式中： M Qt K1
热泵机组数量（台）：单台热泵机组的名义制热量，单位为千瓦（kW)；热泵机组温度修正系数，按累年冬季最冷月室外平均温度、冷水供水温度和设计出水温度选取，冬季采用辅助热源满足或冬季不使用热泵时，宜按当地农历春分、秋分所在月的月平均温度和冷水供水温度下机组设计出水温度选取；
K2- 热泵机组的融霜修正系数，热泵全年使用取0.9，冬季采用辅助热源满足或冬季不使用热泵
时取1.0。
5.3.4对于日变化规律大，无贮水箱的热水供应系统，热泵机组的数量应按公式（4)进行计算：
Qh Q.K,Kz
M=
（4)
5.4系统辅助热源 5.4.1对于全年使用的热泵热水系统，当地极端最低温度低于热泵的最低使用环境温度时，应设置辅助热源，辅助热源的加热功率按公式（5）进行计算：
m·qr.C(t-t)p.C,
（5）
Qe=
3600mT
式中： Q- 全年使用的热泵热水系统辅助热源加热功率，单位为干瓦（KW）
辅助热源的加热效率，电加热、燃气锅炉的方式可取0.9：
7
Te -辅助热源设计工作时间，单位为小时每天（h/d），按6h/d～8h/d选取。 5.4.2对于全年使用的热泵热水系统，当地极端最低温度不低于热泵的最低使用环境温度时，若热泵在当地极端最低温度下出水温度达不到设计热水温度，应设置辅助热源：若热泵在当地极端最低温度下出水温度能够达到设计热水温度，可按公式（6)校核是否需要辅助热源：
Q·Ti
Tm= M.Q..K,
（6)
