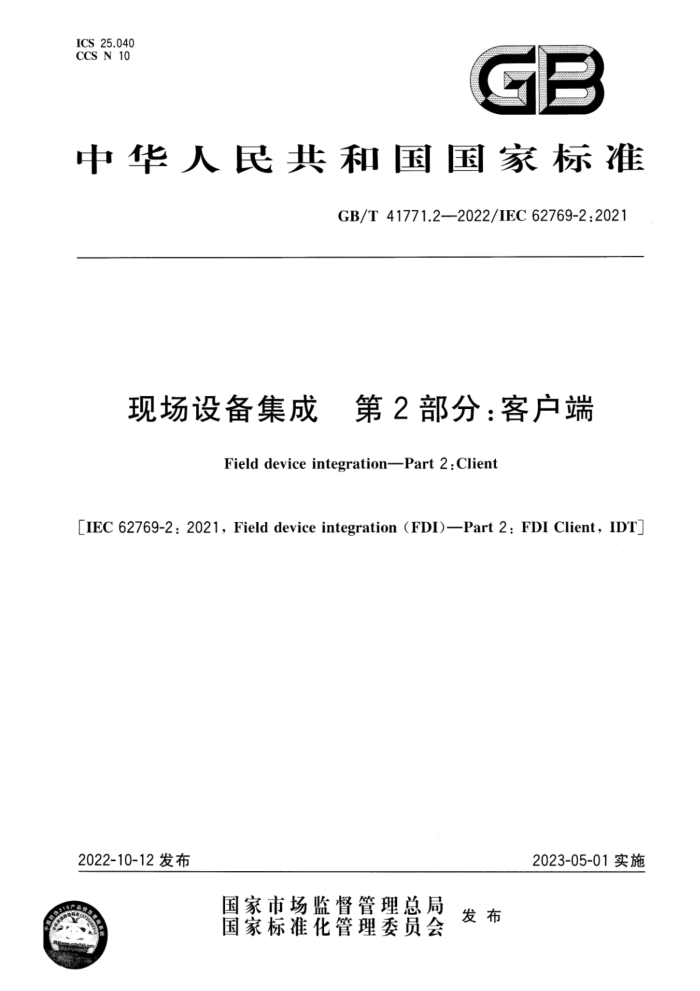

ICS 25.040 CCS N 10
GB
中华人民共和国国家标准
GB/T41771.2—2022/IEC62769-2:2021
现场设备集成 第2部分：客户端
Field device integration-Part 2 :Client
[IEC62769-2:2021,Fielddeviceintegration(FDI)—Part2:FDIClient,IDT
2023-05-01实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 41771.2—2022/IEC 62769-2:2021
目 次
TI
前言引言
范围 2规范性引用文件 3 术语、定义、缩略语和约定 3.1术语和定义
1
..
3.1.1用于服务的术语 3.1.2用于设备访问服务的术语 3.2缩略语 3.3 约定概述
4
FDI客户端 5.1 设备访问服务 5.1.1 概述 5.1.2 设备模型 5.1.3 节点模型 5.1.4 服务
5
..
5.1.5 基础特性服务 5.1.6 设备模型服务 5.1.7 锁定(Locking）服务 5.1.8 直接访间(DirectAccess）服务 5.1.9 数据类型 5.2 主机服务 5.2.1 概述 5.2.2 服务 5.2.3 参数类型规定 6 UIP 6.1 UIP服务
16 17 28 30 33 38 38 38 49 51
51
6.1.1 服务 6.1.2 参数类型规定 6.2UIP实例化规则· 6.3 UIP状态机 6.3.1 状态 6.3.2 状态转换 6.4 UIP权限和限制 6.4.1 引言
51 :54 56 56 56 57 58 58 I
... GB/T41771.2—2022/IEC62769-2:2021
6.4.2 访问本地文件系统 6.4.3 文件的导出/导人 6.4.4 进程间通信(IPC) 6.4.5 基于MIME类型打开文件.. 6.4.6 访问资源 6.5UIP部署 6.5.1 从FDI服务器UIP 6.5.2 在FDI客户端中管理UIP 动作· 7.1 概述 7.2 顺序图 7.3 FDI动作图表定义
58 58 58 58 59 59 59 60 60 60 60 63 63 63 65 68 120 128 129
7
.
8用户接口描述（UID） 8.1 概述 8.2 UID执行：附录A（规范性） XML模式附录B（资料性） Action示例附录C（资料性） 典型的FDI客户端使用示例参考文献 GB/T41771.2—2022/IEC62769-2:2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41771《现场设备集成》的第2部分。GB/T41771已经发布了以下部分：
第1部分：概述；一第2部分：客户端；一第3部分：服务器；第4部分：包；
第5部分：信息模型。 本文件等同采用IEC62769-2：2021《现场设备集成（FDI) ）第2部分：FDI客户端》。 本文件做了下列最小限度的编辑性改动：
将本文件名称修改为《现场设备集成第2部分：客户端》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本文件起草单位：机械工业仪器仪表综合技术经济研究所、西南大学、北京交通大学、电力规划设计
总院、重庆川仪自动化股份有限公司、上海自动化仪表有限公司、深圳万讯自控股份有限公司、深圳市智瑞华科技有限公司、北京和利时系统工程有限公司、福建上润精密仪器有限公司、北京东土科技股份有限公司、上海市计量测试技术研究院、海尔集团公司、施耐德电气（中国）有限公司、贝加莱工业自动化（中国)有限公司、西门子（中国)有限公司、罗克韦尔自动化（中国）有限公司、中信戴卡股份有限公司、 哈工大机器人（岳阳)军民融合研究院、哈工大机器人（山东）智能装备研究院、FCG现场通信集团。
本文件主要起草人：汪烁、柳晓菁、刘枫、孙昕、张晋宾、田英明、包伟华、成继勋、任军民、罗安、戈剑、
薛百华、张毅、王勇、阎新华、宋华振、许斌、高镜媚、黄亮、周凤薇、赵方、王骏。
II GB/T41771.2—2022/IEC62769-2:2021
引言
现场设备集成系列标准是指导工业过程测量控制等相关活动的重要技术标准，GB/T41771旨在确立适用于设备集成的规范准则，拟由15个部分构成，
第1部分：概述。目的是规定现场设备集成规范的概念和概述一第2部分：客户端。目的是规定现场设备集成客户端的相关要求。 一第3部分：服务器。目的是规定现场设备集成服务器的相关要求。 -第4部分：包。目的是构建现场设备集成包模型，提供将设备、网络组件和通信服务器集成到系统所需的全部元素。 一第5部分：信息模型。目的是规定自动化系统的拓扑结构，用于描述自动化系统的设备及通信连接网络。 第6部分：技术映射。目的是规定现场设备集成中所描述的概念的技术映射。 第7部分：通信设备。目的是规定实现通信能力的元素。 一第8部分：行规通用协议。目的是规定现场设备集成包描述的通信服务器、网关及设备所需的通用协议的详细信息。 -第9部分：行规基金会现场总线H1。目的是规定H1现场总线技术的现场设备集成通信行规。 第10部分：行规 基金会现场总线HSE。目的是规定HSE现场总线技术的现场设备集成通信行规。 第11部分：行规PROFIBUS。目的是规定PROFIBUS技术的现场设备集成通信行规。 第12部分：行规PROFINET。目的是规定PROFINET技术的现场设备集成通信行规。 第13部分：行规HART和WirelessHART。目的是规定HART和WirelessHART技术的现场设备集成通信行规。 第14部分：行规Modbus-RTU。目的是规定Modbus-RTU技术的现场设备集成通信行规。 一第15部分：行规ISA100。目的是规定ISA100技术的现场设备集成通信行规。
-
IV GB/T41771.2—2022/IEC62769-2:2021
现场设备集成第2部分：客户端
1范围
本文件规定了FDI客户端的要求。整个FDI体系结构见图1。在本文件范围内的体系结构组件在图中用深色表示。
本文件适用于自动化系统现场设备的集成。
用户接口描述
用户
FDI客户端
设备京文
插件
UID 解译器
FDI服务器
信息模型管理
业务逻辑处理器
用户接口
P
业务
户接口服务
平台UI服务（工程图、输入设客
系统服务
OPC UA 服务
OPCUA客户端
OPCUA
口
系统通信
通信服务器
在本文件中规定在本系列标准其他部分中规定在本系列标准中没有规定
硬件
数据储存
图1FDI架构图
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于
本文件。
GB/T35673一2017工业通信网络网络和系统安全系统安全要求和安全等级（IEC62443-3-3： 2013,IDT)
ISO639 语种名称代码（CodesfortheRepresentationofNamesofLanguages) GB/T41771.2—2022/IEC62769-2:2021
ISO3166世界各国和地区名称代码（Codesfortherepresentationofnamesofcountriesand their subdivisions)
ISO/IEC15948信息技术计算机图形和图像处理便携式网络图形格式（PNG)：功能规范 (Information technologyComputer graphics and image processing-Portable Network Graphics (PNG): Functional specification)
IEC62541-3OPC统一架构 第3部分：地址空间模型（OPCUnifiedArchitecture—Part3：Ad- dress Space Model)
注：GB/T33863.3—2017 OPC统一架构 第3部分：地址空间模型（IEC62541-3：2010，IDT) IEC62541-4OPC统一架构第4部分：服务（OPCUnifiedArchitecture—Part4：Services）注：GB/T33863.42017 OPC统一架构 第4部分：服务（IEC62541-4：2011,IDT) IEC62769-1 现场设备集成（FDI) 第1部分：概述（Fielddevice integration（FDI)一Part1：
Overview)
注：GB/T 41771.1—2022 现场设备集成 第1部分：概述（IEC62769-1：2021,IDT） IEC62769-3 现场设备集成（FDI) 第3部分：FDI服务器[FieldDeviceIntegration（FDI)
Part 3:FDI ServerJ
注：GB/T41771.3—2022现场设备集成 第3部分：服务器（IEC62769-1：2021，IDT) IEC62769-4现场设备集成（FDI） 第4部分：FDI包（FieldDeviceIntegration(FDI)--Part4：
FDIPackages)
注：GB/T41771.4—2022现场设备集成 第4部分：包（IEC62769-1：2021，IDT） IEC62769-5现场设备集成（FDI) 第5部分：FDI信息模型（FieldDeviceIntegration（FDI）-
Part 5:FDI Information Model)
注：GB/T41771.5—2022现场设备集成第5部分：信息模型（IEC62769-1：2021，IDT) IEC62769-6现场设备集成（FDI） 第6部分：FDI技术映射（FieldDeviceIntegration（FDI)一
Part 6:FDI Technology Mapping)
IETFRFC3066用于识别语言的标记（TagsfortheidentificationofLanguages) XMLSchema-1XML模式：结构(XMLSchema：Structures) XML Schema-2 XML模式：数据类型（XMLSchema：Datatypes）
3术语、定义、缩略语和约定
3.1术语和定义
IEC62769-1界定的以及下列术语和定义适用于本文件。 3.1.1 用于服务的术语 3.1.1.1
锁定服务lockingservice 用于访问受控设备的服务集。
3.1.1.2
设备模型服务devicemodel services 设备访问服务的子集，通过该服务，UIP能获取设备的信息。
3.1.1.3
直接访问服务directaccessservices 设备访问服务的子集，通过该服务，UIP能直接访问一个设备。
2 GB/T41771.2—2022/IEC62769-2:2021
3.1.2 2用于设备访问服务的术语 3.1.2.1
属性attribute 节点的信息元素。 注1：一些属性针对所有节点类，一些属性只针对于给定节点类。 注2：替代在IEC62769-1中给出的定义。
3.1.2.2
设备模型devicemodel 表示一个存在设备的节点层级。
3.1.2.3
节点node 能够通过设备访问服务来寻址的设备模型中的元素。 注：替代在IEC62769-1中给出的定义。
3.1.2.4
节点类nodeClass 一个对象或者一个变量。 注：替代在IEC62769-1中给出的定义
3.1.2.5
对象object 一种节点类的实例。 注：替代在IEC62769-1中给出的定义。
3.1.2.6
变量 variable 可变节点类的实例。 注：替代在IEC62769-1中给出的定义。
3.2 2缩略语
以下缩略语适用于本文件。 UTC：协调世界时（CoordinatedUniversalTime） XML：可扩展标记语言（ExtendedMark-upLanguage）
3.3约定
服务定义的约定与IEC62541-4致。 使用的基本数据类型在IEC62541-3中定义。 “参数”总是信息模型参数。“参数”是通用词汇。如果引起歧义，给出附加的内容。
4概述
FDI包为一个设备类型提供必要信息，用于管理系统中的该类设备。该FDI包由设备供应商提供并配置在FDI服务器中，可以包含两类用户接口组件，用于FDI客户端呈现给一个用户。一个FDI包可以仅包含一类或同时包含两类。这两种类型为：用户接口插件和用户接口描述。
用户接口插件（UIP)是一个可执行单元。UIP由FDI包提供并由FDI服务器传送给FDI客户端。
3
