ICS 25.040 CCS N 10
GB

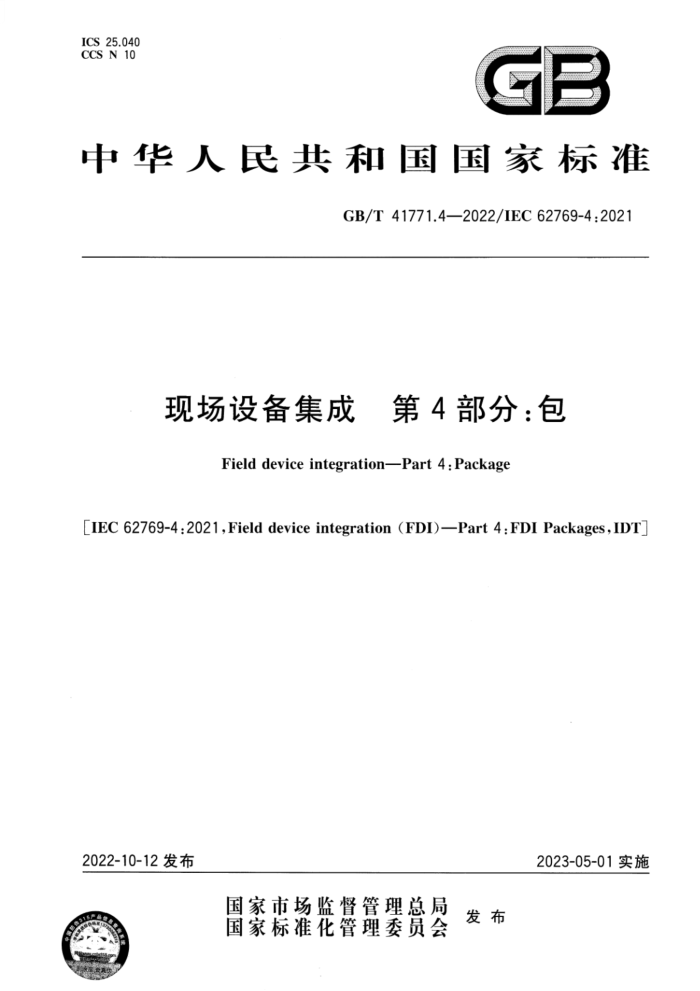

中华人民共和国国家标准
GB/T41771.4—2022/IEC62769-4:2021
现场设备集成 第4部分：包
Field device integration-Part 4 : Package
IEC62769-4:2021,Fielddeviceintegration(FDI)—Part4:FDIPackages,IDT
2022-10-12发布
2023-05-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 41771.4—2022/IEC62769-4:2021
目 次
前言引言 1 范围 2 规范性引用文件术语和定义、缩略语和约定.
3
3.1 术语和定义 3.2 缩略语 3.3 约定 4FDI包模型 4.1 概述 4.2 FDI包元素 4.3 FDI包类型 5FDI包实现
5.1 打包技术 5.2 使用开放打包约定 5.3 FDI包部件 FDI包版本控制.
6
15 15 15 16 17 18 18 19 19 19 21 21 21 22 22 22 22 24 24
6.1 版本方案 6.2 版本控制元素 6.3 版本的层级 6.4 UIP的兼容性数字签名和注册证书 7.1 签名的元素和证明文件 7.2 签名机制 7.3 FDI包创建者，FDI注册机构 7.4 FDI主机行为附录A（规范性） 文件命名规则· A.1 标识 A.2 FDI包文件命名规则. 附录B（资料性） FDI包的创建 B.1 概述· B.2 工具和组件 B.3 开发附录C（资料性） FDI包的部署 C.1 概述
1 GB/T41771.4—2022/IEC62769-4:2021
E.36 UuidT E.37 VersionSupportedT E.38 VersionT 附录F（规范性） 通信协议特定行规附录G（资料性） FDI包生命周期使用案例 G.1 新设备类型 G.2 设备的更换 G.3 固件增强 G.4 FDI包的生命周期政策…. G.5 FDI包更新 G.6 FDI包升级 G.7 FDI包替换/交换 G.8 FDI包卸载. 附录H（规范性） 健康状态方法 H.1 背景 H.2 设备健康状态模型 H.3 标准EDD方法签名· H.4 性能注意事项附录I（规范性） 模块化设备 I.1 概念 I.2 EDDL用法行规 I.3 处理建议附录J（规范性） FDI通信服务器使用的FDI通信包 J.1 概述 J.2 协议支持文件 J.3 CommunicationProfile定义 J.4 行规设备 J.5 协议版本信息 J.6 包和FDI通信服务器的关联 J.7 目录元素的处理.· J.8 示例附录K（规范性） EDD的FDI行规 K.1 综述 K.2 在线处理的入口 K.3 离线处理的人口 K.4 上传和 K.5 初始数据集 K.6 GetHealthStatus方法 K.7 动作 K.8 分享的文件参考文献
51 51 51 53 54
54 54 54 55 55 55 55
56
56 56 56 57
58
58 58 58
61
61 61 61
61 61 61 62
64 64
...64 64 64 64 64 .64
65 66 Ⅲ GB/T 41771.4—2022/IEC 62769-4:2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41771《现场设备集成》的第4部分。GB/T41771已经发布了以下部分：
第1部分：概述；一第2部分：客户端； —第3部分：服务器；第4部分：包；
第5部分：信息模型。 本文件等同采用IEC62769-4：2021《现场设备集成（FDI） 第4部分：FDI包》。 本文件做了下列最小限度的编辑性改动：
将标准名称修改为《现场设备集成第4部分：包》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本文件起草单位：哈工大机器人集团（山东)有限公司、机械工业仪器仪表综合技术经济研究所、
无锡物联网创新中心有限公司、福建上润精密仪器有限公司、中兴长天信息技术（南昌）有限公司、北京理工大学、北京奥特美克科技股份有限公司、北京工业大学、上海市计量测试技术研究院、上海自动化仪表有限公司、福建顺昌虹润精密仪器有限公司、湖南科技大学、西南大学、重庆川仪自动化股份有限公司、FCG现场通信集团、施耐德电气（中国)有限公司、深圳市标利科技开发有限公司、科学技术部火炬高技术产业开发中心、中信戴卡股份有限公司、海澜智云科技有限公司、西门子工业软件（上海）有限公司、罗克韦尔自动化（中国)有限公司、重庆邮电大学、哈工大机器人集团股份有限公司、北京正河山标准化咨询事务所（有限合伙）、麒麟软件有限公司、航天信息股份有限公司。
本文件主要起草人：王猛、卢铁林、庄宝森、柳晓菁、黄辉颖、樊子天、孔令琴、戈剑、吴玉晓、李永、 张毅、赵勇、周凤薇、成继勋、陈志扬、刘枫、田英明、王骏、阎新华、任军民、黄亮、徐国平、岳磊、高镜媚、 黄庆卿、石胜君、陈大鹏、郑巧英、张小霞、徐加、高琳姗、周振浩。
V GB/T41771.4—2022/IEC62769-4:2021
引言
现场设备集成系列标准是指导工业过程测量控制等相关活动的重要技术标准，GB/T41771旨在确立适用于设备集成的规范准则，拟由15个部分构成。
一第1部分：概述，目的是规定现场设备集成规范的概念和概述。 一第2部分：客户端，目的是规定现场设备集成客户端的相关要求。 第3部分：服务器，目的是规定现场设备集成服务器的相关要求。 一第4部分：包，目的是构建现场设备集成包模型，提供将设备、网络组件和通信服务器集成到系
统所需的全部元素。 第5部分：信息模型，目的是规定自动化系统的拓扑结构，用于描述自动化系统的设备及通信连接网络。
一第6部分：技术映射，目的是规定现场设备集成中所描述的概念的技术映射。 一第7部分：通信设备，目的是规定实现通信能力的元素。 一第8部分：行规通用协议，目的是规定现场设备集成包描述的通信服务器、网关及设备所需
的通用协议的详细信息， -第9部分：行规 基金会现场总线H1，目的是规定H1现场总线技术的现场设备集成通信
行规。 一第10部分：行规 基金会现场总线HSE，目的是规定HSE现场总线技术的现场设备集成通
信行规。 第11部分：行规PROFIBUS，目的是规定PROFIBUS技术的现场设备集成通信行规。 一一第12部分：行规PROFINET，目的是规定PROFINET技术的现场设备集成通信行规。 ——第13部分：行规HART和WirelessHART，目的是规定HART和WirelessHART技术的
现场设备集成通信行规。 -第14部分：行规Modbus-RTU，目的是规定Modbus-RTU技术的现场设备集成通信行规。
-
第15部分：行规ISA100，目的是规定ISA100技术的现场设备集成通信行规。
V GB/T41771.4—2022/IEC62769-4:2021
现场设备集成 第4部分：包
1范围
本文件规定了FDI包。整个FDI体系结构图1所示。在本文件范围内的体系结构组件在图中用深色表示。
FDI程序包
用户界面说明
FDI程序包
FDI客户
用户界面描述
用户界面插件
设备定
UID 解释器 JID
FDI服务器
JIP服4
信息模型管理
业务逻辑处理器
用户界面插件
OPC UA
乐租 vn
业务罗轧
-
用户界面服务
平台UI服务（绘图、输入设备
系统服务
OPC UA 服务
OPCUA客户
OPCUA
服务通信服务器
系统
通信硬件
系列标准本文件规定系列标准其他文件规定系列标准未规定
数据存储
图1 FDI架构图
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO639-1用于表示语言名称的代码第1部分：α-2代码（Codesfortherepresentationofnames of languages—Part1:Alpha-2)
ISO32000-1文档管理便携文件格式 第1部分：PDF1.7（Documentmanagement—Portable documentformat—Part1:PDF1.7)
