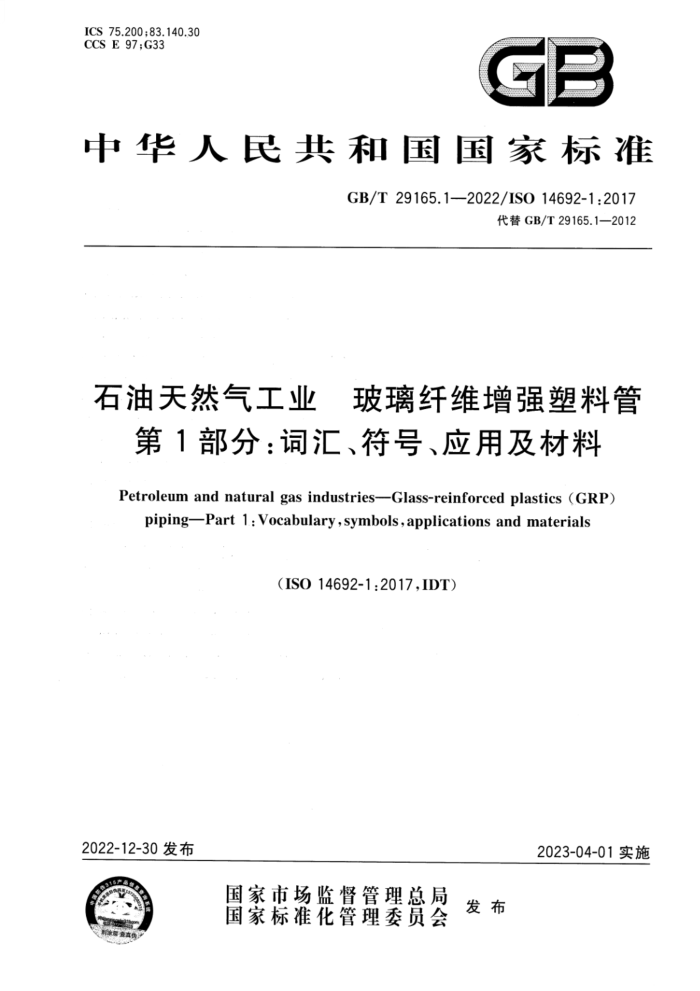

ICS 75.200 83.140.30 CCS E 97;G33
中华人民共和国国家标准
GB/T 29165.1—2022/ISO 14692-1:2017
代替GB/T29165.1—2012
石油天然气工业 玻璃纤维增强塑料管
第1部分：词汇、符号、应用及材料 Petroleum and natural gas industries-Glass-reinforced plastics (GRP) piping-Part 1.: Vocabulary, symbols,applications and materials
(ISO 14692-1:2017,IDT)
2022-12-30发布
2023-04-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T29165.1—2022/ISO14692-1:2017
目 次
前言引言 1 范围
规范性引用文件 3术语、定义、符号和缩略语 3.1一般术语 3.2 技术术语 3.3 符号和缩略语
2
15
压力等级 4.1 MPRxx 4.2分项系数分类 5.1 接头 5.2树脂基体
4
...
21
21
5
21 22
6材料· 7 尺寸附录A（资料性） 原则· 附录B（资料性） 关于范围限制的指南附录C（规范性） 信息表· 附录D（规范性） 壁厚定义附录E（资料性） 招投标过程分项系数（f3.es）的选择附录F（资料性） 示例参考文献
23
23
25 30 31
34
35
40
56 GB/T29165.1—2022/ISO14692-1:2017
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T29165《石油天然气工业 玻璃纤维增强塑料管》的第1部分。GB/T29165已经发布了以下部分：
一第1部分：词汇、符号、应用及材料；一第2部分：评定与制造；一第3部分：系统设计；
第4部分：装配、安装与运行。 本文件代替GB/T29165.1一2012《石油天然气工业玻璃纤维增强塑料管第1部分：词汇、符
号、应用及材料》与GB/T29165.12012相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了文件的适用范围，增加了产品的压力评定方法和分级（见第1章，2012年版的第1章）； b）增加了本文件的适用界限，如泵沉箱、消音管、工字管、海水提升立管和其他类似项目所用管道
（见第1章）； c 增加了GRP管道在油气行业中的典型应用情况（见第1章》； d）增加了“外弧侧”等23个术语，删除了“组件变量”等22个术语，更改了“促进剂”等24个术语
的定义（见第3章，2012年版的第3章）； e） 增加了部分符号和缩略语（见第3章）； f) 删除了部分符号和缩略语（见2012年版的第3章）； g) 增加了压力术语、载荷分项的术语和相关要求（见第4章）： h) 增加了接头、树脂基体的分类（见第5章）； i） 增加了构件壁的材料要求，增加了对外部涂层的要求（见第6章）； j) 增加了本文件包含的流体设施（例如水/碳氢化合物设施）中管道的典型最大压力-直径范围
（见第7章）； k）增加了查询表格（见附录C）； I）增加了壁厚定义（见附录D）。 本文件等同采用ISO14692-1：2017《石油天然气工业玻璃纤维增强塑料管第1部分：词汇、符
号、应用及材料》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本文件起草单位：中国石油集团工程材料研究院有限公司、中国石油天然气股份有限公司塔里木油
田分公司、中国石油天然气股份有限公司新疆油田分公司、中国石油天然气股份有限公司长庆油田分公司、哈尔滨理工大学、辐基斯（青岛）复合材料管道有限公司、新疆中石油管业工程有限公司、西安三环石油管材科技有限公司、北京隆盛泰科石油管科技有限公司。
本文件主要起草人：徐婷、张华、戚东涛、李厚补、王延福、赵岩、丁晗、方伟、杨扬、魏军、杨春林、 李亚军、罗金恒、陈心怡、吴超、薛剑、燕自峰、长颜、陈贤、邵克拉、朱文峰、熊庆人、李茹、吕华。
本文件于2012年首次发布，本次为第一次修订。
I GB/T29165.1—2022/ISO14692-1:2017
引言
玻璃纤维增强塑料管是种以玻璃纤维增强不饱和聚酯、环氧树脂与酚醛树脂为基体材料的复合塑料管，在石油天然气行业中得到了广泛应用。为了规范玻璃纤维增强塑料管的设计、制造，评定与运行，制定了石油天然气工业玻璃纤维增强塑料管的系列技术文件。GB/T29165《石油天然气工业玻璃纤维增强塑料管》旨在为石油天然气行业提供各方认可的玻璃纤维增强塑料管的基础术语、材料、评定、制造、设计、装配、安装和运行的标准。根据玻璃纤维增强塑料管全服役周期的各阶段的特点，如应用及材料、评定与制造、系统设计、装配安装和运行，由四个部分构成。
第1部分：词汇，符号、应用及材料。目的是为其余三个部分提供基础术语和符号的信息，并对应用范围和材料进行规定和要求第2部分：评定与制造。目的是指导玻璃纤维增强塑料（GRP》的系统设计、装配，并按照提供的质量要求评定和制造产品。 第3部分：系统设计。目的是为整个玻璃纤维增强塑料（GRP）管道系统管路提供系统设计。
一一第4部分：装配，安装与运行。目的是为玻璃纤维增强塑料（GRP）系统的施工方和用户提供
参考。 与传统的金属材料及其他非金属材料管相比，玻璃纤维增强塑料管具有强度高、性能好、产品设计
自由度大，以及产品应用范围广等特点，本文件结合玻璃纤维增强塑料管在石油工业中的具体使用情况，针对其全服役周期各阶段的特点，可以指导包括设计方、制造方、施工方和用户等所有各方，为玻璃纤维增加塑料管在石油天然气行业的应用，提供一个完整系统的方案，可保证产品在石油天然气行业的安全规范使用。
使用GB/T29165/ISO14692（所有部分）的流程如图1所示。
ⅡI GB/T29165.1—2022/ISO14692-1:2017
信息表（ISO14692-1:2017的附录C）评估（CISO14692-1:2017的附录E）范围限定（ISO14692-1:2017的附录B） Ao、A2、A3MPR（ISO 14692-1:2017的3.1和3.2：ISO 14692-2:2017的4.4 和4.5) 已按ISO14692-2评定过的管子、管件和接头不需要重复步骤2和步骤3 制造商将选择具有MPR的产品以满足信息表的要求
步骤1
招标过程
-
二
是
管子是香进行预评定？香
-
长期包络线（ISO14692-2:2017的4.6和附录D）斜率和rd1000.xx（ISO14692-2:2017的4.3、附录B和附录C） Dr,mint,min，SIFs（ISO 14692-2:2017的4.2和4.9) 制造工艺和连接说明
.
制造商数据第2部分，第3章
步骤2 一 -
缩放规则（ISO14692-2:2017的4.10）产品评定（ISO14692-2:2017的5.3》 弹性性能（ISO14692-2:2017的5.4）耐火性能、导电性能及其他（ISO14692-2:2017的4.5）
评定过程第2部分，第4章和第5章
步骤3
一 -
是
按ISO14692-2检验过的管子、管件和接头不需重复步骤4
管子是否出库？
- 一一步骤4 一 - 一步骤5
秀质量程序第2部分，第7章
工厂静水压试验、固化度、玻纤含量、目视检查和组件关键尺寸（ISO14692-2:2017的7.1和7.2)
生成包络线第3部分，第6章
分项系数和/组合（ISO14692-3:2017的6.1~6.3）生成设计包络线（ISO14692-3:2017的6.4）
热度系数和SIFs（ISO14692-3:2017的7.3~7.5、附录A）允许挠度和允许应力（ISO14692-3:2017的7.7和7.8）外部压力/真空压力等级（ISO14692-3:2017的7.9）
F
应力分析第3部分，第7章
步骤6
基于制造商连接程序理论和实践考试（ISO14692-4:2017的附录C）具有代表性类型和尺寸的接头评定（ISO14692-4:2017的附录C）系统设计（ISO14692-3:2017的第8章）现场静水压试验 （ISO14692-4:2017的4.6）制造商对管路连接的说明（ISO14692-2:2017的4.5）安装说明（ISO14692-4:2017的4.5）装配工资格评定（ISO14692-4:2017的附录C）
接头评定第4部分，附录C
步骤7 -
中
安装、工厂水压试验第4部分，4.6
步骤8
L
图1 使用GB/T29165/ISO14692（所有部分）流程图
II GB/T29165.1—2022/ISO14692-1:2017
石油天然气工业玻璃纤维增强塑料管
第1部分：词汇、符号、应用及材料
1范围
本文件根据产品的应用方式、接头和树脂基体类型和对所用材料结构及尺寸的限定，规定了产品的应用范围、压力评定方法和分级。本文件还规定了术语、定义和符号，为GB/T29165其他部分提供指导。
GB/T29165（所有部分）适用于玻璃纤维增强塑料（GRP）管路系统，该系统中使用的接头能够阻止由内压、温度变化和流体动力引起的轴向推力，系统设计包络线为梯形。GB/T29165（所有部分）主要适用于海上固定和浮动平台，也能用于陆上其他类似应用，如采出水、消防水系统和一般工业用途的 GRP管路系统的规范、制造、试验和安装。
由于浮动平台允许使用与船舶和/或压载系统相关联的GRP管路的替代规范和标准，对浮动平台参考使用船体或船舶的设计、施工和认证标准。然而，建议尽可能使用GB/T29165（所有部分）。
GB/T29165（所有部分）也能用作泵沉箱、消音管、工字管、海水提升立管和其他类似结构管子的通用基础规范。
GRP管路在油气行业中的典型应用如表1所示。
表1GRP管路在油气行业中的典型应用
压舱水锅炉给水海水(盐水) 二氧化碳湿氯气冷凝物（水和气体）冷却水、淡水、微威水、海水
盐酸情性气体燃油天然气石油
（含酸）石油及伴生气
饮用水工艺用水采出水海水自来水
去矿物质水柴油污水
乳剂（油气水混合物）
消防用水（环形主水管及湿式或干式雨淋系统）
下水（灰色污水及红色污水）
地层水纯净水航空燃油天然气（甲烷等）
氢氧化钠氯化亚硫酸钠酸性水油气混合物
乙二醇
通风
1 GB/T29165.1—2022/ISO14692-1:2017
表1GRP管路在油气行业中的典型应用（续）
碳氢化合物（有或无伴生气）
废水水处理
氯化氢气体（HCI)
注人水
注：在氯气、氯化氢气体、盐酸、氢氧化钠和次氯酸钠中使用时，需要保护衬，可要求特殊的耐腐蚀树脂，建议咨询
制造商。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO14692-2：2017石油天然气工业玻璃纤维增强塑料管第2部分：评定与制造［Petroleum and natural gas industries-Glass-reinforced plastics (GRP) piping-Part 2: Qualification and manu- facture]
注：GB/T29165.2一2022石油天然气工业玻璃纤维增强塑料管第2部分：评定与制造（ISO14692-2：2017，
IDT) ISO14692-3：2017石油天然气工业玻璃纤维增强塑料管第3部分：系统设计[Petroleumand
natural gas industries-Glass-reinforced plastics (GRP) piping-Part 3 : System designj
注：GB/T29165.3-2015石油天然气工业玻璃纤维增强塑料管第3部分：系统设计（ISO14692-3：2002，
IDT) ISO14692-4：2017石油天然气工业玻璃纤维增强塑料管第4部分：装配、安装和运行[Petro
leum and natural gas industries-Glass-reinforced plastics (GRP) piping-Part 4 : Fabrication,installa- tion and operation]
注：GB/T29165.4一2015石油天然气工业玻璃纤维增强塑料管第4部分：装配、安装与运行（ISO14692-4：
2002,IDT)
3术语、定义、符号和缩略语
下列术语、定义、符号和缩略语适用于本文件。 ISO和IEC在以下地址维护用于标准化的术语数据库：
-ISO在线浏览网址：http：//www.iso.org/obp； IEC在线浏览网址：http：//www.electropedia.org。
3.1一般术语 3.1.1
权威机构·authority having jurisdiction 能够满足工程设计标准和项目安全性要求的第三方组织。 示例：有授权的认证机构、政府管理机构或行业协会。
2 GB/T29165.1—2022/ISO14692-1:2017
3.1.2
承包商contractor 执行所有或部分项目/设备运行的设计，工程、采购、施工和试运行的一方。 注：委托方（3.1.9）可承担所有或部分承包商的责任。
3.1.3
设计方 designer 执行所有或部分项目/设备设计的一方。
3.1.4
安装方 installer 执行所有或部分复合材料管的安装及其项目安装工作的建设和试运行的一方。
3.1.5
安装检验员 installation inspector 能对复合材料管安装和安装件进行完整、独立检验的人员。
3.1.6
安装监理 installation supervisor 能对复合材料管的安装和连接进行现场监督的专业人员。
3.1.7
制造商manufacturer 生产或提供复合平端管和管路组件以履行合同规定的消防职责的一方。
3.1.8
运行方 operator 承担管路系统运行和维护的最终责任的一方。 注：运行方可能是委托方（3.1.9）或委托方的代理商。
3.1.9
委托方principal 启动项目并最终为项目的设计和施工付款的一方。 注：委托方通常规定技术条件要求，并最终为确保安全和其他声明的事项负责。委托方也可能包括被授权代表委
托方权利行使的代理人或顾问。
3.1.10
现场site 安装管路系统的位置。
3.2技术术语
3.2.1
促进剂accelerator 当与固化剂或树脂混合时，能加速固化剂和树脂之间化学反应的物质。 注：钻混合物直接与过氧化物如过氧化甲乙酮（MEKP)催化剂误用可能引起爆炸或火灾。
3.2.2
主动消防 active fire protection 使用卤代烷哈龙、水、二氧化碳（CO2》和泡沫等材料灭火的一种方法。
3.2.3
粘接接头adhesivejointadhesivebondglued jointsocket joint 用粘接剂将两个构件粘接在一起的刚性接头。 注：一般由略带锥度的承口和经机械加工的圆简状或锥面插口组成。
3
