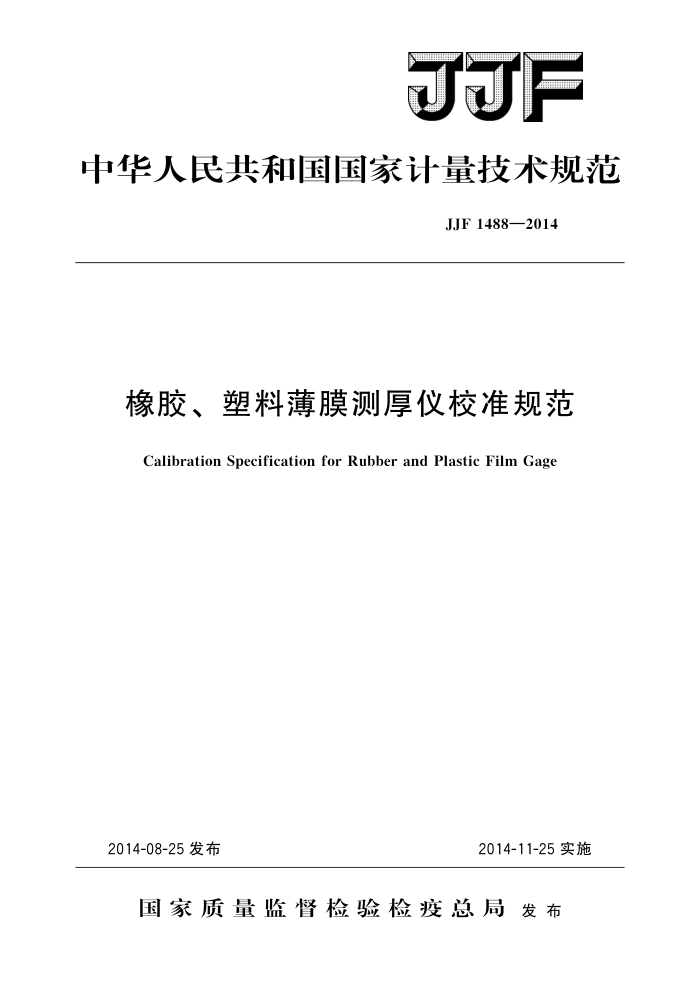

中华人民共和国国家计量技术规范
JJF1488—2014
橡胶、塑料薄膜测厚仪校准规范
Calibration Specification for Rubber and Plastic Film Gage
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1488—2014
橡胶、塑料薄膜测厚仪校准规范 Calibration Specification for Rubber and Plastic Film Gage
JJF 1488—2014
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：上海市计量测试技术研究院
安徽省计量科学研究院
参加起草单位：上海六菱仪器厂
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1488—2014
本规范主要起草人：
姜志华（上海市计量测试技术研究院）王昕歌（上海市计量测试技术研究院）马琳 (安徽省计量科学研究院)
参加起草人：
余国安（上海六菱仪器厂）唐冬梅（上海市计量测试技术研究院） JJF1488—2014
目
录
引言
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (8) (9) (12) I
范围… 2 引用文件 3 概述··
计量特性 4. 1 测杆行程 4. 2 指针与表盘的相互位置 4.3 标尺标记宽度： 4. 4 测量面的表面粗糙度： 4.5 橡胶测厚仪上测头的直径· 4.6 测量力· 4. 7 测量面的平行度. 4.8 示值变动性 4. 9 示值误差· 4.10 漂移 5校准条件 5.1环境条件 5.2校准用设备 6 校准项目和校准方法· 6.1 测杆行程： 6.2 指针与表盘的相互位置· 6.3 标尺标记宽度· 6.4 测量面的表面粗糙度.· 6.5 橡胶测厚仪上测头的直径 6.6 测量力 6.7 测量面的平行度· 6.8 示值变动性： 6.9 示值误差· 6.10 漂移 1
4
校准结果表达· 8 复校时间间隔. 附录A不同尺寸的测头获得相应压力所需加荷质量附录 B 用测力仪测量时使用测量头辅助附件的方法附录 C 测厚仪示值误差测量结果不确定度评定附录D 校准证书内容及内页格式 JJF1488—2014
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。
本规范为首次制定
II JJF1488—2014
橡胶、 塑料薄膜测厚仪校准规范
1 范围
本规范适用于测量范围为（0～30）mm的指针式、数显式橡胶测厚仪和测量范围为（01）mm的指针式、数显式塑料薄膜测厚仪的校准。
2 引用文件
本规范引用了下列文件： GB/T6672一2001塑料薄膜和薄片厚度测定 机械测量法 GB/T22520—2008厚度指示表 HG/T2041一2009橡胶厚度计技术条件凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。 3概述
橡胶、塑料薄膜测厚仪（以下简称测厚仪）是一种在特定支架（或弓形架）上安装有指示表和相应压力装置，由指示表读取测头测量面相对支架测砧测量面直线位移的计量器具。橡胶测厚仪用于测量橡胶制件的厚度，塑料薄膜测厚仪用于测量塑料薄膜的厚度。两者测量范围和测量力不同，但结构形式相似，常见的外形结构示意图见图1。
1
1
2
2
3
4
4
00.00.
5 6 7 8 9 10
to
8
（a）数显式测厚仪
（b）指针式测厚仪
图1 测厚仪外形结构示意图
1一重锤；2一拨叉；3一指示表；4一显示屏；5一功能键； 1一重锤；2一拨叉；3一指示表；4一指针；5一紧固钉； 6—紧固钉；7—测量杆；8—测头：9—测砧；10—弓形架
6—测量杆；7—测头；8—测砧；9—弓形架
1 JJF1488—2014
4计量特性
4.1测杆行程
测杆行程一般应超过测量范围上限0.5mm。 4.2指针与表盘的相互位置 4.2.1指针式测厚仪的测头测量面与测砧测量面接触时，调整刻度盘零标记与测杆轴线正方向重合，指针相对于零标记的偏差一般不超过表1的规定。
表1指针相对于零标记的偏差
指针指向零标记方位的偏差
分度值/mm
土1个分度 ±2个分度土4个分度
0.01 0.002
0.001
4.2.2 指针的长度一般应保证指针末端覆盖短标记长度的30%～80%。 4.2.3指针末端上表面到刻度盘刻线面间的距离一般不大于0.7mm。 4.3标尺标记宽度
标尺标记宽度见表2。
表2标尺标记宽度
mm
分度值 0. 01
标记宽度 0.15~0.25 0.10~0.20
0.001,0.002
4.4 测量面的表面粗糙度
测量面的表面粗糙度值一般不大于Ra0.2um。 4.5橡胶测厚仪上测头的直径
橡胶测厚仪上下测量面为平面/平面，其上测头的直径见表3。 4.6测量力 4.6.1橡胶测厚仪的测量力
不同尺寸的测头对应压力的测量力一般不超过表3的规定。
2
