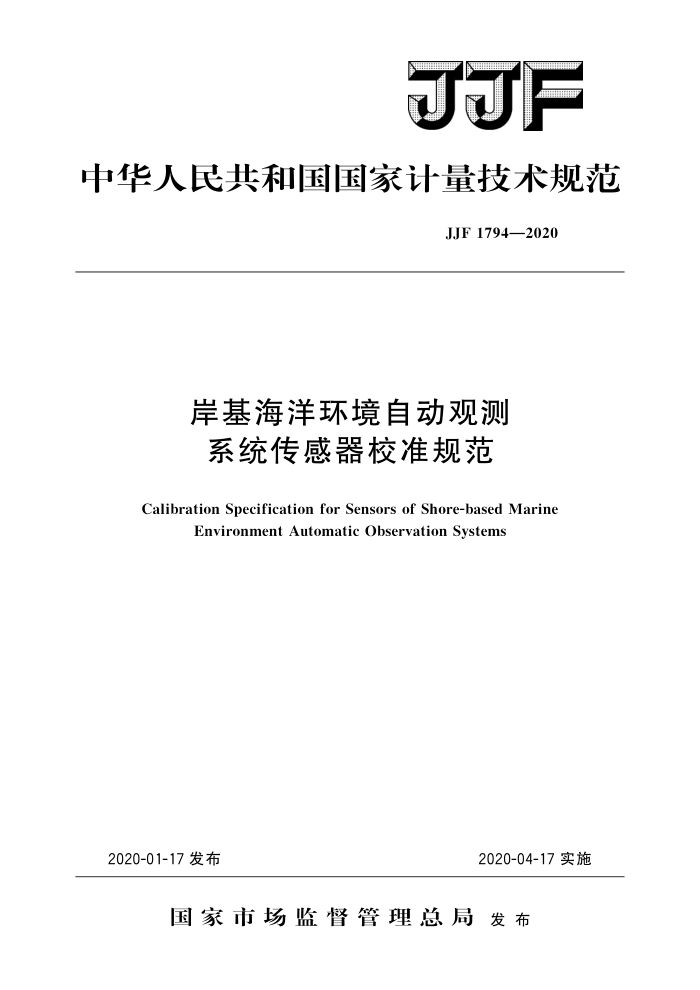

中华人民共和国国家计量技术规范
JJF1794—2020
岸基海洋环境自动观测系统传感器校准规范
Calibration Specification for Sensors of Shore-based Marine
Environment Automatic Observation Systems
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1794—2020
岸基海洋环境自动观测系统传感器校准规范 Calibration Specification for Sensors of Shore-basedMarineEnvironment Automatic Observation Systems
JJF 1794—2020
归口单位：全国海洋专用计量器具计量技术委员会
主要起草单位：国家海洋局北海标准计量中心参加起草单位：国家海洋局东海标准计量中心
国家海洋局南海标准计量中心
本规范委托全国海洋专用计量器具计量技术委员会负责解释 JJF1794—2020
本规范主要起草人：
秦平（国家海洋局北海标准计量中心）苏继琨（国家海洋局北海标准计量中心）李明君（国家海洋局北海标准计量中心）
参加起草人：
赵秀玲（国家海洋局东海标准计量中心）胡剑（国家海洋局东海标准计量中心）翁德显（国家海洋局南海标准计量中心）钱 飞（国家海洋局南海标准计量中心） JJF1794—2020
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (3) (3) (3) (6) (6) (6) (6) (7) (7) (8) (8) (9) (9) (10) (10) (10) (11) (17) (18)
范围· 2 引用文件. 3 概述.. 4 计量特性· 5
校准条件. 5.1环境条件 5.2 测量标准及其他设备
校准项目和校准方法 6.1 校准项目. 6.2 外观和功能检查 6.3 风向校准方法· 6. 4 风速校准方法· 6.5 气温校准方法 6.6 湿度校准方法 6.7 气压校准方法. 6.8 雨量校准方法 6.9 水温校准方法· 6.10 盐度校准方法
6
校准结果的表达· 8 复校时间间隔· 附录A 校准记录表参考格式附录 B 校准证书内页信息参考格式附录 C 校准不确定度评定示例
7 JJF1794—2020
引言
本规范以JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1071一2010《国家计量校准规范编写规则》为基础型系列规范进行制定
本规范结合海洋部门岸基海洋环境自动观测系统风向风速、气温、湿度、气压、雨
量、水温、盐度传感器的使用现状，参考了JJF1076一2001《湿度传感器校准规范》、 JJG761—2016《电极式盐度计》、JJG876—2019《船舶气象仪》、JJG1084—2013《数字式气压计》、JJG（气象）005一2011《自动气象站雨量传感器》、GB/T14914一2006 《海滨观测规范》等技术文件的部分内容进行制定。
本规范为首次发布。
II JJF1794—2020
岸基海洋环境自动观测系统传感器校准规范
1范围
本规范适用于岸基海洋环境自动观测系统中风向、风速、气温、湿度、气压、雨量、水温、盐度等参数传感器的校准
2 引用文件
本规范引用了下列文件： JJG761一2016电极式盐度计 JJG876—2019 船舶气象仪 JJG1084一2013数字式气压计 JJG（气象）005一2011自动气象站雨量传感器 JJF1001—2011 通用计量术语及定义 JJF1059—2012 测量不确定度评定与表示 JJF1071—2010 国家计量校准规范编写规则 JJF1076—2001 湿度传感器校准规范 GB/T14914—2006 海滨观测规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
岸基海洋环境自动观测系统传感器是岸基海洋环境自动观测系统的重要组成部分，
一般包括风向传感器、风速传感器、气温传感器、湿度传感器、气压传感器、雨量传感器、水温传感器、盐度传感器等。基于计算机和自动化技术，传感器向现场采集设备中的数据采集器输出测量信号，采集器得到测量值，通过有线或无线通信方式接人专网与岸基控制主机进行通信。岸基控制主机通过软件程序读取各测点采集器中的测量数据信息，其工作结构如图1所示。
1 JJF1794—2020
现场采集设备
风向传感器
风速传感器
岸基控制主机
气温传感器
界面处理软件
数据采集器
专用网络有线/无线通信
温度传感器
气压传感器
雨量传感器
数据库
水温传感器
盐度传感器
图1岸基海洋环境自动观测系统工作结构图
计量特性
4
岸基海洋环境自动观测系统传感器观测要素的测量范围和最大允许误差等计量性能见表1。
表1计量性能要求
测量范围
传感器
最大允许误差
风速≤10.0m/s时：±0.5m/s 风速>10.0m/s时：±5%×实测值
风速传感器
(0.5~60)m/s
风向传感器气温传感器
(0～~360)* (-30~+50)℃
-级：土5°；二级：±10° 级：±0.2℃；二级：±0.5℃ 湿度>80%RH时：±8%RH 湿度≤80%RH时：±4%RH
湿度传感器
0~100%RH
一级：±0.1hPa；二级：±0.5hPa;
气压传感器
(800~1100)hPa
三级：±1.0hPa
降雨量≤10mm时：±0.4mm 降雨量>10mm时：±4% 一级：±0.05℃；二级：±0.2℃；
雨强范围： (0~4)mm/min
雨量传感器
水温传感器
(-4~+40)℃
三级：±0.5℃ 级：±0.02；二级：±0.05；三级：0.2：四级：土0.5
盐度传感器
2~40
2 JJF1794—2020
5校准条件
5.1 环境条件
岸基海洋环境自动观测系统传感器校准环境条件要求见表2。
表2环境条件要求
传感器风速传感器风向传感器气温传感器湿度传感器气压传感器水温传感器盐度传感器
温度环境要求
湿度环境要求
(15~30)℃
≤85%RH
≤85%RH ≤85%RH <85%RH ≤85%RH ≤85%RH ≤70%RH
(15~30)℃ (15~30)℃ (23±5)℃ (20±2)℃ (15~30)℃ (20±2)℃
5.2 测量标准及其他设备 5.2.1 风向、风速传感器校准所用的计量标准器及主要配套设备（见表3）
表3风向、风速传感器校准用标准器及主要配套设备名称
技术性能
备注
校准系数：0.998～1.004
L型皮托管
测量范围：（0～2500）Pa；准确度等级：0.02 测量范围：（0~360）°；分辨力：1°；最大允许误差：土0.5° 测量范围：（0.5~60）m/s；流速均匀性：≤1.0%；流速稳定性：≤1.0%；阻塞比：≤5% 准确度等级优于0.03级最大允许误差：土0.3℃ 最大允许误差：土4%RH
标 微差压计或差压传感器准器
也可以使用准确度等级不低于上述要求的其他标准器
标准方位盘
主要配套设备
风洞
建立工作段内风速
大气压计温度计湿度计
测量工作段内气压测量工作段内温度测量工作段内湿度
5.2.2 气温传感器校准所用的计量标准器及主要配套设备（见表4）
