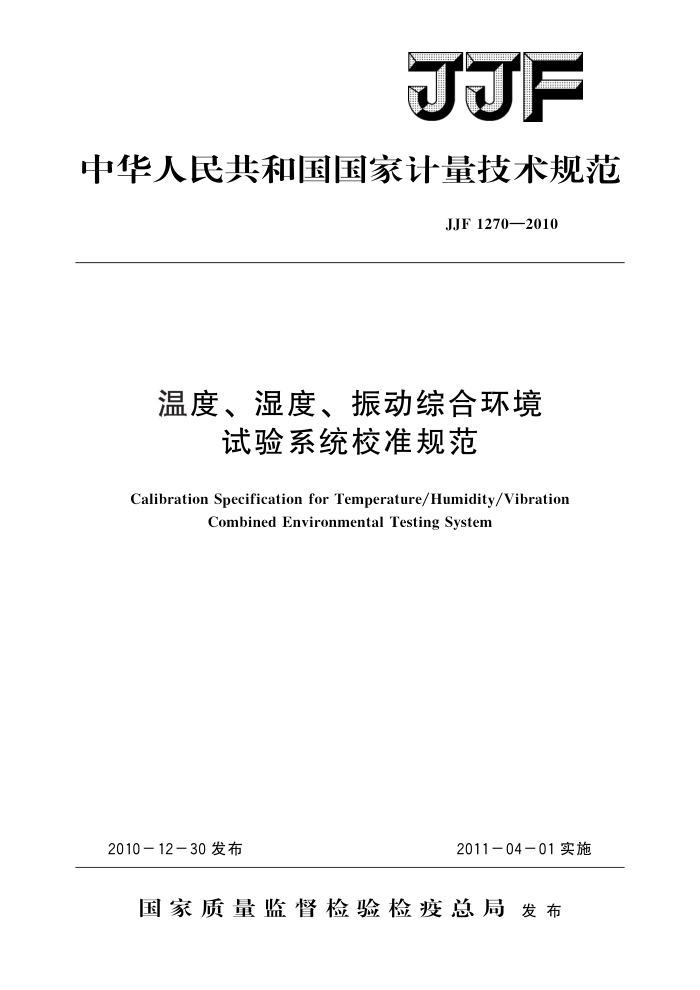

中华人民共和国国家计量技术规范
JJF1270—2010
温度、湿度、振动综合环境
试验系统校准规范
Calibration Specification for Temperature/Humidity/Vibration
Combined Environmental Testing System
2011-04-01实施
2010－12-30发布
国家质量监督检验检疫总局发布 JJF1270—2010
温度、湿度、振动综合环境
试验系统校准规范 Calibration Specification for
JJF1270—2010
Temperature/Humidity/Vibration Combined
Environmental Testing System
本规范经国家质量监督检验检疫总局于2010年12月30日批准，并自
2011年4月1日起施行。
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所北京中元环试机电设备技术有限公司
参加起草单位：重庆银河试验仪器有限公司
本规范由全国振动冲击转速计量技术委员会负责解释 JJF1270—2010
本规范主要起草人：
徐晓梅（中国航空工业集团公司北京长城计量测试技术研究所）曾吾（中国航空工业集团公司北京长城计量测试技术研究所）吴方（中国航空工业集团公司北京长城计量测试技术研究所）胡志强（北京中元环试机电设备技术有限公司）
参加起草人：
王永强（北京中元环试机电设备技术有限公司）王华斌（重庆银河试验仪器有限公司） JJF1270—2010
目 录
1 范围 2 引用文献· 3
(1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (4) (5) (5) (5) (6) (6) (6) (7) (8) (9) (10) (10) (10) (12) (13) (13) (14) (15)
术语· 4 概述· 5 计量特性· 6 校准条件， 6.1 试验箱的校准状态 6.2 振动试验设备的状态 6.3 校准时的环境条件.. 6.4 校准时的负载条件 6.5 校准用仪器要求 7 校准项目 8 校准方法 8. 1 工作时平均噪声校准 8. 2 试验箱温度偏差校准· 8.3 试验箱温度波动度校准 8. 4 试验箱温度均匀度校准 8.5 温度指示仪表示值误差校准 8.6 试验箱温度变化速率校准 8.7 试验箱内气流风速校准 8.8 试验箱相对湿度偏差校准 8.9 相对湿度指示仪表示值误差校准： 8.10 试验箱最低露点温度校准 8.11 温度循环中，振动加速度幅值示值误差校准 8.12 振动台附加台面加速度响应特性及台面加速度均勾度校准 8.13 振动控制通道一致性校准 9 校准结果表达 10复校时间间隔附录A 校准证书内页格式
.·
：
++ JJF1270—2010
温度、湿度、振动综合环境
试验系统校准规范
1范围
本规范适用于产品可靠性试验的温度、湿度、振动综合环境试验系统的校准，也适用于产品环境应力筛选和环境试验的温度、振动综合环境试验系统的校准。用于产品环境试验的温度试验箱、温湿度试验箱和快速温度变化试验箱也可参照本规范实施校准。
2 引用文献
JJG948一1999数字式电动振动试验系统检定规程 JJG1000一2005电动水平振动试验台检定规程 JJF1059—1999 测量不确定度评定与表示 JJF1156一2006振动、冲击、转速计量术语及定义 GB/T2298一1991机械振动与冲击术语 GB/T5170.1一2008电工电子产品环境试验设备检验方法总则 GB/T5170.2一2008电工电子产品环境试验设备检验方法温度试验设备使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语 3.1稳定状态steadystate
试验箱工作空间内所有测量点参数的变化量均达到试验箱自身性能指标要求时的
状态。 3.2指示仪表的示值误差indicatedvalueerrorof indicatedmeter
试验箱处于稳定工作状态下，在规定时间内，试验箱指示仪表示值的算术平均值与试验箱工作空间内全部测量点实测值的算术平均值之差。 3.3温度变化速率temperaturevariationrate
在规定的温度范围内，试验箱工作空间内某个规定点的温度单调上升（或下降）时，总的温度变化量与该过程所经历时间的比值。有三种不同定义的温度变化速率，即最大平均温度变化速率、全程平均温度变化速率和瞬态温度变化速率，用℃/min表示。 3.4加速度幅值示值误差indicatedvalueerrorofaccelerationamplitude
控制加速度计的加速度示值与校准加速度计实测值之差。
4概述
温度、湿度、振动（或温度、振动）综合环境试验系统（简称为综合环境试验系
统）是由能产生温度和（或）湿度环境的温湿度（或温度）试验箱（简称为试验箱）和能产生振动环境的振动试验设备（简称为振动台）综合而成，参见图1。
1 JJF1270—2010
温度传感器湿度传感器
温湿度传感器
温湿度试验箱
控制加速度计
校准加速度计
6
适调放大器动态传导
适调放大器振动控制仪功率放大器
分析仪数字电压表
振动台
D
/
H
综合环境试验系统
校准系统
综合环境试验系统及其校准系统简图
图1
5计量特性
综合环境试验系统校准项目的参数测量范围和计量特性参考数据见表1。
表1参数测量范围和计量特性参考数据
序号 1 2 3
校准项目工作时平均噪声
测量参数范围 ≤120 dB （-75～+200）℃ （-75～+200）℃
测量参数容差
实测值 ±(2~3)℃ ±(1~2)℃
温度偏差温度波动度
温度梯度1℃/m 或最大2.2℃
温度均匀度
(75~+200)℃
4
温度指示仪表
5
(-75～+200)℃
±(1~2)℃
示值误差温度变化速率
(0.5~60)℃/min (0.5~30)m/s
实测值实测值 ±(3~5)%
6 >
风速相对湿度偏差相对湿度指示仪表
(10~98)%
8
9
(10~98)%
±(3~5)%
示值误差
最低露点温度
(-20~+31)℃
实测值
10
2 JJF1270—2010
表22 校准用仪器要求
序号 1 2 3
校准项目工作时平均噪声
校准用仪器
声级计
允许误差：±1dB
温度偏差温度波动度温度均匀度
温度传感器响应时间：15s 温度测量系统的最大允许误差：±0.2℃
热电阻(或热电偶）温度巡检仪
温度指示仪表示值误差
5
热电阻(或热电偶) 温度巡检仪热线风速仪干、湿球温度计或湿度传感器温湿度巡检仪露点仪
温度传感器响应时间： <0.5 s 感应量：≤0.1m/s 干、湿球温度计最大允许误差：±0.1℃ 湿度测量系统的最大允许误差：±2% 最大允许误差：士0.5℃
6
温度变化速率
风速相对湿度偏差相对湿度指示仪表
> 8
9
示值误差最低露点温度温度循环中
10
11
振动加速度幅值示值误差 振动测量分析系统（加速度
计须进行温度响应的检定或 幅值：U=3% k=2 校准)
振动台附加台面加速度响应特性及台面加速度均匀度
12
振动测量分析系统精密电容
幅值：U=3%k=2 最大允许误差：0.05%
13
振动控制通道一致性
校准项目校准项目见表3。
7
表3校准项目
序号
校准项目工作时平均噪声
规范条款 8. 1 8. 2 8. 3 8.4 8.5 8.6 8.7
备注有需要时校准必校项目有需要时校准有需要时校准必校项目有需要时校准有需要时校准
温度偏差△Ta 温度波动度△T 温度均匀度△T.
温度
2
温度指示仪表示值误差△T
温度变化速率
风速U
