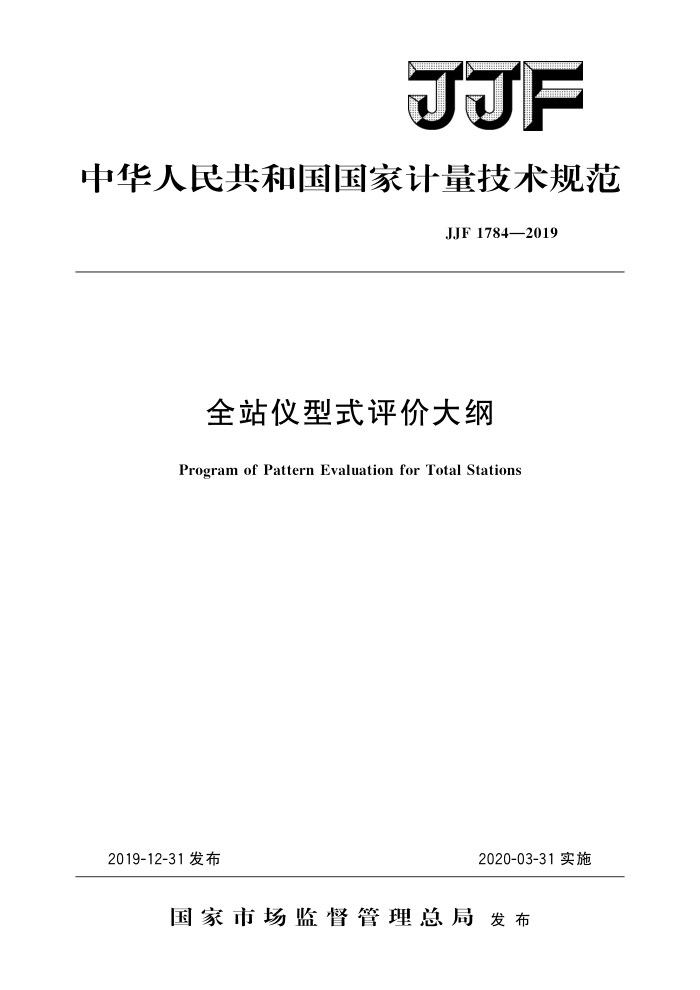

JJF
中华人民共和国国家计量技术规范
JJF1784—2019
全站仪型式评价大纲
Program of Pattern Evaluation for Total Stations
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1784—2019
全站仪型式评价大纲 Program of Pattern Evaluation
JJF 1784—2019
forTotal Stations
归口单位：全国几何量长度计量技术委员会
主要起草单位：国家光电测距仪检测中心参加起草单位：苏州一光仪器有限公司
本规范由全国几何量长度计量技术委员会负责解释 JJF1784—2019
本规范主要起草人：
齐维君（国家光电测距仪检测中心）翟清斌（国家光电测距仪检测中心）吴秀媚（国家光电测距仪检测中心）
张锐（国家光电测距仪检测中心）参加起草人：
沈晨雁（苏州一光仪器有限公司） JJF1784—2019
目 录
(ⅢI) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) I
引言 1
范围 2引用文件…· 3 概述
法制管理要求 4.1计量单位· 4.2计量法制标志和计量器具标识· 4.3 提供审查的技术文件和试验样机··
4
计量要求 5.1 望远镜的分辨力…·· 5. 2 望远镜放大率 5.3 望远镜物镜有效孔径.· 5. 4 水准器轴与竖轴的垂直度 5. 5 照准部旋转正确性. 5.6 视准轴与横轴的垂直度， 5.7 横轴与竖轴的垂直度.. 5.8 竖盘指标差： 5. 9 补偿器性能 5.10 望远镜调焦运行误差 5.11 对中器的对中误差
5
++
·
5.12 一测回水平方向标准偏差 5.13 测回竖直角测角标准偏差 5.14 发射、接收、照准三轴关系的正确性 5.15 调制光相位均匀性 5.16 鉴别力 5.17 周期误差 5.18 精测尺频率 5.19 加常数、乘常数标准偏差 5.20 距离测量重复性 5.21 测程 5.22 测距综合标准偏差 5.23 无合作目标测距标准偏差 6 通用技术要求 6.1 外观 6.2 一般功能
... JJF1784—2019
6.3 望远镜竖丝的铅垂度· 6.4 工作温度试验 6.5 运输、环境试验· 6.6 电磁兼容试验· 6.7 外壳防护能力试验 6.8 激光发射功率.· 7 型式评价项目和所用计量器具... 7. 1 全站仪型式评价项目：
(6) (6) (6) (6) (6) (7) (7) (7) (8) (9) (9) (9) (35) (40) (40) (41) (63)
项目所用计量器具：
7.2
8试验项目的试验方法和条件 8.1法制管理要求· 8.2 计量要求· 8.3通用技术要求. 9型式评价结果的判定和处理 10型式评价原始记录格式附录A全站仪型式评价试验原始记录格式附录B测距综合标准偏差试验（联合评定法）
II JJF1784—2019
引言
本大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》和JJF1015一2014 《计量器具型式评价通用规范》的要求编写。
本大纲在试验项目和试验程序上主要参照了JJG100一2003 3《全站型电子速测仪》 和JJG703一2003《光电测距仪》的相关规定
本大纲为首次发布。
II JJF1784—2019
全站仪型式评价大纲
1范围
本型式评价大纲适用于各种准确度等级的国产及进口全站仪的型式评价。
2 引用文件
JF1069法定计量检定机构考核规范 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：
交变湿热（12h十12h循环）
GB/T2423.10一2019环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T4208一2017外壳防护等级（IP代码） GB/T17626.2一2018电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3一2016电磁兼容试验和测量技术射频电磁场抗扰度试验 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T9328—1999分辨力板凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3概述
全站仪是一种兼有测距、测角、计算和数据记录及传输功能的自动化、数字化的三
维坐标测量与定位系统。它由光电测距单元、电子测角及微处理器单元、电子记录单元组成，是一种广泛应用于控制测量、地形测量、地籍与房产测量、工业测量及近海定位等的电子测量仪器。
全站仪准确度等级按照测角和测距各划分四级，以Q表示（下标β为测角等级，下标d为测距等级。如QI.Ⅱ级，表示全站仪的测角为I级、测距为Ⅱ级）。
全站仪测角部分的准确度等级按标称一测回水平方向标准偏差m：划分为四级。全站仪测距部分的准确度等级按标称测距标准偏差m&划分为四级
全站仪标称测距标准偏差表达式为：
md=a+b·D
式中： a标称测距标准偏差固定部分，mm; b—标称测距标准偏差比例系数，mm/km； D—-测量距离，km。 全站仪准确度等级的划分见表1。
1 JJF1784—2019
表1全站仪准确度等级分类
标称一测回水平方向标准偏差
测角等级β
测距等级d
标称测距标准偏差
mg≤1.0" 1. 0" I II II IV
ma≤1mm+1×10-D
I II II IV
1mm+1×10-D ma>5mm+5×10-D
4 法制管理要求 4. 1 计量单位
全站仪应采用国家法定计量单位。 4.2计量法制标志和计量器具标识
在全站仪明显部位，应标注有清晰可辨、牢固可靠的计量法制标志和计量器具标识。计量法制标志主要指计量器具型式批准标识和编号，国产的新产品可留出相应位置。计量器具标识应包括仪器名称、制造厂名（或厂标）、型号、出厂编号。带有激光器的全站仪应在显著位置注有警告性标志。 4.3提供审查的技术文件和试验样机 4.3.1提供审查的技术文件：
样机照片；一产品标准（含检验方法）；总装图、电路图和主要零部件图；使用说明书；关键元器件清单；根据产品标准所做的全项内容的试验报告。
4.3.2提供的试验样机数量：
一对于单一产品的，提供一至三台样机：对于准确度相同，测量区间不同的系列产品，在选取样机时应包括测量区间上
下限的产品，每种产品提供一至三台样机：
对于准确度不同，测量区间和结构相同的系列产品，在选取样机时应包括各准
确度的产品，每种产品提供一至三台样机。 4.3.3样机使用方式；
原则上应对提供的所有样机进行所有项目试验，且不得在实验期间或实验中对
样机进行调整；
价值昂贵的特殊全站仪产品，技术机构可以规定在单独的样机上进行破坏性的
实验项目。
