F

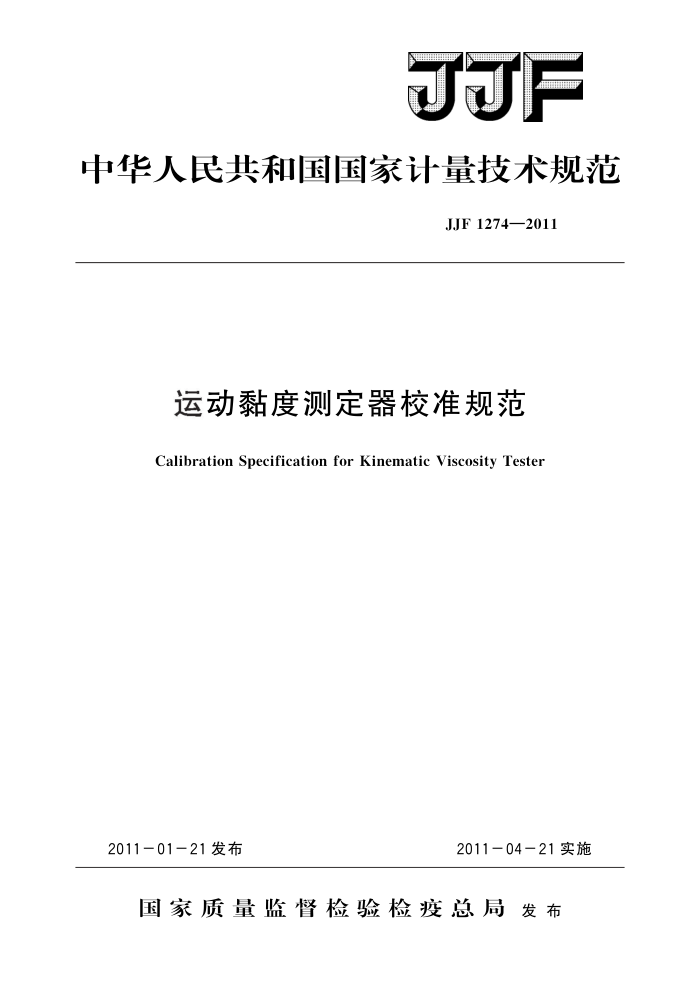

中华人民共和国国家计量技术规范
JJF1274—2011
运动黏度测定器校准规范
Calibration Specification for Kinematic Viscosity Tester
2011-04-21实施
2011-01-21发布
国家质量监督检验检疫总局发布 JJF 1274—2011
运动黏度测定器校准规范
JJF 1274—2011
Calibration Specification for
Kinematic Viscosity Tester
本规范经国家质量监督检验检疫总局于2011年1月21日批准，并自
2011年4月21日起施行。
归口单位：全国物理化学计量技术委员会起草单位：辽宁省计量科学研究院
福建省计量科学技术研究所
参加起草单位：大连市计量检定测试所
本规范委托全国物理化学计量技术委员会负责解释 JJF1274—2011
本规范主要起草人：
艾明泽 (辽宁省计量科学研究院) 罗 峰（福建省计量科学技术研究所）金龙俊 （辽宁省计量科学研究院）李伟 （辽宁省计量科学研究院）
参加起草人：
唐静（大连市计量检定测试所） JJF1274—2011
目 录
1 范围 2 引用文献… 3 概述· 4 计量特性·
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (5) (7) (9)
校准条件： 5.1环境条件 5. 2 校准设备
5
校准项目和校准方法 6.1 外观检查.. 6.2 温度波动度 6.3 温度均匀度· 6. 4 黏度测量误差 6.5 重复性测量 6.6 再现性测量 7 校准结果表达 8
6
复校时间间隔附录A校准记录格式附录B校准证书内页格式附录 C 运动黏度测量误差的不确定度分析示例 JJF1274—2011
表1(续）
技术指标
序号
校准项目
精密型 ±0.4% ≤0.2% ±0.4%
工业型 ±1% ≤0.5% ±1%
黏度测量误差重复性测量再现性测量
3 4 5 注：以上指标不是用于合格性判别，仅供参考
5校准条件 5.1环境条件 5.1.1实验室温度的波动不超过土2℃/2h；相对湿度不大于80%。 5.1.2电源电压：（220士22)V；频率：（50士1)Hz。 5.1.3运动黏度测定器周围不得存放与实验无关的易燃、易爆和强腐蚀性气体或试剂，不得有强烈的机械振动和其他冷热源影响，实验室洁净无灰尘。 5.2校准设备 5.2.1标准物质
根据运动黏度测定器的计量特性，参照JJG155一1991《工作毛细管黏度计检定规程》的要求，选择两种有证黏度标准物质。 5.2.2测温设备
采用分辨力和短期稳定性均应优于被校准恒温槽最高温场指标3倍的测温仪器或设备。 5.2.3计时器
采用分度值不大于0.01s的秒表或其他计时器。
6校准项目和校准方法
6.1外观检查
测定器各部件应完好、装配应年固：无渗漏水：黏度计完好无损。恒温槽及其连接
管路无漏水现象，透明性能良好，便于观察。无影响使用性能的缺陷。铭牌、编号、安全性能等符合要求。黏度计应满足JJG155一1991《工作毛细管黏度计检定规程》的要求。 6.2温度波动度
设定恒温槽的测量温度，将温度计置于恒温槽内液体高度1/2平面上的工作区域内，恒温槽温度稳定后，以每分钟不少于1次的均匀间隔读取温度示值至少15min。 按式（2）计算温度波动度。
r=± I(Tmx - Tmin)
(2)
式中：△r——温度波动度，℃； 2 JJF1274—2011
Tmax 测量温度最大值，℃； Tmin 测量温度最小值，℃。
6.3温度均匀度
温度均匀度是指工作区域内任意两点之间的温差。
6.3.1水平温度均匀度
按表2的位置，将两只温度计m和n分别置于恒温槽内工作区域的A，和A2两点，温度稳定后，分别读取两只温度计的示值（TmA1），和（TnA2）1。将两只温度计交换位置，温度稳定后，再次读取两只温度计的示值（TmA1）2和（TnA2）2，重复上述的试验，共读取4组示值。
(TmA1)1，（TnA1)2，（TmA1)3，（TnA1)4 (TnA2)1，（TmA2)2，（TnA2）3，（TmA2)4
水平温度均匀度=|TA1—TA2|=［（TmA1）1十（TnA1）2十（TmA1）3十（TnA1）/4
[(TnA2)1+（TmA2)2+（TnA2)+（TmA2)4］/4l
用同样的方法测出其他水平温度均匀度。
6.3.2垂直温度均匀度
校准方法同6.3.1。 垂直温度均勾度=|TA1—TB|=I［（TmA1）1+（TnA1）2+（TmA1）3十（TnA1）4/4
[（TB)+（TmB)+（TnB1)+（TmB1)4/4
用同样的方法测出其他垂直温度均匀度。 温度均匀度的测量温度点如表2所示，以上测得的温度均匀度，取其最大值为垂直
温度均匀度。对工作区域内其他任意2点间的温差进行抽测，结果也应满足技术要求。
表2温度均匀度的测量温度点
水平位置 恒温槽中黏度计 恒温槽中黏度计
恒温槽中黏度计
垂直位置恒温槽内液体高
1的位置
2的位置
j的位置
Al
A2
A,
度的2/3平面
恒温槽内液体高度的1/3平面
Bi
Bz2
B,
6.4黏度测量误差
取一支已标定常数的毛细管黏度计，校准前用汽油或丙酮等清洗剂将毛细管清洗干净，烘干。根据毛细管黏度计内径大小，选择合适的标准物质（标准黏度液在黏度计内的流动时间不小于200S。参照JJG155一1991的要求）。将温度波动控制在标定温度的土2℃/2h条件下，将标准物质装人毛细管黏度计中，并将毛细管黏度计置于运动黏度测定器内，调节黏度计使毛细管（芬式黏度计宽管）垂直，在标定温度下恒温20min。 将标准物质吸至计时球标线上方约5mm处，让液体自然流下，测定液面通过计时球上、下标线所需的时间。重复测定四次，取其平均值，根据式（1）计算运动黏度或黏度计常数。黏度测量误差按式（3）计算：
3
