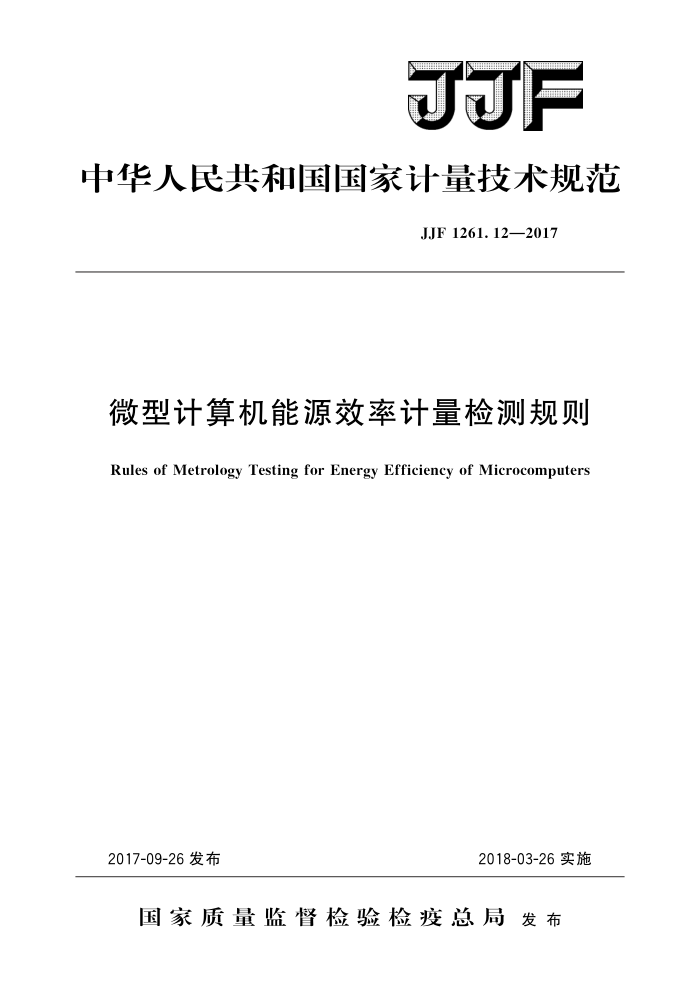

JJF
中华人民共和国国家计量技术规范
JJF 1261.12—2017
微型计算机能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Microcomputers
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.12—2017
微型计算机能源效率
计量检测规则
JJF 1261.12—2017 代替JJF1261.12—2013
Rules of Metrology Testing for Energy
Efficiency of Microcomputers
归口单位：全国法制计量管理计量技术委员会能效标识
计量检测分技术委员会
主要起草单位：中国计量科学研究院
深圳市计量质量检测研究院
参加起草单位：广东省计量科学研究院
北京泰瑞特检测技术服务有限责任公司
辽宁省计量科学研究院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF 1261.12—2017
本规范主要起草人：
武彤（中国计量科学研究院）杭晨哲（中国计量科学研究院）安创文（深圳市计量质量检测研究院
参加起草人：
周登锦（广东省计量科学研究院）韩正涛（北京泰瑞特检测技术服务有限责任公司）李诺（辽宁省计量科学研究院） JJF1261.12—2017
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (5) (5) (5) (5) (5) (5) (5) (7) (7) (7) (7) (8) (8) (10) (16) (17) (20)
范围· 2 引用文件· 3术语和计量单位· 3.1 关闭状态· 3.2 睡眠状态· 3.3 空闲状态 3. 4 典型能源消耗 3. 5 微型计算机能效限定值·
1
概述· 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.31 能效等级· 6 检测条件.. 6.1 环境条件. 6.2检测设备 6.3测量不确定度· 7 检测项目和方法： 7. 1 抽样原则和方法： 7. 2 样本检测 7. 3 原始记录 7. 4 数据处理. 8检测结果· 8.1 能效指标（能源消耗量）计量检测结果合格判据· 8.2 检测结果评定准则 8.3 检测报告附录A 微型计算机典型能源消耗测量不确定度评定示例附录B 微型计算机能源效率计量检测抽样单（格式）附录 C 微型计算机能源效率计量检测原始记录（格式）附录 D 微型计算机能源效率计量检测报告（格式）
I JJF1261.12—2017
引言
为了规范实行能源效率标识管理的微型计算机的能源效率计量检测工作，依据《用
能产品能源效率计量检测规则》（JJF1261.1一2017）的要求，制定本规范
本规范代替JJF1261.12一2013，与JJF1261.12一2013相比，除编辑性修改外，本规范主要变化如下：
本规范名称由“微型计算机能源效率标识计量检测规则”改为“微型计算机能
源效率计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者”信息”等
要求；
原始记录格式和检测报告格式做相应修改（附录C，附录D）。 本规范的历次版本发布情况为：
-JJF1261.12—2013。
II JJF1261.12—2017
微型计算机能源效率计量检测规则
1范围
本规范规定了台式微型计算机、具有显示功能的一体式台式微型计算机（简称“一体机”）和便携式计算机（以上统称“微型计算机”）的能源效率计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于普通用途微型计算机，不适用于工作站及工控机；不适用于具有两个及两个以上独立图形显示单元的微型计算机；不适用于电源额定功率大于750W的微型计算机；也不适用于显示屏对角线小于0.2946m（11.6in）的便携式计算机及
一
体机。
本规范适用于微型计算机能源效率计量监督检测，委托检测可参考本规范进行。生产和销售微型计算机产品的单位亦可参照本规范进行检测。
接受检测的微型计算机应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB28380一2012微型计算机能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范
3术语和计量单位
下列术语和定义适用于本规范。
3.1关闭状态offmode
微型计算机连接到电网电源上功率最低的状态注：适用高级配置和电源管理接口（ACPI）的微型计算机其关闭状态对应ACPI中的S5状态。
?
3.2睡眠状态sleepmode
微型计算机在不关闭情况下能耗较低的状态。该状态可由用户选择进人，也可由微型计算机一段时间不工作后自动进人。
注：适用高级配置和电源管理接口（ACPI）的微型计算机其睡眠状态通常相当于ACPI中的S3
状态。
3.3空闲状态idlemode
微型计算机操作系统已加载完毕、用户配置文件已创建、只提供系统默认的基本应用的状态。
1 JJF1261.12—2017
3.4典型能源消耗typicalenergyconsumption；TEC
微型计算机按照本规范所规定试验和计算方法得出的年能源消耗量，单位为kW·h。
3.5微型计算机能效限定值the minimum allowablevalues of energy efficiencyfor microcomputers
在本规范规定试验条件下，微型计算机所允许的最大的典型能源消耗。
4概述
微型计算机是实行能源效率标识管理的产品。微型计算机是在微型计算机硬件系统的基础上配置必要的外围设备和系统软件构成的实体，微型计算机硬件系统以中央处理器（CPU）为核心，包括RAM、ROM和I/O接口电路以及实体内配接的外围设备电源或扩充单元等硬件设备。 5计量要求
5.1能源效率标识标注
微型计算机的能源效率标识应加施在本体，或最小包装的明显部位。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、典型能源消耗（kW·h）、 产品类型、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合微型计算机能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量）
微型计算机的能效指标（能源消耗量）以典型能源消耗标注。能源效率标识的典型能源消耗标注值应符合GB28380一2012对典型能源消耗限定值的要求。微型计算机能效限定值为表1中能效等级的3级。表1中微型计算机的类型可以通过查表2确定，表1 中微型计算机附加功耗因子之和（Et）可以通过查表3确定，表3中独立显示单元的分类可以通过查表4确定。
微型计算机的典型能源消耗实测值应不大于典型能源消耗的限定值，且微型计算机的典型能源消耗实测值应不大于典型能源消耗的标注值。
表1微型计算机能效等级
kW·h
能源消耗
微型计算机类型
1级 98.0+ZE 125.0+ZEm 159.0+ZEm 184.0+ZEm
2级 148.0+ZE 175.0+ZE 209.0+ZEa 234.0+ZE
3级 198.0+ZE 225.0+ZEm 259.0+ZE 284.0+ZEm
A类 B类 C类 D类
台式微型计算机及
体机
2 JJF1261.12—2017
表1(续)
能源消耗
微型计算机类型
1级 20.0+ZEa 26.0+ZEa 54.5+ZEa
2级 35.0+ZE 45.0+ZE 75.0+ZE
3级 45.0+ZEa 65.0+ZEa 123.5+ZEm
A类 B类 C类
便携式计算机
注：ZE为微型计算机附加功能功耗因子之和。
表2微型计算机分类
配置说明
类型
台式微型计算机及一体机
便携式计算机
下列B类、C类、D类配置以外的台式微型计算机及一体机中央处理器（CPU）物理核心数为2，系统内存大于等于2GB
A类
下列B类、C类配置以外的便携式计算机
具有独立图像显示单元（GPU）
B类
中央处理器（CPU）物理核心数大于 中央处理器（CPU）物理核心数大于等于2， 2，且至少具有以下特征中的一条：
系统内存大于或等于2GB，具有独立图形显示单元（GPU）且显存位宽大于或等于 128位
C类
a）系统内存大于等于2GB； b）具有独立图形显示单元（GPU)
中央处理器（CPU）物理核心数大于或等于4，且至少具有以下特征中的一条： a）系统内存大于等于4GB； b）具有独立图形显示单元（GPU）且显存位宽大于等于128位
D类
注：分类应具有唯一性，符合D类的不应划分到C类
3
