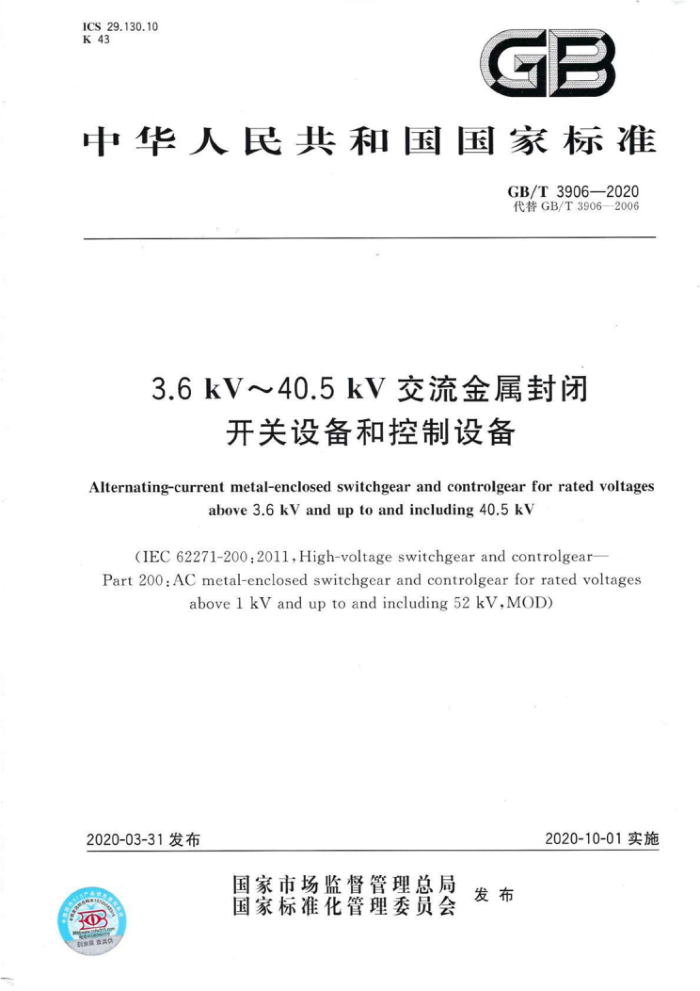

GB/T 3906-2020 代替 GB/T 3906—2006
3.6kV～40.5kV交流金属封闭开关设备和控制设备
Alternating-current metal-enclosed switchgear and controlgear for rated voltages above 3.6kV and up to and including 40.5 kV (IEC62271-200:2011,High-voltage switchgear and controlgear—Part 200:AC metal-enclosed switchgear and controlgear for rated voltages above 1kV and up to and including 52 kV,MOD)
2020-10-01实施
2020-03-31发布
本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替GB/T3906—2006《3.6kV～40.5 kV交流金属封闭开关设备和控制设备》，与GB/T3006—2006相比，主要技术变化如下∶
——增加了固体绝缘包覆元件等术语（见第3章）;
——增加了内部电弧级（IAC）的额定值，并规定了额定电弧故障电流和额定电弧故障持续时间（见5.101);
——增加了额定电缆试验电压额定值，并对交直流试验电压均做出了规定（见5.102）;
——增加了对开关设备和控制设备中主回路均采用固体绝缘包覆元件的要求（见6.4）;
——增加了 X射线发射试验（见6.21）;
——增加了对正常生产产品每隔八年进行绝缘试验的要求（见7.1）;
——增加了"对于隔室采用空气绝缘以及主回路均采用固体绝缘材料包覆元件的金属封闭开关设备和控制设备，若其在凝露和污秽方面的使用条件严于本标准规定的正常使用条件，则应按照附录E进行试验，其他类型的金属封闭开关设备和控制设备可由按制造厂和用户之间的协议确定"（见 7.2.9）;
——增加了对于充流体的和/或主回路均采用固体绝缘材料包覆元件开关设备和控制设备的试验要求（见7.2.10）;
——明确了电缆试验回路的试验电压值和试验持续时间（见7.2.101）;
——增加了对门或盖板、活门、错误方向等的试操作要求，对人力操作手柄提出试验要求，要求对防止接近操作接口的其他装置和滑道完整性进行验证，并对电机驱动联锁提出补充试验要求，以及对上述所有试验给出判据（见7.102.2）;
——增加了主回路均采用固体绝缘包覆元件的性能验证试验（见7.107）;
——重新划分设备运行连续性为四个等级 LSC1/2/2A/2B，并给出示例（见9.102.3）;
——调整 9.103内容，增加了IAC类别等内容，将GB/T3906—2006表3调整到9.104中;
——增加了接地回路的额定值以及电缆试验的额定值（见9.105、9.106）;
——增加了产品对环境的影响（见第 13章）;
——增加了本标准与IEC62271-200∶2011的章条编号对照（见附录A）;
——增加了固体绝缘封闭开关设备和控制设备的电击防护等级（见附录C）;
——按 IEC62271-304 重新修改了附录E;
——调整最大允许的局部放电量，充流体的和/或主回路均采用固体绝缘包覆元件的全属封闭开关设备和控制设备，在试验电压下的最大允许局部放电量确定为20pC，对于其他类型的金属封闭开关设备和控制设备，要求局部放电测量试验满足总装不大于100pC（见F.5）。
本标准使用重新起草法修改采用IEC62271-200.2011《高压开关设备和控制设备 第200部分;额定电压1kV以上52 kV及以下交流金属封闭开关设备和控制设备》。
