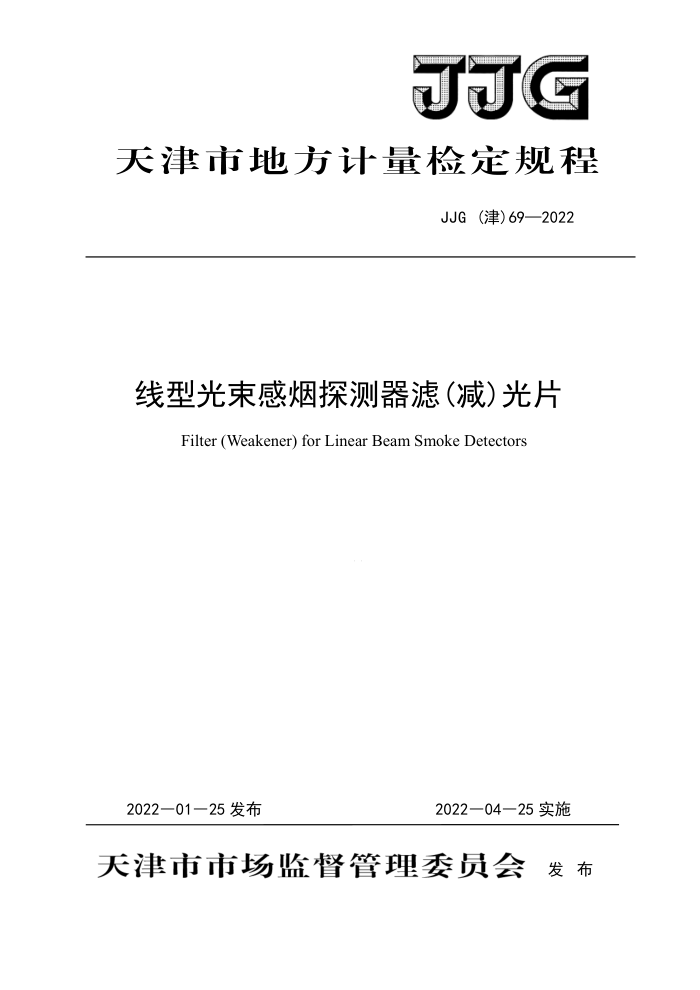

JJG
天津市地方计量检定规程
JJG（津）69—2022
线型光束感烟探测器滤（减）光片
Filter (Weakener) for Linear Beam Smoke Detectors
2022一01一25发布
2022一04一25实施
天津市市场监督管理委员会发布 JJG(津)69—2022
线型光束感烟探测器滤（减）光片检定规程 VerificationRegulationof Filter (Weakener)forLinearBeamSmoke Detectors
JJG（津）69-2022
归口单位： 天津市市场监督管理委员会
起草单位：天津市计量监督检测科学研究院
本规程委托天津市计量监督检测科学研究院负责解释 JJG(津)69—2022
本规程主要起草人：
姚尧（天津市计量监督检测科学研究院）
田郁郁（天津市计量监督检测科学研究院）
王志鹏（天津市计量监督检测科学研究院）
郭知明（天津市计量监督检测科学研究院）
参加起草人：
程鹏（天津市计量监督检测科学研究院）常子栋（天津市计量监督检测科学研究院）白玉洁（天津市计量监督检测科学研究院） JG(津)69—2022
目录
引 1范围 2引用文件. 3术语和计量单位， 4概述 5计量性能要求. 5.1减光值均匀性 5.2正反面减光值差值 5.3减光值年变化量. 6通用技术要求 6.1外观 6.2标志与标识. 7计量器具控制. 7.1检定条件 7.2检定项目. 8检定方法 8.1通用技术要求. 8.2减光值均匀性. 8.3正反面减光值差值 8.4减光值年变化量 9检定结果处理. 10检定周期附录A检定原始记录格式（推荐）附录B检定证书检定内页格式（推荐）附录C检定结果通知书检定内页格式（推荐）
II
1
1
1
2
: 2 2
:2 2 3 .3
4
+
4
X
5
.6 JJG(津)69—2022
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规程的制定参考了GB14003-2005《线型光束感烟火灾探测器》、GB15322.4-2019 《可燃气体探测器第4部分：工业及商业用途线型光束可燃气体探测器》和JG 1034-2008《光谱光度计标准滤光器》等技术文件
本规程为首次发布。
II JJG(津)69—2022
线型光束感烟探测器滤（减）光片检定规程
1范围
本规程适用于线型光束感烟探测器配套滤(减)光片的首次检定、后续检定和使用中
检查。
2引用文件
本规程引用了下列文件 JJG1034-2008 七谱光度计标准滤光器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最近版本（包括所有的修改单）适用于本规程。
3术语和计量单位
减光值 value of light reducing 光束通过滤光片后的衰减程度，计量单位为dB
4概述
线型光束感烟探测器滤(减)光片(以下简称“滤(减)光片”)，是线型光束感烟探测器的配套元件，通过吸收火灾探测器光路中的红外线来模拟物质燃烧时产生的烟雾粒子对红外光束的吸收或散射，使到达探测器的红外光束强度减小，由此判定火灾探测器是否在规定响应阀值时进行报警。滤(减)光片感光范围一般为800nm~950nm。
5计量性能要求
5.1减光值均匀性
减光值<1dB时，不大于0.04dB；减光值>1dB时，不大于0.4dB。 5.2正反面减光值差值
减光值<1dB时，不大于0.04dB；减光值>1dB时，不大于0.4dB， 5.3减光值年变化量
减光值<1dB时，不大于0.04dB；减光值>1dB时，不大于0.4dB。 JJG(津)69—2022
6通用技术要求
6.1外观
滤(减)光片工作表面应平整、清洁、干燥，整体直观颜色均匀，无裂纹、条纹、气泡、斑点、划痕等缺陷 6.2标志与标识
滤(减)光片外包装上应标有名称，编号、型号、生产厂家、出厂日期。
7计量器具控制
计量器具控制包括首次检定、后续检定以及使用中检查
7.1检定条件 7.1.1 环境条件 7.1.1.1 环境温度： (23±5)°℃C。 7.1.1.2 相对湿度： ≤65% 7.1.1.3 7.1.1.4 检定 定环境中不应有引起滤光片或其膜层腐蚀的气体 7.1.2 金定用设备
供电电源： AC(220±2 22)V, (50+ 1 1)Hz
滤(减)光片检定装置：波长分辨力优于0.05nm；波长示值误差优于±0.3nm； 特征波长点透射比 的示值误差优于土0.2%；杂散辐射水平低于0.001%；测量的光谱范围应覆盖800mm~950nm范围。 7.2检定项目
T
检定项目见表1。
表1 线型光束感烟探测器滤（减）光片检定项目一览表
首次检定
检定项目通用技术要求减光值均匀性正反面减光值差值减光值年变化量
使用中检查
后续检定
+ +
+
+ +
+
注：“+"为需要检定项目；“"为不需要检定项目 8 检定方法
2 JJG(津)69—2022
8.1通用技术要求
按6.1、6.2的要求，目测及手动进行检查。如需对滤(减)光片表面进行清洁处理，可用洗耳球吹净表面浮尘；经委托方允许后，对污染严重的滤(减)光片用脱脂棉蘸洗净液(乙醇和乙醚的1:4混合物)擦净表面。 8.2减光值均匀性
按仪器使用说明书的要求预热滤(减)光片检定装置，选择透射比测量方式，在校准波长点用空气作为空白，调整仪器透射比为100%，插入挡光板调整透射比为0%，然后将滤(减）光片中心垂直置于样品光路中，在特征波段800nm~950nm，每隔15nm测量一次透射比，计算所有测量点透射比的平均值作为这一特征波段的透射比，按公式(1) 计算该特征波段减光值。重复测量3次，按公式(2)计算特征波段平均减光值。
A =10×lg(1/ T)
(1)
(2)
3
式中：
A一一特征波段第i次测量减光值，dB：
T——特征波段第i次测量透射比，%;
A一一特征波段3次测量平均减光值，dB。
按上述方法，依次测量距滤(减)光片中心点上、下、左、右各5mm处的减光值，按式(3)计算减光值均匀性，
A = Amax - Amin
(3)
式中：
AA一减光值均匀性，dB；
Amax— 中心点及上、下、左、右位置测量值的最大值，dB；
Amin一一中心点及上、下、左、右位置测量值的最小值，dB。
