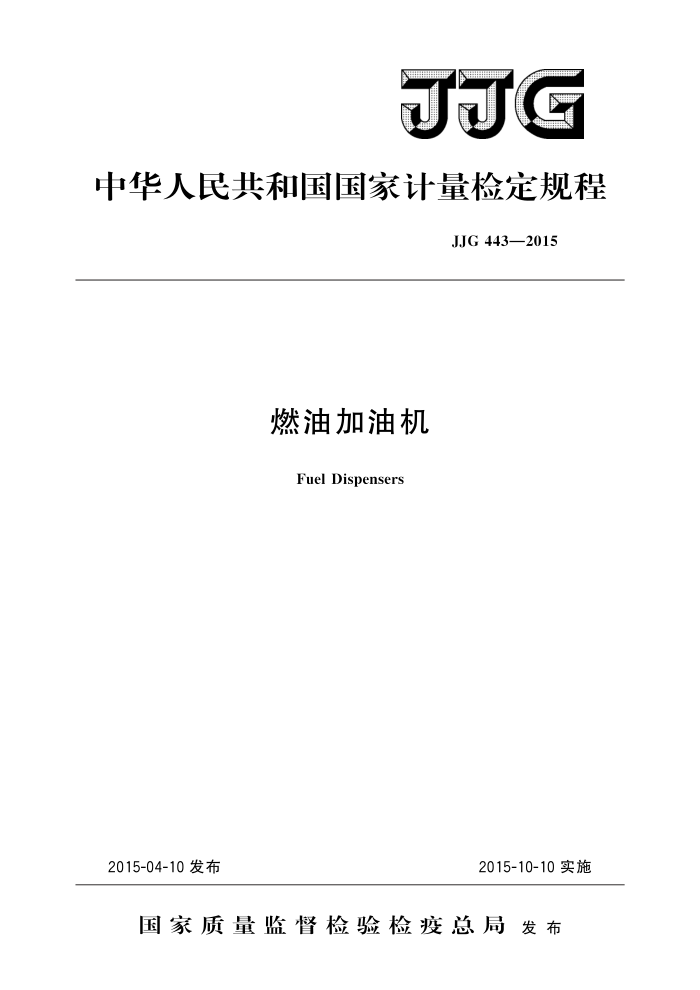

JJG
中华人民共和国国家计量检定规程
JJG 443—2015
燃油加油机 Fuel Dispensers
2015-10-10实施
2015-04-10发布
国家质量监督检验检疫总局发布 JJG 443—2015
燃油加油机检定规程 Verification Regulation of
JJG443—2015 代替JJG443—2006
规程正文部分
Fuel Dispensers
归口单位：全国流量容量计量技术委员会主要起草单位：北京市计量检测科学研究院
广东省计量科学研究院
上海市计量测试技术研究院
参加起草单位：浙江省计量科学研究院
北京市朝阳区计量检测所
江阴市富仁高科股份有限公司
本规程委托全国流量容量计量技术委员会负责解释 JJG443—2015
本规程主要起草人：
杨 静（北京市计量检测科学研究院）吴伟龙（广东省计量科学研究院）
张进明（上海市计量测试技术研究院）
参加起草人：
詹志杰（浙江省计量科学研究院）王子钢（北京市计量检测科学研究院）
杨经荣（北京市朝阳区计量检测所）张辉（江阴市富仁高科股份有限公司） JJG443—2015
目 录
引言 1
(I) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (6) (7) (7) (7) (8) (9) (13)
范围· 引用文件：
2
3术语和计量单位 3.1术语.. 3.2计量单位 4 概述 4.1构造·· 4.2工作原理 4.3 用途· 5计量性能要求.. 5.1加油机的最大允许误差· 5.2加油机的付费金额误差 6通用技术要求， 6.1铭牌和标记· 6.2外观结构·· 6.3 自锁功能· 7计量器具控制· 7.1检定条件… 7. 2 检定项目· 7. 3 检定方法· 7. 4 计算公式. 7. 5 数据处理· 7. 6 检定结果的处理· 7. 7 检定周期· 附录A检定证书/检定结果通知书内页信息及格式附录B加油机检定记录附录 C 加油机自动检定装置
.
I JJG443—2015
引言
本规程是以GB/T9081一2008《机动车燃油加油机》、国际法制计量组织（OIML）的国际建议R117-1e2007《非水液体动态测量系统第1部分：计量和技术要求》（Dy namic measuring systems for liquids other than water. Part l: Metrological and technical requirements）为技术依据，结合了我国燃油加油机的行业现状，对JJG443一2006进行修订的。在主要指标上与GB/T9081一2008等效，与国际建议部分等效。根据工作需要，将JJG443一2006《燃油加油机》拆分为检定规程和型式评价大纲。本规程与 JJG443一2006相比，除编辑性修改外主要技术变化如下：
增加了引言部分：增加了自锁功能；增加了计量单位；增加了加油机工作原理中潜油泵的内容，删除了视油器；增加了加油机的用途；增加了指示装置的显示控制板不得有微处理器的要求；调整了加油机的重复性计算方法和技术要求；删除了流量测量变换器的部分技术要求；删除了与税控功能相关的内容；删除了与型式评价相关的内容：增加了附录C自动检定装置的内容。
本规程的历次版本发布情况为：
JJG443一1986计量加油机试行检定规程； JJG4431998燃油加油机； JJG443—2006燃油加油机。
II JJG443—2015
燃油加油机检定规程
1范围
本规程适用于燃油加油机（以下简称加油机）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： GB/T9081一2008机动车燃油加油机凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语
本规程除引用GB/T9081一2008中3.5～3.20的术语外，还采用下列术语：
3.1.1加油机fueldispensers
用来给车辆添加液体燃料的一种液体体积测量系统。当用户有IC卡支付、油气回收、税控功能等其他要求时，可以具备这些功能。用于国内油品贸易结算的加油机应具有自锁功能。 3.1.2自锁功能self-lockingfunction
当加油机内涉及到计量的应用程序或参数被非法变更时，或当加油机的脉冲当量异常时，加油机应被锁机。 3.1.3流量测量变换器 flowmeasurementtransducer
将油品的流动量转换为机械转动信号送给编码器的部件。 3.1.4编码器encoder
将流量测量变换器的机械转动信号转换为脉冲信号送给计控主板的部件。 3.1.5计控主板measurementcontrollingboard
主要由计量微处理器、监控微处理器、存储器等组成，其功能是接收编码器送来的脉冲信号生成加油数据并具有其他控制功能：加油数据经监控微处理器处理后送指示装置显示。 3.1.6最小付费变量minimumspecifiedquantitydeviation
加油机的最小付费变量为单价与最小体积变量的乘积。
3.1.7自动检定装置automaticverificationdevice
由传感器、数字转换程序和计算机程序等实现加油机自动检定过程的综合系统。
3.2计量单位
体积单位：升，符号L；
1 JJG443—2015
流量单位：升每分钟，符号L/min；压力单位：帕［斯卡］，符号Pa；温度单位：摄氏度，符号℃；时间单位：秒，符号s。
4概述 4.1构造
加油机一般是由油泵、油气分离器、流量测量变换器、控制阀、编码器、计控主板、指示装置、油枪等主要部件组成的液体体积测量系统。 4.2工作原理
自带泵型加油机由电动机驱动油泵，油泵将储油罐中的燃油经油管及过滤器泵入油气分离器进行油气分离；潜油泵型加油机由计控主板发出控制信号送到潜油泵控制盒：启动潜油泵。在泵压作用下燃油经流量测量变换器、输油管、油枪输至受油容器。工作原理见图1。
指示装置
计控主板
编码器
油枪
流量测量变换器
油气分离
油泵
电机
储油罐潜油泵
图1工作原理图
4.3用途
加油机主要用于为车辆添加液体燃料，计量各种液体燃料的累计体积流量。 5计量性能要求
5.1加油机的最大允许误差
加油机最大允许误差为士0.30%，其重复性不超过0.10%。 5.2加油机的付费金额误差
加油机显示的付费金额不大于单价和体积示值计算的付费金额，且二者之差的绝对值不超过最小付费变量。 2 JJG443—2015
6通用技术要求
6.1铭牌和标记 6.1.1加油机铭牌应标明：
a）制造厂名； b）产品名称； c）规格型号； d）制造年、月； e）出厂编号； f）流量范围； g）最大允许误差； h）最小被测量； i）电源电压： j）Ex标志和防爆合格证编号； k）CMC标志及编号。
6.1.2多于一条油枪的加油机应标注油枪编号。 6.2外观结构 6.2.1指示装置
加油机的指示装置应显示单价、付费金额、交易的体积量。单价显示的每个数字的高度应不小于4mm；付费金额、交易的体积量显示的每个数字的高度应不小于 10 mm。
加油机显示的体积量应是工况条件下的体积量。 6.2.2当多条油枪共用一个流量测量变换器时，其中一条油枪加油时，其他油枪应由控制阀锁定不能加油。 6.2.3在加油机的流量测量变换器的调整装置处、编码器与流量测量变换器之间、计控主板与机体间的三个位置应加封印。 6.2.4计控主板与指示装置的连接电缆中间不得有接插头。 6.2.5指示装置的显示控制板不得有微处理器。 6.3自锁功能
自锁功能由监控微处理器、编码器、POS机和相应的程序来实现。当加油机内涉及到计量的应用程序或参数被非法变更时，加油机应被锁机。 6.3.1监控微处理器
当计量微处理器或编码器中微处理器的程序被非法变更时，监控微处理器应对加油机进行锁机，即不能进行加油操作。 6.3.2编码器和计控主板 6.3.2.1编码器应与监控微处理器进行相互验证，当编码器与监控微处理器相互验证失败时，加油机应不工作。 6.3.2.2初始化后的加油机，更换计控主板后，如不重新初始化，在进行3次加油操
3
