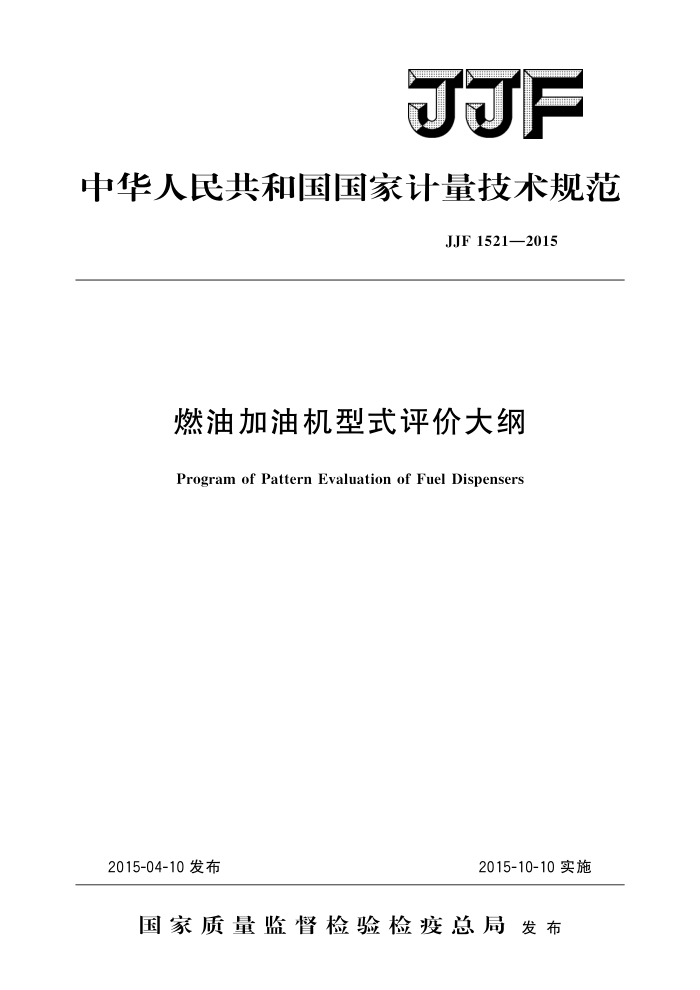

JJF
中华人民共和国国家计量技术规范
JJF 1521—2015
燃油加油机型式评价大纲
Program of Pattern Evaluation of Fuel Dispensers
2015-04-10发布
2015-10-10实施
国家质量监督检验检疫总局发布 JJF1521—2015
燃油加油机型式评价大纲 Program of Pattern Evaluation of
JJF1521—2015 代替JJG443—2006
的附录A
Fuel Dispensers
归口单位：全国流量容量计量技术委员会
主要起草单位：北京市计量检测科学研究院
广东省计量科学研究院上海市计量测试技术研究院
参加起草单位：浙江省计量科学研究院
江阴市富仁高科股份有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1521—2015
本规范主要起草人：
杨 静（北京市计量检测科学研究院）吴伟龙（广东省计量科学研究院）张进明（上海市计量测试技术研究院）
参加起草人：
詹志杰 （浙江省计量科学研究院）王子钢（北京市计量检测科学研究院）张辉 (江阴市富仁高科股份有限公司) 何岩 (北京市计量检测科学研究院) JJF1521—2015
录
目
引言 1 范围· 2 引用文件 3术语· 3.1加油机 3.2 自锁功能· 3.3 流量测量变换器。 3.4编码器 3. 5 计控主板· 3.6 最小付费变量 4 概述· 5 法制管理要求 5. 1 计量单位 5. 2 结构· 5. 3 标志· 5. 4 自锁功能 5. 5 掉电保护和复显. 6 计量要求 6.1加油机的最大允许误差和重复性· 6.2 加油机的流量范围· 6.3 加油机的付费金额误差： 6.4 加油机的最小被测量及其最大允许误差和重复性 6.5 加油机流量中断状态的最大允许误差和重复性.·· 6.6 加油机的最小体积变量·
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (6) (6) (7) ( 7) (7) (7) 1
通用技术要求· 7.1外观及结构 7.2功能要求.
7
环境适应性 7. 4 稳定性 8 型式评价项目表
7. 3
9
提供样机的数量及样机的使用方式 9.1 提供样机的数量·· 9.2样机的使用 10试验项目的试验方法、试验条件以及数据处理和合格判据 JJF1521—2015
10.1 自锁功能试验 10.2 加油机的示值误差、重复性、付费金额误差、流量范围试验 10.3 加油机的最小被测量示值误差、重复性试验 10.4 流量中断状态的示值误差、重复性试验 10.5 油气分离试验 10.6 软管内容积试验 10.7 气候环境适应性试验 10.8 电源适应性试验 10.9电磁环境适应性试验 10.10稳定性试验· 11试验项目所用计量器具表附录A型式评价记录格式
(7) (8) (10) (11) (11) (13) (14) (16) (17) (20) (21) (22)
++
II JJF1521—2015
引言
本规范是以国家标准GB/T9081一2008《机动车燃油加油机》、国际法制计量组织（OIML）的国际建议R117-1e2007《非水液体动态测量系统第1部分：计量和技术要求》 (Dynamic measuring systems for liquids other than water. Part l: Metrological and technicalrequirements）、R118el995《机动车燃油加油机型式评价试验过程和试验报告格式》（Testing procedures and test report format for pattern evaluation of fuel dispensersformotorvehicles）为技术依据，结合了我国燃油加油机的行业现状，对 JJG443一2006版本附录A的“型式评价试验方法”进行修订的。主要的技术指标与国家标准等效，与国际建议部分等效。本规范与JJG443一2006版本附录A的“型式评价试验方法”相比，除编辑性修改外主要技术变化如下：
在定义中增加了自锁功能；一在通用技术要求中增加了指示装置的要求；
在通用技术要求中增加了设置专用接口的要求；
一
增加了指示装置的显示控制板不得有微处理器的要求；删除了与税控功能相关的章节和附录；调整了加油机和最小被测量的重复性计算方法和技术要求；调整了稳定性试验的评价要求；删除了运输适应性试验；
一
删除了软管导静电性试验；
一
增加了第9章“提供样机的数量和样机的使用方式”的内容；一增加了第10章“试验项目的试验方法、试验条件以及数据处理和合格判据”
的内容；
增加了第11章“试验项目所用计量器具表”的内容；增加了附录A“型式评价记录格式”的内容。
-
本型式评价大纲实施后，原批准的型式无需进行全部或部分评价。 本规范的历次版本发布情况为：
JJF1060一1999《税控燃油加油机定型鉴定大纲》； -JJG443一2006《燃油加油机》附录A。
II JJF1521—2015
燃油加油机型式评价大纲
1范围
本型式评价大纲适用于燃油加油机（以下简称加油机）的型式评价
?
2 引用文件
GB/T2423.1—2008电工电子产品环境试验 第2部分：试验方法 试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 验第2部分：试验方法 试验B：
高温
GB/T2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热试验方法
GB/T9081—2008 机动车燃油加油机 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006E 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.5—2008 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.112008 电磁兼容试验和测量技术电压暂降、短时中断和电压
变化的抗扰度试验
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
本规范除引用GB/T9081一2008中3.5～3.20的术语外，还采用下列术语。 3.1加油机fueldispensers
用来给车辆添加液体燃料的一种液体体积测量系统。当用户有IC卡支付、油气回收、税控功能等其他要求时，可以具备这些功能。用于国内油品贸易结算的加油机应具有自锁功能， 3.2自锁功能self-lockingfunction
当加油机内涉及到计量的应用程序或参数被非法变更时，或当加油机的脉冲当量异常时，加油机应被锁机。 3.3流量测量变换器flowmeasurementtransducer
将油品的流动量转换为机械转动信号送给编码器的部件。 3.4编码器encoder
将流量测量变换器的机械转动信号转换为脉冲信号送给计控主板的部件。
1 JJF1521—2015
3.5计控主板 measurementcontrollingboard
主要由计量微处理器、监控微处理器、存储器等组成，其功能是接收编码器送来的脉冲信号生成加油数据并具有其他控制功能，加油数据经监控微处理器处理后送指示装置显示。 3.6最小付费变量minimumspecifiedpricedeviation
加油机的最小付费变量为单价与最小体积变量的乘积。
4概述
加油机一般是由油泵、油气分离器、流量测量变换器、控制阀、编码器、计控主板、指示装置、油枪等主要部件组成的液体体积测量系统。主要用于为车辆添加液体燃料，计量各种液体燃料的累计体积流量。
加油机工作原理：自带泵型加油机由电动机驱动油泵，油泵将储油罐中的燃油经油管及过滤器泵入油气分离器进行油气分离；潜油泵型加油机由计控主板发出控制信号送到潜油泵控制盒，启动潜油泵。在泵压作用下燃油经流量测量变换器、输油管、油枪输至受油容器。工作原理见图1。
指示装置
计控主板
编码器
流量测量变换器
油枪
油气分离
油泵
电机
储油罐潜油泵
图1工作原理图
流量测量变换器、油泵（含油气分离器）、计控主板、显示控制板为加油机的关键零部件。对于潜泵式加油机，潜泵不列人关键零部件。
5法制管理要求
5.1计量单位
加油机进行贸易结算的计量单位为升（L），交易金额单位为人民币（元）。
2
