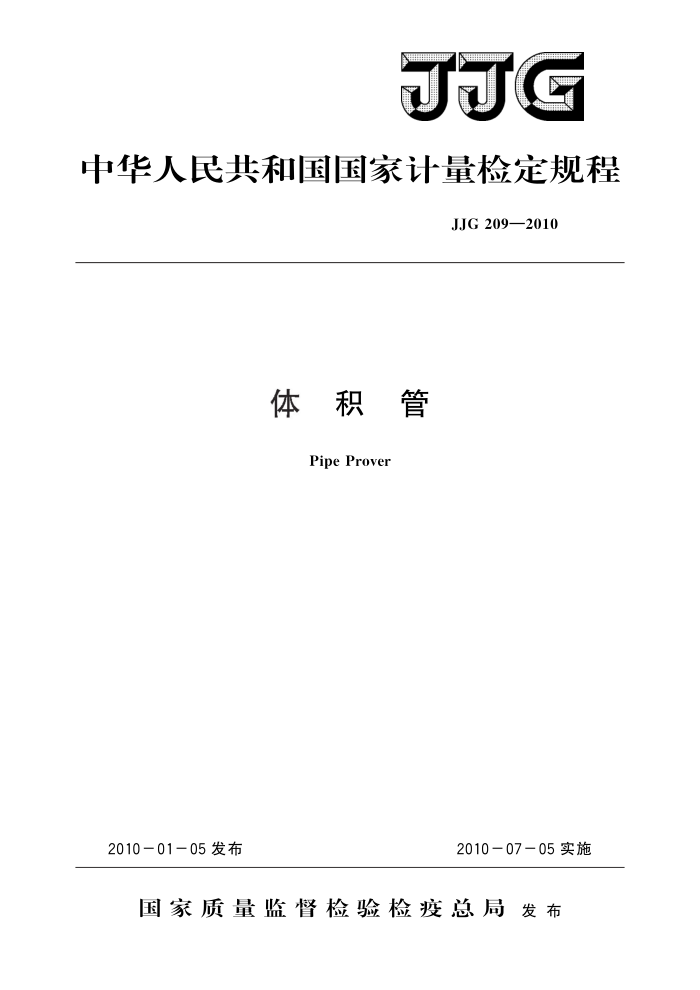

JJG
中华人民共和国国家计量检定规程
JJG 209—2010
体积管
Pipe Prover
201007－05实施
2010-01-05发布
国家质量监督检验检疫总局发布 JJG209—2010
体积管检定规程 Verification Regulation of
JJG 209—2010 代替JJG209—1994
Pipe Prover
本规程经国家质量监督检验检疫总局于2010年1月5日批准，并自
2010年7月5日起施行。
归口单位：全国流量容量计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：国家水大流量计量站
开封仪表有限公司
上海方龙流量校验设备制造有限公司
河南省计量科学研究院
国防科技工业第一计量测试研究中心
本规程委托全国流量容量计量技术委员会负责解释 JJG 209—2010
本规程主要起草人：
徐英华（中国计量科学研究院）参加起草人：
王自和（国家水大流量计量站）孟 涛（中国计量科学研究院）李永杰（开封仪表有限公司）蒋耀龙（上海方龙流量校验设备制造有限公司）崔耀华（河南省计量科学研究院）刘彦军（国防科技工业第一计量测试研究中心） JJG 209—2010
录
目
1 范围 2 引用文献 3 术语和定义 4 概述 4 1 工作原理 4.2 组成 4 3 型式 44 用途 5 计量性能要求 5 1 重复性 52复现性 6通用技术要求
(1) (1) (1) (1) (1) (1) (2) (5) (5) (5) (5) (5) (5) (5) (6) (6) (6) (7) (7) (11) (11) (12) (13) (15) (16) (17) (18)
随机文件 62 外观 63密封性
6 1
计量器具控制 7 1 检定条件 7 2 检定项目 7 3 检定方法 7 4 检定结果的处理· 7. 5 检定周期：附录A密封性试验方法附录 B 标准表法附录 C 水的体膨胀系数βw表附录D 水的压缩系数Fw表附录Et分布在置信概率95%与自由度的t。（）值附录F 检定证书及检定结果通知书（数据页）格式
. JJG209—2010
体积管检定规程
1范围
本规程适用于以液体为介质的各种结构型式的体积管的首次检定、后续检定和使用中检验。
2 引用文献
下列标准、规范所包含的条文，通过引用而构成本规程的条文 GB/T172861一1998《液态烃动态测量体积计量流量计检定系统 第1部分：
一般原则》
GB/T172862一1998《液态烃动态测量体积计量流量计检定系统 第2部分：体积管》
GB/T172864一2006《液态烃动态测量 体积计量流量计检定系统 第4部分：体积管操作人员指南》
使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和定义
下列术语和定义适用于本规程。
31管体pipeprover body
由横截面为圆形的管组成的环形管道或直形管道。 32置换器displacer
用于置换液体体积，在环形管道或直形管道内移动的球或活塞。 33检测开关detectorswitch
置换器通过标准容积段时，能精确测定置换器位置的开关或位移传感器。
34标准容积段standard volumesection
体积管两个检测开关之间的容积段。 35标准容积standardvolume
在标准状态下（20℃，101325kPa）标准容积段的容积。
4概述 41工作原理
当体积管内的置换器在液体推动下，以一定的速度先后触发两个检测开关时，将置换出的液体导进标准器内：由标准器的指示值经换算求得体积管的标准容积值。 42组成
体积管是由管体、标准容积段、置换器、检测开关、阀和密封转换机构及控制系统
1 JJG209—2010
等组成。 421管体
体积管管体的内表面需要进行加工或具有良好的耐磨、耐油和耐腐蚀性的涂层，其涂层与管壁要有较强的结合力并要求均匀，不得有皱纹、脱皮和疤痕。 422标准容积段
标准容积段的管件和弯头要求是圆截面的、等直径的、光滑的，其管段的连接要保证同轴。 423置换器
球式体积管一般采用表面光滑，无明显划痕的中空弹性球作为置换器，球内注满水
或乙二醇等液体，注液充压时，可适当膨大。由充液后直径比体积管标准容积段的内径大2%～4%的球在其运行时与管壁有良好的密封性。
活塞体积管一般采用具有良好密封性能的圆柱形活塞作为置换器。 424检测开关
检测开关具有足够的发讯灵敏度和可靠性。并对在正反两个方向上运行的置换器，都能准确无误地给出触发信号。 425阀和密封转换机构
在体积管上完成流体方向或置换器动作转换的阀（换向阀或旁通阀等）或密封转换机构，置换器在到达检测开关之前和在标准容积段中运行时，这些阀或密封转换机构要保证密封。 426控制系统
控制系统要稳定可靠地完成体积管的各种逻辑动作、数据采集和处理等过程。 43型式
按置换器形式，体积管可分为球式体积管和活塞式体积管。球式体积管分为单向型体积管和双向型体积管。活塞式体积管可分为主动式体积管和被动式体积管两种型式。 431单向型
单向型体积管，如图1所示。其置换器在体积管内沿着给定的一个方向运行，以置换器在一次运行中，从标准容积段所置换出来的液体体积，换算到标准状态下，作为体积管的标准容积值。 432双向型
双向型体积管，如图2所示。其置换器在体积管内作往返运行：并且以置换器在标
准容积段内所置换出来的液体体积，换算到标准状态下，作为体积管的标准容积值。 433活塞式
活塞式体积管也称为小体积管，图3、图4所示为被动式活塞体积管，图3为带内提升阀的单向活塞体积管，图4为带外旁通阀的单向活塞体积管。其一端有测量杆，使活塞在移动相同距离的情况下，不同运行方向上所置换出来的液体的容积不相等，对这种形式的体积管要根据检定流量计的需要检定其上游容积或下游容积。图5为主动式活塞体积管结构示意图。 2 JJG209—2010
T (P
104
图1单向型体积管
1一压力测量仪表：2一温度测量仪表；3一挡球栅；4一排气阀；5一检测开关Ⅱ： 6一标准容积段；7一脉冲计数器或计算机控制系统；8一检测开关I；9一排液阀： 10一置换器导板；11一被检流量计；12一双关断阀；13一快开盲板；14一推球器；
15一密封机构；16一置换器；17—信号电缆
①?
文
11
图2双向型体积管
1一压力测量仪表；2一温度测量仪表；3一排气阀：4一快开盲板；5一检测开关I： 6一标准容积段；7一脉冲计数器或计算机控制系统：8一检测开关Ⅱ：9一排液阀： 10一置换器；11一被检流量计；12一四通换向阀；13一双关断阀；14一信号电缆
3 JJG209—2010
图3带内提升阀的单向活塞体积管 1一活塞及提升阀；2一检测开关；3一出口：4一入口
0000000
-
二
K
X
10
12
13
图4带外旁通阀的单向活塞体积管
1一出口旁通孔；2—计量缸体；3—软管；4一环形密封；5一人口旁通孔；6—活塞密封检查孔； 7—检测开关；8—一触发标记；9—制动孔；10—外缸体；11一旁通阀；12一出口；13—人口
