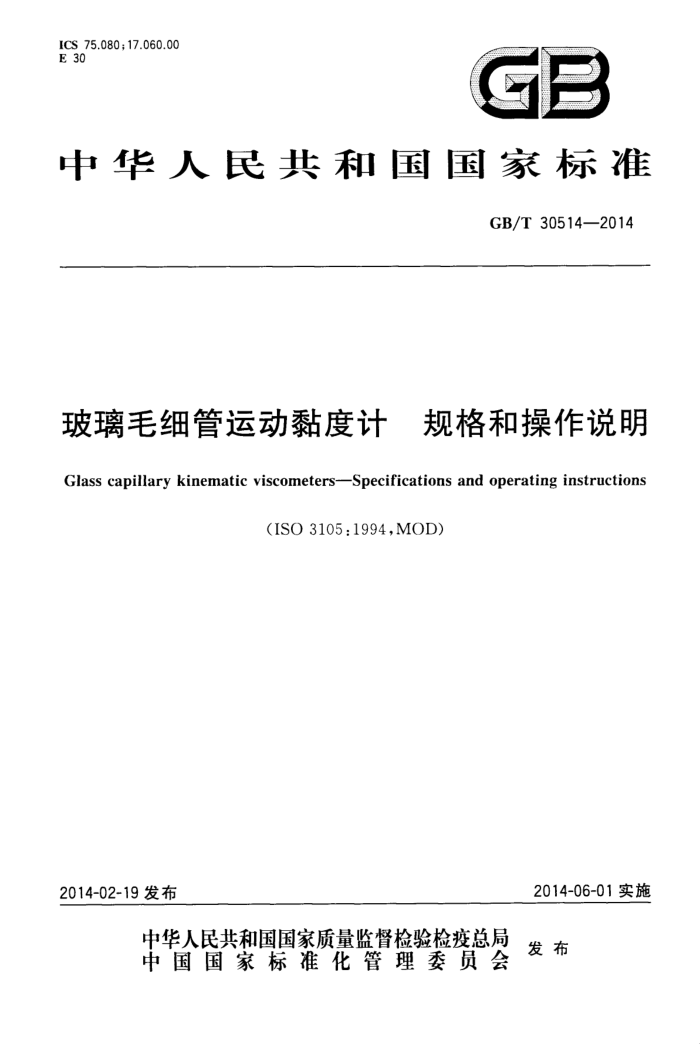

ICS 75.080 ; 17.060.00 E 30
中华人民共和国国家标准
GB/T 30514—2014
玻璃毛细管运动黏度计 规格和操作说明
Glass capillary kinematic viscometers-Specifications and operating instructions
(ISO 3105:1994,MOD)
2014-06-01实施
2014-02-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30514--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO3105：1994《玻璃毛细管运动黏度计规格和操作说明》。 本标准与ISO3105:1994相比，在结构上增加了第8章和第9章。 本标准与ISO3105:1994的技术性差异及其原因如下：
在第2章规范性引用文件中增加了JJG155、SH/T0173-—1992和SH/T0526，以满足我国黏度计应用和检定的实际需要；一在6.3中增加可使用符合我国相关标准要求的黏度标准油，以满足我国黏度计校准和检定的实际使用; 增加第8章黏度计的校准要求，补充在黏度计出售和使用前，需按本标准规定进行校准或检定，并对我国常用工作毛细管黏度计所使用的检定规程予以明确，以确保黏度计生产和使用质量符合标准要求； —增加第9章标志和包装，对黏度计上应有的标志予以说明，并给出黏度计的包装要求，以规范
黏度计的标志和包装；在附录A的表A.8中，删除了ISO3105:1994表A.8中对平开维奇黏度计管N、P和E处管内径的尺寸规定，因该内径尺寸不符合平开维奇玻璃毛细管黏度计的设计原理和使用要求；
一在附录C有关坎农-芬斯克不透明黏度计的图C.1中，增加此黏度计带支管的管L局部的图
示，以方便黏度计的操作使用。 本标准还做了下列编辑性修改：
在第1章范围中增加注，明确我国现行石油化工行业标准SH/T0173—1992中所规定的 BMN-1型、BMN-2型和BMN-3型黏度计，符合GB/T30515透明和不透明液体石油产品运动黏度测定方法标准的精密度要求，以方便我国石油产品运动黏度测定的实际应用； -在6.2.5有关重力加速度对黏度计校正常数的修正说明后增加注，明确不同实验室之间重力加速度比值的影响范围，以方便使用；在A.1.1中增加注，说明符合SH/T0173-—1992中BMN-1型和BMN-2型要求的平开维奇黏度计，可较好满足GB/T30515中透明液体石油产品运动黏度测定方法的精密度要求，以提供设计更为合理可靠的平开维奇黏度计，方便我国石油产品运动黏度测定的使用需要；在B.1有关悬液式黏度计种类概述中，增加了ISO3105:1994所遗漏的DIN乌别洛德黏度计； -将图C.4中ISO3105:1994所标注的L-18更改为N-18，与操作说明的文字相对应； -对ISO3105：1994中有些黏度计规格尺寸表，包括表A.5、表B.2、表B.4和表C.1中的个别尺寸数字的错误进行了更正。
本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280)提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/TO
280/SC1)归口。
本标准起草单位：中国石油化工股份有限公司石油化工科学研究院、中国检验检疫科学研究院本标主要起草人：杨婷婷、郭涛、陈洁、陈会明、王璨。
1 GB/T 30514--2014
玻璃毛细管运动黏度计规格和操作说明
警告：本标准的使用可能涉及某些有危险的材料、操作和设备，但并未对与此有关的所有安全问题都提出建议。使用者在应用本标准之前有责任制定相应的安全和保护措施，并确定相关规章限制的适用性。
1 范围
本标准规定了玻璃毛细管运动黏度计的规格和操作说明，也规定了这些黏度计的校准方法。 本标准适用于按GB/T30515步骤应用于石油产品运动黏度测定的玻璃毛细管黏度计。 本标准所规定的黏度计类型为改进型奥斯特瓦尔德（Ostwald）（奥氏）黏度计（附录A）、悬液式黏
度计（附录B)和逆流黏度计（附录C）。其他可满足GB/T30515运动黏度测定精密度要求的玻璃毛细管黏度计也可使用。
注：经验证,SH/T 0173--1992中 BMN-1型和 BMN-2型平开维奇（Pinkevitch）黏度计可满足GB/T 30515中透明
液体石油产品运动黏度测定的精密度要求;SH/T 0173-1992中BMN-3型坎农-芬斯克(Cannon-Fenske)不透明黏度计可满足GB/T30515中不透明液体石油产品运动黏度测定的精密度要求。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。
GB/T27025检测和校准实验室能力的通用要求（GB/T27025--2008，ISO/IEC17025:2005， IDT)
GB/T30515透明和不透明液体石油产品运动黏度测定法及动力黏度计算法（GB/T30515- 2014,1SO 3104:1994, MOD)
JJG155工作毛细管黏度计检定规程 SH/T0173—1992玻璃毛细管黏度计技术条件 SH/T 0526　黏度标准油
3黏度计各部件的标示符号
对各附录中所述的每支黏度计的各指定部件采用字母标示，当在正文中对这些黏度计进行引用时，也采用这些字母符号标示。在各附录中各黏度计图中最常用的字母符号如下：
A：下贮球; -B:悬置水平球;
—C、J·计时球; —D：上贮球; —E、F、I:计时标线; -—G、H:装样标线; —K:溢流管; GB/T 30514—2014
--—L:夹持管; —M：下部通气管；
N上部通气管; —P:连接管;
R：工作毛细管。
4黏度计的材料和制造
4.1所有黏度计都应采用完全退火的、低膨胀的硼硅玻璃制造。每支黏度计都应固定标有尺寸标号、 序列号以及生产厂家标识。所有计时标线均应蚀刻，并用不透明的颜料充填，或使其成为黏度计的固定部分。 4.2除菲茨西蒙斯（FitzSimons）黏度计和亚特兰泰克（Atlantic）黏度计外，所有黏度计的构造均应适于穿过恒温浴盖上直径为51 mm 的孔口而安置于恒温浴中。恒温浴中液体深度至少为280 mm。设定恒温浴液面距浴盖顶部的距离应不大于45mm。
注：对某些恒温浴，特别是在低温或高温时，需将黏度计最上部的管制成比附录黏度计图中所示更长的管，以保证
黏度计在恒温浴中有合适的浸人深度。如此改制的黏度计可使其运动黏度测定符合方法精密度要求。 附录 A～附录C中各黏度计图中各管长和球的尺寸公差应保持在士10%或士10mm以内，取二者中的较小值，这样，黏度计校准常数的变化不会大于标称值的士15%。
5黏度计的夹持器和校直
对于构造为在流动时间内液体上下液面中心垂直相对（即液体上弯月面正对其下弯月面)的所有黏度计（附录A中的坎农-芬斯克常规黏度计和附录B中的所有黏度计），当置于恒温浴中时，采用铅垂线或其他同等精度检验手段进行观察，应使其管L位于垂直方向的1°范围内。
注：许多市售的夹持器已设计成使管L垂直于恒温浴盖；尽管如此，为确保管L的垂直，还是应该用铅垂线或其他
方法检验黏度计的位置。 对于构造为在流动时间内液体上下液面中心位置有所偏离（即液体上弯月面与其下弯月面不重合）
的黏度计（附录A中除坎农-芬斯克常规黏度计外的其他黏度计和附录C中的所有黏度计），当置于恒温浴中时,应使其管L位于垂直方向的0.3°范围内。
注：通常，在蔡特富克斯（Zeitfuchs）黏度计、蔡特富克斯十字臂黏度计和兰茨-蔡特富克斯（Lantz-Zeitfuchs）黏度计
上粘接有可与恒温浴盖上51mm孔口适配的圆形金属盖，这样，这些黏度计便可固定地安装在浴盖上；也有相适配的25mm×59mm长方形金属盖，通常可粘接在蔡特富克斯十字臂黏度计和蔡特富克斯黏度计上。已粘接有金属盖的黏度计也应借助铅垂线进行检验,使其垂直地安装在恒温浴中。
在附录A～附录C各图中,黏度计中各管的标示字母之后的数字是以毫米表示的管外径。保证这些外径尺寸和规定的间距尺寸的准确十分重要，以确保夹持器能够互换。
6黏度计的校准方法 6.1 试验步骤
本标准所规定的各种玻璃毛细管运动黏度计按附录 A一附录C所述步骤进行校准。 6.2标准黏度计法 6.2.1选择一种清澈、无固体颗粒并具有牛顿流体特性的油品，其运动黏度应该在标准黏度计和被校
2
