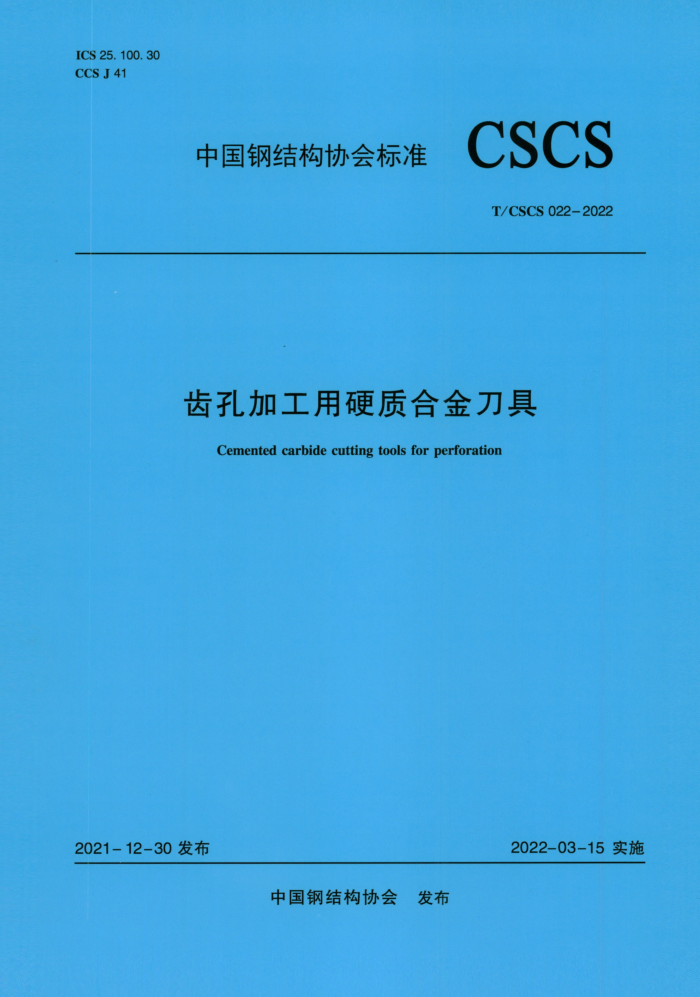

ICS 25.100.30 CCSJ41
CSCS
中国钢结构协会标准
T/CSCS022-2022
齿孔加工用硬质合金刀具
Cemented carbide cutting tools for perforation
2022-03-15实施
2021-12-30发布
中国钢结构协会 发布 T/CSCS022-2022
中国钢结构协会
中钢构协【2021]43号
中国钢结构协会关于发布团体标准 《齿孔加工用硬质合金刀具》的通知
现批准《齿孔加工用硬质合金刀具》为中国钢结构协会团体标准，编号为T/CSCS022－2022，自2022年3月15日起实施。本团体标准由中国钢结构协会委托中国建筑出版传媒有限公司出版发行。
中国钢结构协会 2021年12月30日
I T/CSCS 022-2022
前言
本文件按照《标准化工作导则第1部分：标准化文件的结构和起草规则》GB/T1.1-2020的规定起草。
本文件由中国钢结构协会钎钢钎具分会提出本文件由中国钢结构协会标准化管理委员会归口。 本文件起草单位：武汉泰尔斯刀具有限公司、潜江市江汉钻具有限公司、武穴市金锋机械有限
公司、武穴市鑫隆机械设备有限公司、莆田市涵江区金山矿具厂、株洲肯特硬质合金有限公司、台州市冶矿机具厂、山东阳谷钎具厂、中国钢结构协会钎钢钎具分会
本文件主要起草人：余长元陈永强 邹清松 许锋 张齐齐 蔡志华 王祖权 文礼元
程志杰 程小朋！ 陈连军 朱才湖 陈秋勇 李 颖 黄 平 魏承义徐随成
本文件为首次发布。
I T/CSCS022-2022
目 次
适用范围 2 规范性引用文件 3 术语和符号
1
刀具型式与尺寸 5 结构 6 技术要求 7 检测方法 8 检验规则 . 9 标志和包装
2
4
X
8
I T/CSCS 022-2022
齿孔加工用硬质合金刀具
1适用范围
本文件规定了齿孔加工用硬质合金刀具（以下简称钻铰刀）的术语和符号、刀具型式与尺寸、 结构、技术要求、检测方法、检验规则、标志和包装的要求。
本文件适用于直径为4mm~32mm的机用钻铰刀。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 2075 切削加工用硬切削材料的分类和用途大组和用途小组的分类代号 GB/T20954 金属切削刀具麻花钻术语 GB/T21018 金属切削刀具 铰刀术语 JB/T10231.1 刀具产品检测方法 第1部分：通则 JB/T10231.2 刀具产品检测方法 云第2部分：麻花钻
3术语和符号
3.1术语
GB/T20954和GB/T21018界定的术语和定义适用于本文件。 3. 2 2符号
d 刃径 d: 平底钻铰刀顶角部分直径（小径） D 柄径 L 总长 LI 槽长 L2 刃长 AD 钻铰刀顶角 A 工作部分与柄部之间过渡锥角度 c 柄部45°倒角 R 刀尖R圆弧半径
-
