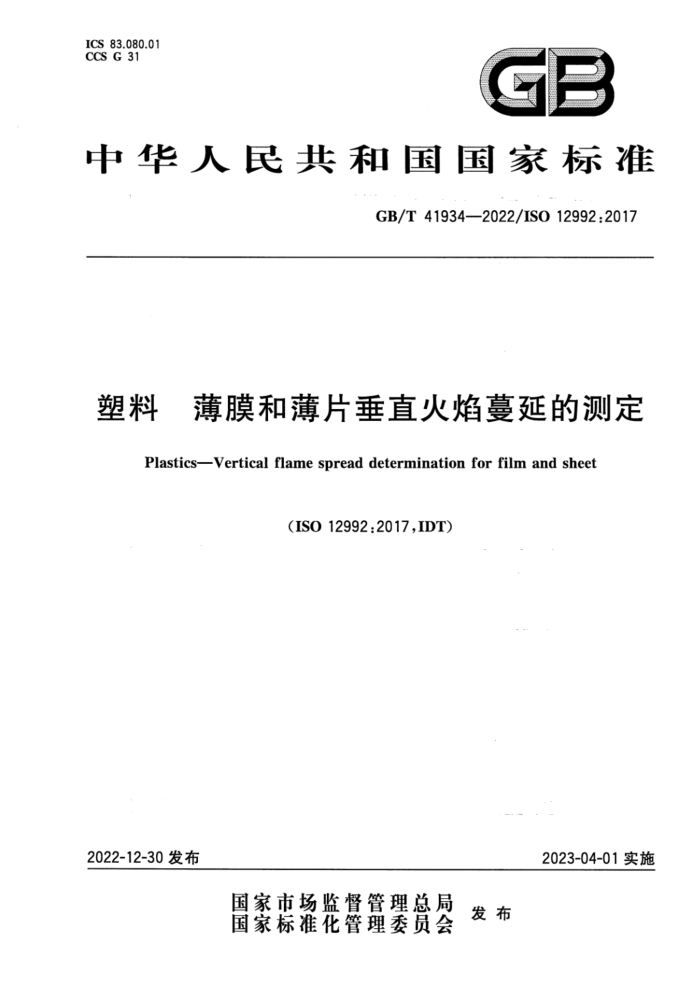

ICS 83.080.01 CCS G 31
C L
中华人民共和国国家标准
GB/T41934—2022/ISO12992:2017
塑料 薄膜和薄片垂直火焰蔓延的测定
Plastics-Vertical flame spread determination for film and sheet
（IS012992:2017,IDT)
2022-12-30发布
2023-04-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41934—2022/ISO12992:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO12992：2017《塑料薄膜和薄片垂直火焰蔓延的测定》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国塑料标准化技术委员会(SAC/TC15)归口。 本文件起草单位：中蓝晨光化工研究设计院有限公司、深圳市骏鼎达新材料股份有限公司、北京君
翌科技有限公司、上海前石科技有限公司、佛山市世瑞广告标识有限公司、浙江睿高新材料股份有限公司、南京江宁分析仪器有限公司、东莞杉普实业有限公司、浙江华峰合成树脂有限公司、福建省产品质量检验研究院、山东道恩高分子材料股份有限公司、广州质量监督检测研究院、聊城大学、吉林省产品质量监督检验院、青岛森丽达包装有限公司、江门市德众泰工程塑胶科技有限公司、绍兴翔宇绿色包装有限公司、中石化(北京)化工研究院有限公司。
本文件主要起草人：贾海侨、李操、程文明、卢宁、袁伟、赵俊焕、王富海、谭秋连、金美金、何阳、王巧琳、 陈伟力、李永泉、膝谋勇、李尚禹、齐迹、杨宝森、熊自帅、胡海林。
I GB/T41934—2022/ISO12992:2017
引 言
薄的柔性塑料薄膜和片材广泛用于包装、建筑、房屋、工业和运输等各领域，特别是柔性塑料薄膜和片材的垂直火焰蔓延，是防火安全关注的问题。本文件给出了通过小火焰源确定柔性塑料薄膜和片材的垂直火焰蔓延的方法。
本文件还旨在作为设备和电器部件所用材料的预选测试。材料的最终选取将取决于其在符合此类设备中的使用情况。
仅通过本文件中指定的测试获得的试验结果可能无法全面反映塑料薄膜和薄片的火灾危险。
I GB/T41934—2022/ISO12992:2017
塑料 薄膜和薄片垂直火焰蔓延的测定
1范围
本文件描述了在垂直方向用小点燃火焰测量厚度不超过3mm的塑料薄膜和薄片试样的火焰蔓延性能测定的方法。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO11925-2对火反应试验建筑制品在直接火焰冲击下的可燃性第2部分：单个火源试验 (Reaction to fire tests-Ignitability of products subjected to direct impingement of flame-Part 2: Single-flame source test)
注：GB/T8626—2007建筑材料可燃性试验方法（ISO11925-2：2002，IDT) ISO13943消防安全词汇（Firesafety--Vocabulary）
3术语和定义
ISO13943界定的以及下列术语和定义适用于本文件。
3.1
余辉afterglow 在规定条件下移去引燃源火焰终止后，或者没有产生火焰时，材料的持续辉光。
3.2
火焰蔓延时间 flame-spreadtime 燃烧材料上的火焰前端沿表面移动指定距离或在特定条件下覆盖指定表面区域所需的时间。 注：火焰前端是指在材料表面或经由气体混合物传播的有焰燃烧区域边界。
3.3
燃烧的液滴flamingdroplet 从燃烧物体中分离出来，并在试验期间滴落过程中继续燃烧的熔融物质。
3.4
火焰的位置 seatofflame 受影响区域前缘的火焰位置。 注：见图1。
1 GB/T 41934—2022/IS012992:2017
a）热固性塑料(前视图）
b）热塑性塑料(前视图）
d）热塑性塑料（侧视图）
c）热固性塑料（侧视图）
标引序号说明： 1—试样； 2——火焰外焰顶部； 3—标记线； 4—火焰内焰顶部；
5——试样横截面；
一烧伤区；
6 7
一收缩区。
图1 火焰位置标识
4试验意义
4.1在受控的实验室条件下，本方法灵敏度高，测试结果能反映材料的燃烧特性，可用于产品预选或质量控制。 4.2不同试样厚度、不同点火源和不同操作步骤获得的结果不具有可比性。本方法获得的结果与其他点火条件下的燃烧行为没有相关性。 4.3当出现试样偏离或远离试验火焰而不着火的情况，宜探讨其他方法。 4.4风险评估应考虑材料最终用途的相关因素，本文件试验结果可作为火灾风险评估的一个要素。不应仅以本文件获得的结果描述或评估实际着火情况下，具体材料或具体形状所出现的火灾风险。
精密度数据见附录A。
2 GB/T41934—2022/IS012992:2017
5原理
5.1规定点火源发出的火焰施加于垂直方向放置的薄膜或薄片试样上，并持续一定时间。 5.2 ：记录火焰蔓延时间（3.2)并计算两个标记之间的火焰蔓延速率。 5.3 观察并记录与火焰传播相关的其他性能，如燃烧的液滴、熄灭特征和余辉。
6 仪器设备
6.1试验箱
试验箱内部容积应至少为0.5m。试验箱应能观察到试验，同时应无风，燃烧时空气应能通过试样进行正常的热循环。试验箱的内表面应呈暗色。当用一个面向试验箱后面的照度计置于试样位置时，记录的照度值应低于201x。
为了安全和方便，试验箱应配有可完全关闭的通风装置，如排气扇，以排出可能有毒的燃烧产物。 通风装置在试验时应关闭，试验后立即打开，以清理燃烧残余物，可配有强制关闭的风门。
注：氧气含量对于燃烧测试很重要。当燃烧时间延长时，尺寸更大的试验箱有助于提高结果的重现性。 6.2 状态调节室
状态调节室温度应为23℃士2℃，且相对湿度应为（50士10)%。 6.3 试样架
如图2～图4所示，试样架应能够在垂直位置牢固地夹持试样，而不过度地对试样施加压力，并为试样前部的标记棒提供支撑。
3 GB/T41934—2022/ISO129922017
单位为毫米
380
130
130
09
002
2
0
8
450
标引序号说明： 1
一标记棒；翼型螺母或凸轮块； 3
铝制直角型材（50mmX50mmX3.5mm）；铝板（450mmX300mm×6mm）。
2-
一位于螺母之间的试样；
图2试样架（前视图） GB/T41934—2022/ISO12992:2017
单位为毫米
O
中
10±1
O
125
300
标引序号说明：
一样品压板；
一角支架，安装有螺栓、螺钉或铆钉；翼形螺母或凸轮动作块；一试样；
-
4- -
2- 3
5- 支撑架； 6——6mm~7mm厚的铝板。
图3 试样架（侧视图）
5
