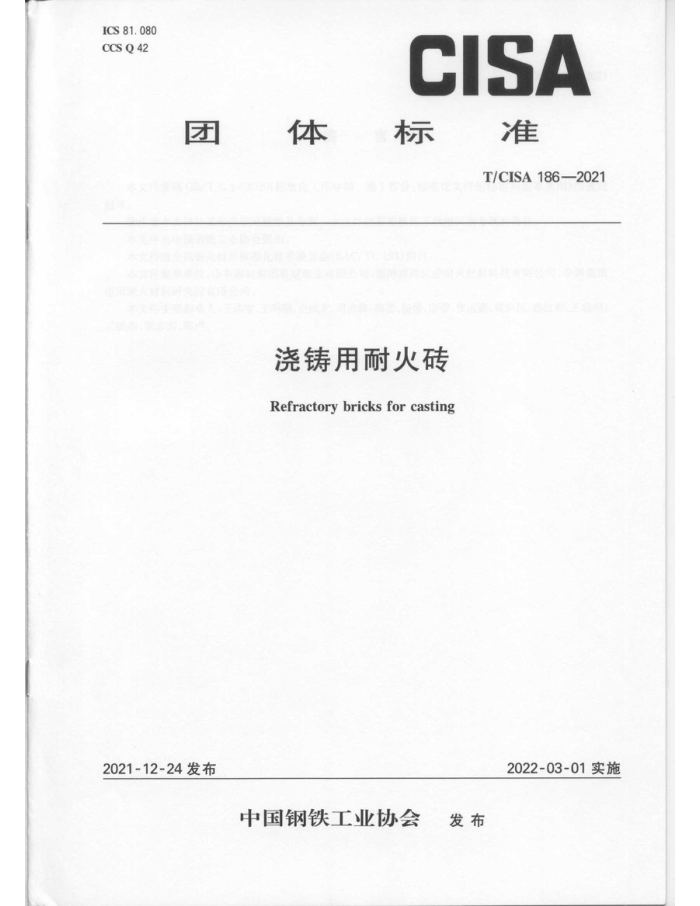

ICS 81.080 CCS Q 42
CISA
体 标 准
团
T/CISA186—2021
浇铸用耐火砖
Refractory bricks for casting
2022-03-01实施
2021-12-24发布
中国钢铁工业协会 发布 T/CISA186—2021
前用言
本文件参照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国钢铁工业协会提出。 本文件由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本文件起草单位：山东耐材集团鲁耐窑业有限公司、淄博富邦元进耐火材料科技有限公司、中钢集团
洛阳耐火材料研究院有限公司。
本文件主要起草人：王佑宝、王明刚、史成龙、司志峰、高蕊、杨潇、宗雷、张志豪、黄启国、秦红彬、王晓利王成杰、李志杰、陈卢。 T/CISA186—2021
浇铸用耐火砖
1范围
本文件规定了浇铸用耐火砖的术语和定义、牌号、形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。
本文件适用于浇铸用耐火砖，包括漏斗砖、铸管砖、中心砖、三通流钢砖、二通流钢砖、流钢砖、流钢尾砖、流钢弯砖和钢锭模模底砖。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成
件必不 少的条款。其中，注日期的引用文
本
件，仅该日期对应的版本适用于 本文件，不注日期的引用文 ，其最新版本（包括所有的修改单）适用于本文件。
GB/T2997 致密定形 火制品 体积密度 显气孔率和真气孔罩 试验方法 GB/T5072 耐火材 常温耐压 蛋度试 方法 GB/T5988 耐火材 加热永 变化 GB/T6900 铝硅系耐 火材料化 析方法 GB/T 7321 定形耐 制品试样制 方法 GB/T 7322 耐火材 耐火度试 方法 GB/T10325 定形耐 品验收 检验规则 GB/T10326 定形耐火制晶尺寸、外观及断面的检查方法 GB/T16546 定形耐火材料 装、标志、运输、储存和质量证明书的一般规定 GB/T18930 耐火材料术语 GB/T21114 耐火材料X射线荧光光谱化学分析熔铸玻璃片法 YB/T5110 浇铸用耐火砖形状尺寸
3术语和定义
GB/T18930界定的术语和定义适用于本文件。
4牌号和形状尺寸
4.1浇铸用耐火砖按理化指标分为JZ-70、JZ-65、JZ-62H、JZ-60、JZ-55、JZ-48、JZ-40七个牌号。牌号中 “J"Z"“H”分别为“浇”“砖”“红”的汉语拼音首字母，数字表示Al,O质量分数。其中JZ-62H为添加红柱石的浇铸砖。 4.2砖的形状尺寸应符合YB/T5110的规定或需方要求。
5技术要求
5.1浇铸用耐火砖理化指标应符合表1的规定。
1 T/CISA186—2021
表1浇铸用耐火砖的理化指标
指 标
项目 w(Al,0.)/% 40 ≥70 ≥65 ≥62
JZ-55 >55 ≤2.0 <26 ≥25
JZ-70 JZ-65 JZ-62H
JZ-60 ≥60 ≤2.0 ≤28 ≥25
JZ-40 ≥40 ≤2.5 24 ≥20
JZ-48 ≥48 ≤2.5 <26 ≥25
<2.2 《2.2 ≤1.5
w(FeO.)/% 显气孔率/% A ≤28 ≤28 ≤26 常温耐压强度/MPa40 ≥25 ≥25 ≥25
A
加热永久线变化/% 1500℃X2h 1500℃×2h 1500℃×2h 1450℃×2h
1450℃×2h 1350℃×2h
0.3~+0.3 -0.3~+1.0 0.3~+0.3 0.3~+0.6 0.4~+0.1 0.5~+0.1
耐火度/℃ 注1：无法制取耐压强度试样的产品不进行耐压强度检测，注2：体积密度根据用户要求提供检测数据。
≥1760
≥1760
≥1700
≥1800|≥1800 ≥1800
≥1780
1
5.2砖的尺寸允许偏差及外观应符合表2的规定。
表2砖的尺寸允许偏差及外观项 目
单位为毫米指标 ±1 ±2% ±2 ±3 ±1% ±1 ±2 <20 40 不限制 <25 50 不准有 <1 <2 ≤1 ≤0.5% <5 ≤8
子母口直径、高度或深度漏斗砖高度、大口直径
≤150 151~300 >300
尺寸允许偏差
其他尺寸
子母口其他部位工作面非工作面 《0.1
相对边差
缺角长度(a+6+c) 缺棱长度(e+f+g)
工作面非工作面
宽度0.11~0.25
裂纹长度
宽度>0.25 端面宽度或直径≤140 端面宽度或直径>140
端头平面倾斜
长度≤200 长度>200 工作面非工作面
扭曲
熔洞直径
注1：工作面系指接触钢水的内壁及端头接缝处，漏斗砖的大口端头不作为工作面计算；工作面不得有附着物（粘
砂、飞边、毛刺等）。 注2：宽度0.11mm～0.25mm的裂纹，在工作面上不允许与梭相交；非工作面上不允许与两个及两个以上棱相交。
2 T/CISA186—2021
6试验方法
6.1 砖的制样按GB/T7321进行。 6.2 化学成分的测定按GB/T6900或GB/T21114进行。 6.3 显气孔率的测定按GB/T2997进行。 6.4 常温耐压强度的测定按GB/T5072进行。 6.5 加热永久线变化的测定按GB/T5988进行 6.6 耐火度的测定按GB/T7322进行。 6.7 砖的外观、尺寸及断面的检查按GB/T10326进行。
7 质量评定程序
7.1 组批
产品按同一牌号进行组批 ，每批不大于60t。 7.2抽样及合格判定规则
产品的抽样及验收按GB/T10325进行 7.3合格评定形式
含量、显 路 加热永久线变化为验收检验项目。
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。
包装、标志、运输、储存及质量证明书
8
8.1产品的包装、标志、运输和储存按GB/T16546进行，合同有约定的按合同进行。 8.2产品发出时，应附有供方质量监督部门签发的质量证明书，载明供方名称、需方名称、生产日期、合同号、产品名称、本文件编号、牌号、砖号、批号及相应的理化检验结果等；使用说明中载明使用方法、注意事项和保质期等。 中国钢铁工业协会团体标准
浇铸用耐火砖 T/CISA186—2021
*
冶金工业出版社出版发行北京市东城区嵩祝院北巷39号
邮政编码：100009 北京建宏印刷有限公司印剧
各地新华书店经销
6-
开本880×12301/16印张0.5字数12千字 2022年3月第一版2022年3月第一次印刷
统一书号：155024·3041定价：42.00元
2
