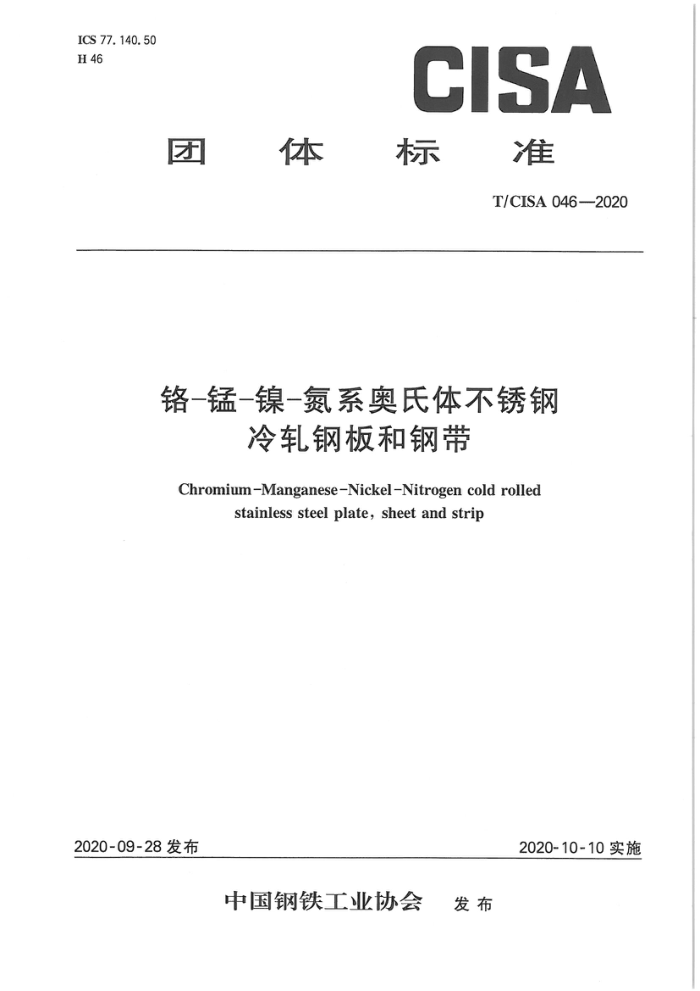

ICS 77.140.50 H 46
CISA
体
准
团
标
T/CISA046-2020
铬一锰一镍-氮系奥氏体不锈钢
冷轧钢板和钢带
Chromium-Manganese-Nickel-Nitrogen cold rolled
stainless steel plate, sheet and strip
2020-10-10实施
2020-09-28发布
中国钢铁工业协会 发布 T/CISA 046—2020
前言
本文件参照GB/T1.1一2020《标准化工作工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会(SAC/TC183)归口。 本文件起草单位：冶金工业信息标准研究院、青拓集团有限公司、宝钢德盛不锈钢有限公司、山西太
钢不锈钢股份有限公司、广西北部湾新材料有限公司、鞍钢联众（广州)不锈钢有限公司、河南金汇不锈钢产业集团有限公司、广东双兴新材料集团有限公司、广西柳钢中金不锈钢有限公司、福建吴航不锈钢制品有限公司、山东泰山钢铁集团有限公司、连云港华乐合金集团有限公司、宏旺投资集团有限公司、广东省不锈钢材料与制品协会、国际镍协会、中国铁合金工业协会。
本文件主要起草人：张维旭、肖祥勇、余海峰、武强、周杰、黄庆周、徐向东、郭汉杰、简杰坤、陈小龙、 陈凯、元海燕、徐清、李饺、林泽榆、宋全明、史万利、任勇、詹土生、王鑫潮、潘料庭、郡湘仁、尚广浩、 余胜群、曾垚、廖德河、吴玉红、刘慧丹。 T/CISA 046—2020
铬一锰一镍一氮系奥氏体不锈钢
冷轧钢板和钢带
1范围
本文件规定了铬-锰-镍-氮系奥氏体不锈钢冷轧钢板和钢带（以下统称钢板和钢带）的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于铬-锰-镍-氮系奥氏体不锈钢冷轧宽钢带（以下简称宽钢带）及其卷切定尺钢板（以下简称卷切钢板）、纵剪冷轧宽钢带（以下简称纵剪宽钢带）及其卷切定尺钢带（以下简称卷切钢带I）、冷轧窄钢带（以下简称窄钢带）及其卷切定尺钢带（以下简称卷切钢带Ⅱ），也适用于单张轧制的钢板。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 2钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法二安替吡啉甲烷磷钼酸重量法测定磷量 GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法 GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.8 钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铝含量 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T223.164 钢铁及合金化学分析方法变色酸光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离一碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.28 钢铁及合金化学分析方法α-安息香重量法测定钼量 GB/T223.33 钢铁及合金化学分析方法萃取分离-偶氮氯麟mA光度法测定铺量 GB/T223.36 钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.53 钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB/T223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法磷钼酸铵容量法测定磷量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钟钾滴定法测定硫含量
1 T/CISA046-—2020
GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 247 钢板和钢带验收、包装、标志及质量证明书的一般规定 GB/T2975 钢及钢产品力学性能试样取样位置及试样制备 GB/T3280 不锈钢冷轧钢板和钢带 GB/T4334一2020金属和合金的腐蚀奥氏体及铁素体-奥氏体（双相)不锈钢晶间腐蚀试验方法 GB/T4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 4钢铁氮含量的测定情性气体熔融热导法（常规方法）
3订货内容
按本文件订货的合同或订单应包括下列内容： a) 文件编号； b) 产品名称； c) 牌号； d) 尺寸及精度； e
交货的重量（数量）； f) 表面加工类型； g) 边缘状态； h) 交货状态： i) 文件中应由供需双方协商确定并在合同中注明的项目或指标，如未注明，则由供方选择； i) 需方提出的其他特殊要求，经供需双方协商确定，并在合同中注明。
4尺寸、外形、重量
钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T3280的规定，
5技术要求
5.1冶炼方法
钢应采用粗炼钢水加炉外精炼工艺。 5.2化学成分 5.2.1钢的类别、牌号及化学成分（熔炼分析)应符合表1的规定。各国不锈钢牌号对照参见附录A，不 2 T/CISA046—2020
锈钢的推荐用途参见附录B。 5.2.2 钢板和钢带的化学成分允许偏差应符合GB/T222的规定。 5.2.3 钢的熔炼分析耐点腐蚀指数(PREN)值应不小于10.0,PREN值采用式(1)计算：
PREN= Cr+3.3Mo+30N—Mn
?(1)
表1化学成分(熔炼分析)
化学成分（质量分数)/%
牌号
S Mn Cr Ni Mo N Cu 其他元素
C
Si
P
8.00~ 13.00~ 1.00~ 11.50 15.00 2.00
0.25 0. 50
12Cr14Mn10Ni2N 0.15 0.750.0600.015
12Cr14Mn10Ni2CuN 0.15 0.750.0600.015 8.00~ 13.00~
0.50~ 0.80 0.80~ 1. 00 1. 00~ 2.50 1. 30~ 3. 00
1.00~
0. 25
-
11.50 15.00 2.00
10Cr14Mn10Ni2CuN 0.12 0.750.0600.015 8.00 13.00~ 1.00~
0. 25
15.00 3.00
0.75 0.0600. 8.00~
14.00~ 1.00~
0. 25
10Cr15Mn10Ni2Cu2N
12
015
11.50 16.00 3.00 6.00~ 14.00~ 3.50~ 9. 00 16.00 5.50
12Cr15Mn8Ni5Cu2N 0. 15 0.75 0.0600.015
0.25
0.20~ 0.50~ 0. 30 1. 00 0.08~ 0.18 0.20~ 0.50~ 0. 30 1. 50 0.15~ 0.30
12Cr19Mn11Ni2CuN 0.15 1.000.0500.015 9.50~ 18.00~
00~
0.60
11.50 20.00 00 7.00~ 16.00~ 8.00~ 9. 00 18.00 9.00 7.50~ 15.50~ 1. 00~ 11.50 17.50 2. 00 7.00~ 15.00~ 1.50~ 9. 00 17.00 3. 00
50~ 4.50
08Cr17Mn8Ni9Si4N 0.10
0.0600.030
12Cr17Mn10Ni2CuN 0. 15 1.00 0.0600.010
0. 60
022Cr16Mn8Ni2N 0.030 1.00 0.0400.030
1
08Cr17Mn7Ni2Cu2N 0.10 1.00 0.0600.010 6.00~ 16.00~ 1.50~ 0.60 0.25 0.80~
8.00 18. 00 3. 00
3. 00
06Cr18Mn13Ni3N 0.08 0.75 0.0600.030 11.50~ 17.00~ 2.30~
0.20~ 0. 40
14.50 19.00 3. 70 5.00~ 16.00~ 2.00~
7.00 18.00 4. 00 0.30 0. 25 1.50~
08Cr17Mn6Ni3Cu3N 0.10 0.75 0.0450.010
3.50
7.50~ 17.00~ 4.00~ 10.00 19.00 6. 00 5.50~ 17.00~ 3.50~
0. 25
12Cr18Mn9Ni5N
0. 15 1.00 0.0600.030
7. 50 18.00 5.50 0.60 0. 25 1.50~
08Cr18Mn7Ni5Cu3N 0. 10 0.750.0450.010
3.50
5.50~ 16.00~ 3.50~ 7. 50 18.00 5.50
0.15 1.00 0.0600.030
0. 25
12Cr17Mn6Ni5N
- T/CISA046—2020
表1 化学成分(熔炼分析)(续）
化学成分（质量分数)/% Mn Cr Ni Mo 5.50~ 16.00~ 3.50~ 7. 50 18. 00 5.50 5.00~ 16.00~ 1.00~ 8.00 18.00 2. 00
牌号
Cu 其他元素
C
Si
P
S
N
022Cr17Mn6Ni5N
0.030 0.75 0.045 0.030
0. 25
0.20~ 0.80~ 0. 30 3.00 0.15~ 0. 40
12Cr17Mn7Ni2Cu2N 0. 15 1. 00 0.060 0.010
0. 04 0. 75 0.0600.030 8.00~ 19.00~ 5.50~
03Cr20Mn9Ni7N
10. 00 21.50 7. 50 4.00~ 17.50~ 2.00~
7. 00 19.50 3.50 0.60 0.20~
1.00~
08Cr19Mn6Ni3Cu2N 0. 10 1. 00 0.0500.005
0. 30 3.50 0.20~ 1. 00~ 0.30 3.50
4.00~ 17.50~ 3.00~ 7. 00 19.50 5. 00
05Cr19Mn6Ni4Cu2N
0. 06 1.00 0.0500.005
0.60
1
3.50~ 17.50~ 4.00~ 0.50~ 0.08~ 6.50 19.50 6. 50 2. 00 0. 30 2. 00~ 18.00~ 5.00~ 0.50~ 0.20~ 1. 00~ 5.00 20.00 7.50 2.00 0.30 3.50 7.50~ 17.50~ 5.00~ 2.00~ 0.25~ 9.00 22.00 7. 00 3. 00 0.50 7.50~ 17.50~ 5.00~ 2.00~ 0.25~ 9. 00 22.00 7. 00 3. 00 0.50 1. 00~ 20.00~ 8.50~ 1.00~ 0.20~ 1.00~ 4.00 22.00 10.50 2.50 0.30 3.50
Nb:0.10~
06Cr19Mn5Ni5MoNbN 0. 08 1. 00 0.0600.030
1. 00
05Cr19Ni6Mn4MoCu2N 0.06 1.00 0.0450.005
06Cr20Mn8Ni6Mo3N 0. 08 0.75 0.0450.030
022Cr20Mn8Ni6Mo3N 0.0300.75 0.0450.030
05Cr21Ni10Mn3Mo2Cu2N 0. 06 1.009 0.0450.005
Nb:0.10~
4.00~ 20.50~ 11.50~ 1.50~ 0.20~ 6.00 23.50 13.50 3. 00 0. 40
0.30, V:0.10~ 0. 30
05Cr22Ni13Mn5Mo2NbVN 0.06 0.75 0.0400.030
注：表中所列的成分除标明范围，其余均为最大值。
5.3交货状态
钢板和钢带经冷轧后，可经热处理及酸洗或类似的处理后交货。如需方同意，可省去酸洗等处理。 热处理制度参见附录C。 5.4力学性能 5.4.1经固溶处理的钢板和钢带的力学性能应符合表2的规定， 5.4.2用作冷轧原料的钢板和钢带的力学性能仅在需方要求并在合同中注明时方进行检验。 4
