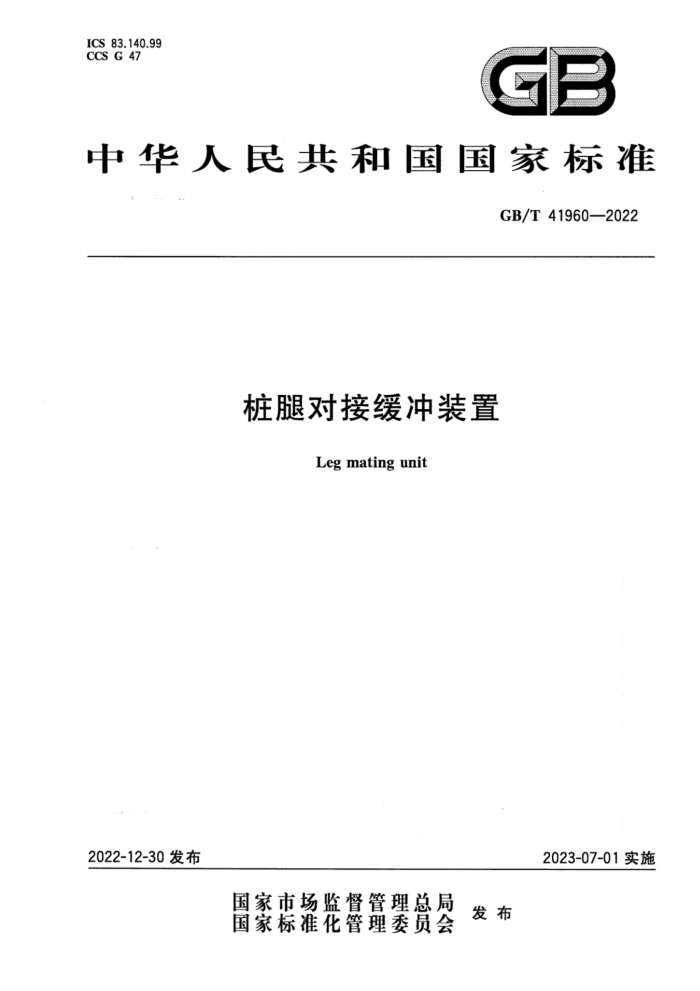

ICS 83.140.99 CCS G47
GB
中华人民共和国国家标准
GB/T41960—2022
桩腿对接缓冲装置
Leg mating unit
2023-07-01实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41960—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
缩略语 5结构、规格及适用范围· 5.1LMU结构 5.2 LMU规格及适用范围.. 6 标记 7技术要求 7.1 外观 7.2 尺寸及公差 7.3 性能 8试验方法 8.1 外观 8.2 尺寸及公差 8.3 性能 9检验规则 9.1 组批与抽样 9.2 检验项目及频次 9.3 判定规则 10标志、包装、运输与贮存附录A（资料性） 刺锥接受体尺寸附录B（资料性） 过砂阀结构尺寸附录C（规范性） HE承载力偏差试验方法
4
.
...
10
C.1 试验设备及工装 C.2 试样调节 C.3 试验步骤 C.4 数据处理 C.5 试验报告附录D（规范性） VE承载力偏差试验方法 D.1 试验设备· D.2 试样调节. D.3 试验步骤…· D.4 数据处理 D.5 试验报告
2
2
13
：
16 GB/T41960—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)
归口。
本文件起草单位：衡橡科技股份有限公司、海洋石油工程股份有限公司、中国电建集团华东勘测设计研究院有限公司、深圳海油工程水下技术有限公司、恒为检验检测认证（河北)集团有限公司。
本文件主要起草人：刘保权、李怀亮、马美琴、李新超、贾献林、田建德、李炜、俞华锋、王保森、何林楠、 王硕、孙建帮、尹婷。 GB/T41960—2022
桩腿对接缓冲装置
1范围
本文件确立了桩腿对接缓冲装置的结构、规格和标记方法，规定了外观质量、尺寸、性能，以及检验、 标志、包装、运输与贮存的要求，描述了内部弹性缓冲件的试验方法。
本文件适用于采用浮托法安装水上结构物时所用桩腿对接缓冲装置的制造方声明产品符合性，或作为制造方与采购方签署贸易合同的依据，也可作为认证机构的认证依据。采用弹性缓冲件结构的结构物分离缓冲装置参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T712 船舶及海洋工程用结构钢 GB/T1591 低合金高强度结构钢 GB/T1682--2014硫化橡胶低温脆性的测定单试样法 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1一2002橡胶制品的公差第1部分：尺寸公差 GB/T 6403.4 零件倒圆与倒角 GB/T7759.1 硫化橡胶或热塑性橡胶 交压缩永久变形的测定第1部分：在常温及高温条件下 GB/T 7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定90°剥离法 GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T 11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T14684—2011建设用砂 GB/T19804- 2005 焊接结构的一般尺寸公差和形位公差 GB/T26951 焊缝无损检测磁粉检测 GB50661—2011 钢结构焊接规范 JT/T722—2008公路桥梁钢结构防腐涂装技术条件 JTS/T209水运工程结构防腐蚀施工规范 SY/T5108一2014水力压裂和砾石充填作业用支撑剂性能测试方法
3术语和定义
下列术语和定义适用于本文件。
1 GB/T41960—2022
3.1
桩腿对接缓冲装置legmatingunit 由弹性体和钢结构构成，在浮托法安装过程中降低水上结构物移至导管架时两者间碰撞力的组件。
3.2
水平弹性缓冲件 horizontalelastomericpad 由单个或多个沿圆周方向的弹性体单元构成的具有水平缓冲作用的组件。
3.3
竖向弹性缓冲件 vertical elastomericpad 由单个或多个沿垂直方向串联的弹性体单元构成的具有竖向缓冲作用的组件。
3.4
刺锥插尖 stabbingcone 水上结构物与下部导管架对接的导向装置。
3.5
刺锥接受体stabbingconereceptor 与刺锥插尖配合完成导向定位并传递载荷的装置。
3.6
结构物分离缓冲装置 deck separation unit 由竖向弹性缓冲件和钢结构构成，在安装过程中降低结构物与驳船碰撞力的组件。
4缩略语
下列缩略语适用于本文件。 HE：水平弹性缓冲件（HorizontalElastomericPad) LMU：桩腿对接缓冲装置(LegMatingUnit) VE：竖向弹性缓冲件（VerticalElastomericPad）
5 结构、规格及适用范围
5.1LMU结构
LMU分为正置式和倒置式两种结构形式，如图1所示。
2 GB/T41960—2022
10
10
a) 正置式
b) 倒置式
标引序号说明：
一吊耳； -VE;
1 2
3 一钢筒；
一砂箱；过砂阀结构；一肋板支撑；隔板； HE; 刺锥接受体；
4
o
7
8 9 10- 一刺锥插尖。
图1LMU结构示意
5.2LMU规格及适用范围
LMU规格及适用范围见表1。 GB/T41960—2022
表1 LMU规格及适用范围
规格
适用范围
钢筒高度 mm
钢筒直径 VE设计承载力偏差（K设） HE设计承载
竖向压缩位移(M) 水平压缩位移(N)
力偏差(W）
mm
mm
mm
正置式 倒置式
Ⅱ
I
30 40 50 30 40 50 30 40 50 30 40 50 30 40 50 30 40 50
3 700 2 400 1500~2200
250
4 000 2 500 1500~2500
300
350
4 500 2 800 1500~3000
±5% ±10% ±15% ±10%
4 600 2 900 1500~3500
400
450
4 800 3 000 1500~3500
4 800 3 000 1500~3500
600
注1：刺锥接受体尺寸见附录A，注2：过砂阀结构尺寸见附录B。
6标记
产品按下列顺序标记：产品代号 本文件编号-规格（MXN)-结构形式-项目名称-桩腿编号。 示例：用于BZ项目竖向压缩位移M为300mm，水平压缩位移N为50mm，LEGA1桩腿的正置式LMU，标记为：
LMU GB/T 41960-300X50-正置式-BZ-LEG A1
