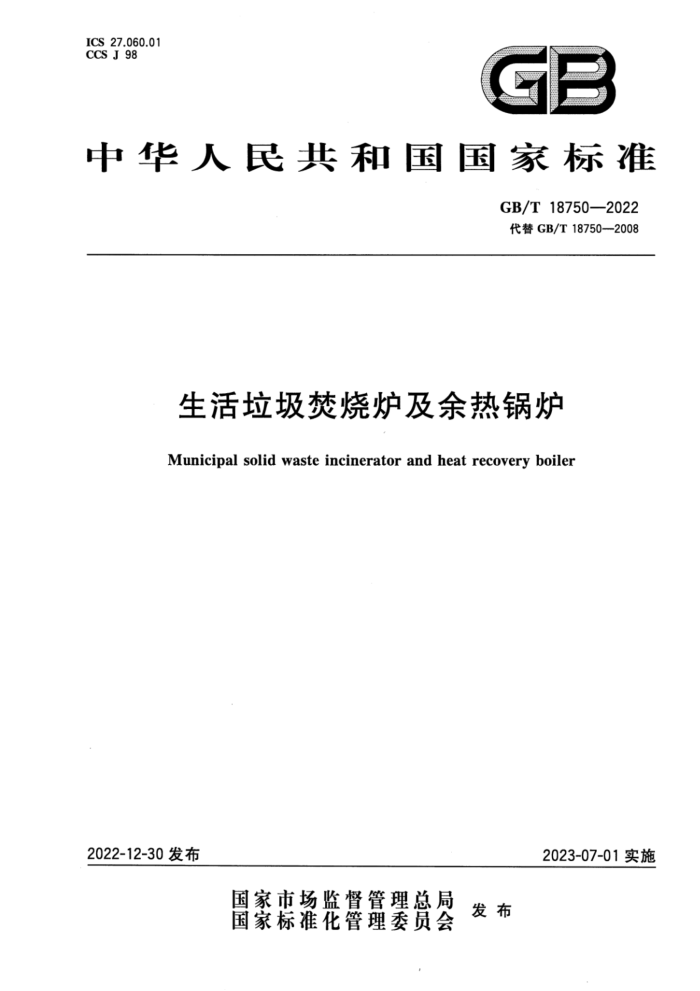

ICS27.060.01 CCS J 98
G
中华人民共和国国家标准
GB/T18750—2022 代替GB/T187502008
生活垃圾焚烧炉及余热锅炉
Municipal solid waste incinerator and heatrecoveryboiler
2022-12-30发布
2023-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T18750—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 分类 5 型号 6 一般要求
1
性能要求试验方法 9 出厂检验 10 标志、涂装、包装和随机文件附录A（规范性） 焚烧炉技术要求附录B（资料性） 余热锅炉本体结构型式示意图
7 8
.
10
12 GB/T18750—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T18750—2008《生活垃圾焚烧炉及余热锅炉》，与GB/T18750—2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了适用范围（见第1章，2008年版的第1章）； b）删除了术语“生活垃圾焚烧处理”“机械炉排式生活垃圾焚烧炉”“流化床式生活垃圾焚烧炉”
“回转窑式生活垃圾焚烧炉”“生活垃圾焚烧处理量”“生活垃圾焚烧残渣”“生活垃圾焚烧炉炉渣”“生活垃圾焚烧飞灰”“辅助燃烧"“焚烧短路”（见2008年版的3.1、3.4～3.12)；更改了术语“生活垃圾焚烧炉”“余热锅炉”的定义（见3.1、3.2，2008年版的3.2、3.3)；
d）增加了“炉排”“炉膛”“额定焚烧垃圾量”“设计点低位热值”“炉排机械负荷”“额定工况”“炉膛
主控温度”“额定热负荷”“额定烟气量”“额定蒸发量”“主燃烧器”“主燃烧器”的术语和定义（见 3.3~3.14);
e) 更改了焚烧炉按额定焚烧垃圾量的分类（见4.12008年版的4.1)； f) 删除了焚烧炉按燃烧方式分类（见2008年版的4.2)； g) 增加了余热锅炉按本体结构型式分类（见4.2)； h）增加了余热锅炉按蒸汽压力分类（见4.3）； i) 更改了焚烧炉及余热锅炉型号表示（见第5章，2008年版的第5章）； j) 更改了入炉垃圾要求（见6.1，2008年版的6.1)； k）增加了楚烧炉及余热锅炉产品设计要求（见6.2.1)； D
增加了燃烧图及其绘制要求（见6.2.2)； m) 增加了自动燃烧控制系统功能（见6.2.4)； n) 增加了炉膛主控温度监测点布置和确定方法（见6.2.5)； o) 更改了炉膛温度要求（见6.2.6，2008年版的6.2.7)； p) 删除了楚烧短路的要求（见2008年版的6.2.14）； q) 更改了楚烧炉及余热锅炉设计寿命要求（见6.2.10，2008年版的6.5.6）； r) 更改了主燃烧器及辅助燃烧器总热负荷要求（见6.3.3，2008年版的6.2.10）； s) 增加了焚烧炉宜采用烟气再循环等低氮燃烧技术要求（见6.3.4)； t) 更改了过热蒸汽温度允许偏差（见6.4.5，2008年版的6.4.2.3)； u) 增加了脱硝剂喷口要求（见6.4.8)； v) 增加了焚烧炉及余热锅炉可经试验验证的性能指标要求（见第7章）；
更改了焚烧炉炉渣热灼减率要求（见7.4，2008年版的6.2.13)；
w)
x) 增加了余热锅炉出口排放烟气中一氧化碳浓度要求（见7.5）； y) 更改了焚烧炉及余热锅炉设计热效率要求（见7.8，2008年版的6.5.5)； z) 更改了入炉垃圾低位热值测定方法（见8.1，2008年版的7.1）； aa) 更改了楚烧炉炉渣热灼减率的测定和计算方法（见8.4，2008年版的7.2)； bb)） 增加了余热锅炉给水水质指标测定方法（见8.6)； cc) 更改了焚烧炉铭牌要求（见10.2，2008年版的9.1)； dd) 更改了余热锅炉铭牌要求（见10.3，2008年版的9.1)；
I GB/T 18750—2022
ee) 更改了焚烧炉及余热锅炉涂装和包装要求（见10.4，2008年版的9.2)； ff) 更改了焚烧炉及余热锅炉随机文件要求（见10.5，2008年版的9.3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国住房和城乡建设部提出，本文件由全国城镇环境卫生标准化技术委员会（SAC/TC451)归口。 本文件起草单位：重庆三峰环境集团股份有限公司、重庆三峰卡万塔环境产业有限公司、上海市环
境工程设计科学研究院有限公司、上海康恒环境股份有限公司、北京中科润宇环保科技股份有限公司、 光大环境科技（中国）有限公司、深圳能源环保股份有限公司、广州环保投资集团有限公司、中国天楹股份有限公司、杭州新世纪能源环保工程股份有限公司、江联重工集团股份有限公司、南通方达能源动力科技有限公司、安徽金鼎锅炉股份有限公司、无锡市宜刚耐火材料有限公司、宜兴市中电耐磨耐火科技有限公司、郑州耐都热陶瓷有限公司。
本文件主要起草人：雷钦平、吴崇禄、刘思明、曾贤琼、彭泽均、杨伟、黄慧、邱婷婷、司景忠、丁堂文、 王定国、张宝珍、龙吉生、李、邵哲如、季洪泉、焦学军、张星群、刘海、王佳洪、龚成、刘昌凤、李俊、 李煜、何磊、唐国华、彭宏、刘明刚、刘刚、刘先荣、陈竹、张焕亨、钟日钢、白力、王柯、翟兆舟、郭镇宁、 段志华、雷明、何志刚、许峰、尹会坤、黄兴华、营利萍、袁根芳、王文战、邓勇、张磊、朱才林、廖洪照、 蒋旭辉、夏彬皓、何羽、郑雪艳、张鹏。
本文件于2002年首次发布，2008年第一次修订，本次为第二次修订。
I GB/T18750—2022
生活垃圾楚烧炉及余热锅炉
1范围
本文件规定了生活垃圾烧炉及余热锅炉的分类、型号、一般要求、性能要求、试验方法、出厂检验、 标志、涂装、包装和随机文件。
本文件适用于焚烧处理生活垃圾的机械炉排焚烧炉及余热锅炉的设计、制造、试验和验收，其他类型生活垃圾焚烧炉及余热锅炉可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1576 6工业锅炉水质 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB4053（所有部分）固定式钢梯及平台安全要求 GB/T10180 工业锅炉热工性能试验规程 GB/T10184 电站锅炉性能试验规程 GB/T12145 火力发电机组及蒸汽动力设备水汽质量 GB/T14039 液压传动油液固体颗粒污染等级代号 GB/T16507（所有部分）水管锅炉 GB/T16618 工业炉窑保温技术通则 GB 18485 生活垃圾焚烧污染控制标准 GB/T22395 锅炉钢结构设计规范 GB/T36699 锅炉用液体和气体燃料燃烧器技术条件 GB50126 工业设备及管道绝热工程施工规范 GB/T50185 工业设备及管道绝热工程施工质量验收标准 GB 50264 工业设备及管道绝热工程设计规范 GB 50273 锅炉安装工程施工及验收标准 CJ/T313 生活垃圾采样和分析方法 CJJ 90 生活垃圾焚烧处理工程技术规范 DL/T5072 发电厂保温油漆设计规程 DL5190.2 电力建设施工技术规范第2部分：锅炉机组 DL/T5210.2 电力建设施工质量验收规程第2部分：锅炉机组 DL/T5704 火力发电厂热力设备及管道保温防腐施工质量验收规程 DL 5713 火力发电厂热力设备及管道保温施工工艺导则 DL 5714 火力发电厂热力设备及管道保温防腐施工技术规范 HJ/T 44 固定污染源排气中一氧化碳的测定非色散红外吸收法 HJ 228 医疗废物化学消毒集中处理工程技术规范
1 GB/T18750—2022
3.10
额定热负荷 nominalthermalload 额定工况下，单位时间内生活垃圾焚烧释放的热量。 注：燃烧图中额定工况点对应的热负荷，单位为兆瓦（MW)。
3.11
额定烟气量 nominal flow of fluegas 额定工况所对应的烟气流量。 注：单位为立方米每时（m*/h)。
3.12
额定蒸发量nominalevaporation 余热锅炉在额定工况下产生的额定参数蒸汽量。 注：单位为吨每时(t/h)。
3.13
主燃烧器 main burner 用于焚烧炉启炉或停炉时对炉膛进行加热的装置。
3.14
辅助燃烧器 auxiliary burner 用于维持炉膛主控温度的辅助燃烧装置。
4分类
4.1单台焚烧炉额定焚烧垃圾量应分类执行，典型分类见表1。
表1 单台烧炉额定烧垃圾量典型分类
项目
单台焚烧炉典型值
额定楚烧垃圾量/(t/d)
100,150,200,250,300,350,400,500,600,700,750,850,900,1000,1200
注：除以上分类外，楚烧炉可按实际需求处理量进行设计。
4.2 余热锅炉应采用单锅筒自然循环锅炉，按本体结构型式分类见表2。
表2余热锅炉按本体结构型式分类
本体结构型式
代号 L w
型式说明
立式卧式
烟气通道均为垂直结构烟气通道由布置辐射受热面的垂直通道和布置对流受热面的水平通道组成烟气通道由布置辐射受热面的垂直通道、布置对流受热面的水平通道和布置尾部省煤器的垂直通道组成除以上本体结构型式外，余热锅炉根据实际情况设计的其他本体结构型式
元式
P
其他
Q
3 GB/T18750—2022
4.3 余热锅炉按蒸汽压力分类见表3。
表3 3余热锅炉按蒸汽压力分类
压力等级低压中压次高压高压超高压
过热蒸汽额定压力P（表压)/MPa
0.8 注：低压余热锅炉作工业用途，中压及以上压力等级余热锅炉作发电用途。
5型号
5.1 楚烧炉产品型号按图1方法表示。
SL XXX
额定楚烧垃圾量(t/d) 机械炉排焚烧炉（汉语拼音首字母缩写）生活垃圾（汉语拼音首字母缩写）
图1 烧炉产品型号组成
示例：SLJ600表示楚烧处理生活垃圾的机械炉排楚烧炉，额定楚烧垃圾量为600t/d。 5.2 2余热锅炉产品型号按图2方法表示。
额定蒸汽温度(℃) 额定蒸汽压力（MPa) 额定蒸发量（t/h）本体结构型式生活垃圾（汉语拼音首字母缩写）
图2 余热锅炉产品型号组成
示例： SLL58-4.0/400表示回收生活垃圾楚烧余热，本体结构型式为立式的余热锅炉，额定蒸发量为58t/h，额定蒸汽压
力为4.0MPa，额定蒸汽温度为400℃。
6 一般要求
6.1 入炉垃圾要求 6.1.1除有害垃圾外的生活垃圾、生活垃圾经生物处理后的固体废物、填埋场生活垃圾筛分后的可燃物可入炉焚烧。
