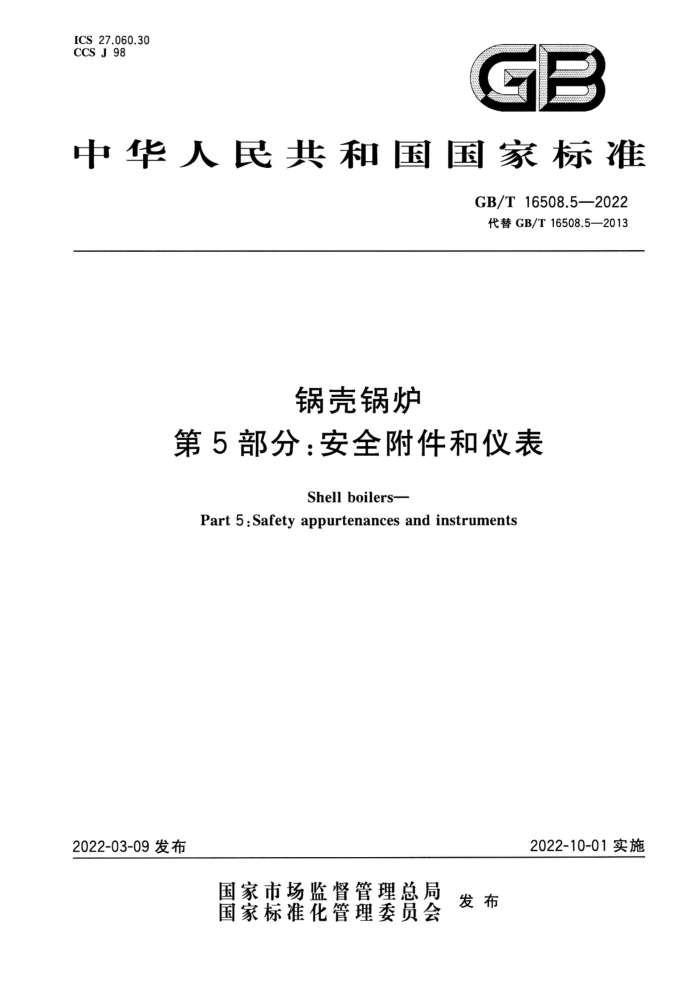

ICS27.060.30
CCS J 98
GB
中华人民共和国国家标准
GB/T16508.5—2022 代替GB/T16508.5—2013
锅壳锅炉
第5部分：安全附件和仪表
Shellboilers-
Part 5 : Safety appurtenances and instruments
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T16508.5—2022
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 基本要求 5 安全阀 6 压力测量装置 7 水位测量装置 9
III 1
温度测量装置排污和放水装置
9
10 安全保护和其他装置参考文献
10
- GB/T16508.5—2022
前 創言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T16508《锅壳锅炉》的第5部分。GB/T16508已经发布了以下部分：
第1部分：总则； —第2部分：材料； —第3部分：设计与强度计算；一第4部分：制造、检验与验收；
第5部分：安全附件和仪表； ——第6部分：燃烧系统； —第7部分：安装；一第8部分：运行。 本文件代替GB/T16508.5一2013《锅壳锅炉第5部分：安全附件和仪表》，与GB/T16508.5一
2013相比，除结构调整和编辑性改动外，主要技术变化如下：
增加了术语“安全阀整定压力”（见3.1）； -更改了“点火安全时间”“熄火安全时间”的定义（见3.2、3.3，2013年版的3.3、3.4)；删除了“安全附件"“仪表”的定义（见2013年版的3.1、3.2）；更改了蒸汽锅炉可设置一个安全阀的条件[见5.1.1b，2013年版的5.1.2b)」 更改了蒸汽锅炉锅壳（锅筒）和过热器上安全阀的总排放量的规定（见5.2.1，2013年版的5.3.1）；删除了装设压力测量装置的其他要求（见2013年版的6.1.2）；更改了锅炉可装设一个直读式水位表的条件（见7.1，2013年版的7.1)；更改了温度测量装置的要求（见8.1～8.4，2013年版的8.1）； - 增加了锅炉排污和放水管道设计要求（见9.8）；
-
更改了装设蒸汽超压报警和联锁保护装置对锅炉容量的规定（见10.1.2，2013年版的10.1.2）：增加了层燃锅炉燃烧设备及配套辅机运行中产生失灵时需对锅炉联锁保护的要求（见
-
10.2.1); —增加了燃用生物质层燃锅炉燃烧系统安全保护装置的要求（见10.2.2）；
一更改了室燃锅炉设置安全保护装置的要求（见10.3.1，2013年版的10.2）；
-
一更改了液体、气体燃料燃烧器点火安全时间、熄火安全时间、启动热功率的要求（见10.3.4，
2013年版的10.3.1、10.3.2)； -增加了天然气冷凝式蒸汽锅炉宜采用连续给水自动调节装置的要求（见10.3.5）；更改了电加热锅炉安全保护的要求（见10.4，2013年版的10.4.3）；删除了由于事故引起主燃料系统跳闸，灭火后未能及时进行炉膛吹扫的应尽快实施补充吹扫，不应向已经熄火停炉的锅炉炉膛内供应燃料的要求（见2013年版的10.4.1）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本文件起草单位：无锡太湖锅炉有限公司、上海工业锅炉研究所有限公司、江苏太湖锅炉股份有限
公司、无锡锡能锅炉有限公司、泰山集团股份有限公司、三浦工业（中国)有限公司、上海市特种设备监督检验技术研究院、无锡中正锅炉有限公司、湘潭锅炉有限责任公司、南通万达锅炉有限公司、河南省四通
II GB/T16508.5—2022
锅炉有限公司、奥林燃烧器（无锡）有限公司。
本文件主要起草人：薛建光、王善武、顾利平、朱永忠、吴钢、李长征、李春、钱风华、傅文军、陈力波、 王志平、冯坤、薛燕、张妮乐、王旦明。
本文件及其所代替文件的历次版本发布情况为：
-1996年首次发布为GB/T16508一1996《锅壳锅炉受压元件强度计算》； 2013年第一次修订时，分为GB/T16508.1一2013～GB/T16508.8一2013，纳人了锅壳锅炉设计、材料、制造、检验、验收、安装及运行的要求，本文件为GB/T16508的第5部分；本次为第二次修订。 GB/T16508.5—2022
引言
GB/T16508《锅壳锅炉》是全国锅炉压力容器标准化技术委员会（以下简称“委员会”）负责制修订
和归口的锅炉通用建造标准之一。其制定遵循了国家颁布的锅炉安全法规所规定的安全基本要求，设计准则、材料要求、制造检验技术要求、验收标准、安装要求和使用要求均符合TSG11《锅炉安全技术规程》的相应规定。GB/T16508为协调标准，满足TSG11《锅炉安全技术规程》的基本要求，同时也符合 TSG91《锅炉节能环保技术规程》的要求。GB/T16508旨在规范锅炉的设计、制造、检验、验收、安装和运行，由8个部分构成。
第1部分：总则。目的在于确定锅壳锅炉范围、锅炉参数、建造规范以及节能和环保等建造锅壳锅炉的通用技术要求。 第2部分：材料。目的在于确定锅壳锅炉受压元件、承载非受压元件和焊接材料等的选材和用材要求。 第3部分：设计与强度计算。目的在于确定锅壳锅炉结构设计的基本要求以及受压元件的设计计算壁温、计算压力、设计许用应力取值及强度计算方法。 第4部分：制造、检验与验收。目的在于确定锅壳锅炉在制造过程中的标记、材料切割与矫正、
-
冷热成形、主要零部件制造与装配、胀接、焊接、热处理、检验与试验、涂装与包装、铭牌及出厂资料的要求。 第5部分：安全附件和仪表。目的在于确定锅壳锅炉安全附件和仪表的设置和选用要求。
- 第6部分：燃烧系统。目的在于确定锅壳锅炉燃烧系统的技术要求。
第7部分：安装。目的在于确定锅壳锅炉的安装、调试和验收等要求。 第8部分：运行。目的在于确定锅壳锅炉运行与管理的要求。
由于GB/T16508没有必要、也不可能囊括适用范围内锅炉建造和安装中的所有技术细节，因此，在满足TSG11《锅炉安全技术规程》所规定的基本安全要求的前提下，不禁止GB/T16508中没有特别提及的技术内容。
GB/T16508不限制实际工程设计和建造中采用能够满足安全要求的先进技术方法。 对于未经委员会书面授权或认可的其他机构对标准的宣贯或解释所产生的理解歧义和由此产生的
任何后果，本委员会将不承担任何责任。
V GB/T16508.5—2022
锅壳锅炉
第5部分：安全附件和仪表
1范围
本文件规定了锅壳锅炉安全附件和仪表，包括安全阀、压力测量装置、水位测量装置、温度测量装
置、排污和放水装置、安全保护和其他装置的设置、选用等要求。
本文件适用于GB/T16508.1界定的锅壳锅炉所选用的安全附件和仪表。
2规范性引用文件
2
下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.48 电工名词术语锅炉 GB/T12241安全阀一般要求 GB/T16508.1锅壳锅炉第1部分：总则 GB/T16508.3锅壳锅炉第3部分：设计与强度计算 GB/T36699锅炉用液体和气体燃料燃烧器技术条件 NB/T47063 电站安全阀
3术语和定义
GB/T2900.48和GB/T16508.1界定的以及下列术语和定义适用于本文件。
3.1
安全阀整定压力 set pressure of safety valve 安全阀在运行条件下开始开启的设定压力。
3.2
点火安全时间 ignition safety time 燃烧器点火火焰点燃的安全时间，即无点火火焰形成时，点火燃料控制阀得到开启信号与关闭信号
之间的时间间隔。 3.3
熄火安全时间 extinctionsafetytime 燃烧器运行时，从火焰检测装置发出火焰熄灭的信号到安全切断阀开始关闭的时间间隔。
4基本要求
4.1 锅炉所配置的安全附件和仪表应满足锅炉安全可靠运行的要求。 4.2 锅炉所配置的安全附件和仪表应符合相关产品标准的要求。 GB/T16508.5—2022
4.3锅炉图样和技术文件所要求的所有必要部位，均应配置压力、水位和温度等测量装置，且测量装置应具有适当量程并安全可靠，其测量值应有足够的精确度，并按本文件的要求配置就地和远传压力、水位和温度测量装置。 4.4测量仪表的校验和维护应符合国家计量管理部门的规定。
5安全阀
5.1数量和型式 5.1.1每台锅炉应至少装设两个安全阀（包括锅筒和过热器安全阀）。符合下列规定之一的，可只装设一个安全阀：
a）额定蒸发量不大于0.5t/h的蒸汽锅炉； b）额定蒸发量小于2t/h且装设可靠的超压联锁保护装置的蒸汽锅炉； c）额定热功率不大于2.8MW的热水锅炉。
5.1.2蒸汽锅炉应采用全启式弹簧安全阀、杠杆式安全阀或控制式安全阀（包括脉冲式、气动式、液动式和电磁式等），热水锅炉可采用微启式安全阀。选用的安全阀应符合相应技术标准的规定 5.1.3额定工作压力不大于0.1MPa的蒸汽锅炉可采用静重式安全阀或水封式安全装置，热水锅炉上装设有水封安全装置时，可不装设安全阀；水封式安全装置的水封管内径应根据锅炉的额定蒸发量（额定热功率）和额定工作压力确定，且不应小于25mm；水封管应有防冻措施，并且不应装设阀门。 5.2排放量 5.2.1蒸汽锅炉锅壳（锅筒）和过热器上安全阀的总排放量应大于额定蒸发量。 5.2.2热水锅炉安全阀的泄放能力应满足所有安全阀开启后锅炉内的压力不大于设计时计算压力的 1.1倍。 5.2.3过热器出口处安全阀的排放量在总排放量中所占的比例应保证安全阀开启时过热器能得到足够的冷却。 5.2.4蒸汽锅炉安全阀流道直径不应小于20mm。安全阀的排放量应按下列方法之一进行计算。
a）按安全阀制造单位提供的额定排放量。 b）按公式（1)进行计算：
E=0.235A(10.2p+1)K
...( 1 )
式中： E一一安全阀的理论排放量，单位为千克每小时（kg/h）； p—安全阀进口处的蒸汽压力（表压），单位为兆帕(MPa)；
A 安全阀的流道面积，可用“ 元d2 计算，单位为平方毫米（mm）； d 安全阀的流道直径，单位为毫米（mm）； K-—安全阀进口处蒸汽比容修正系数，按公式(2)计算：
4
K=K,·K,
..(2)
式中： K，—一压力修正系数； K。过热修正系数； K、Kp、K。按表1选用和计算。
