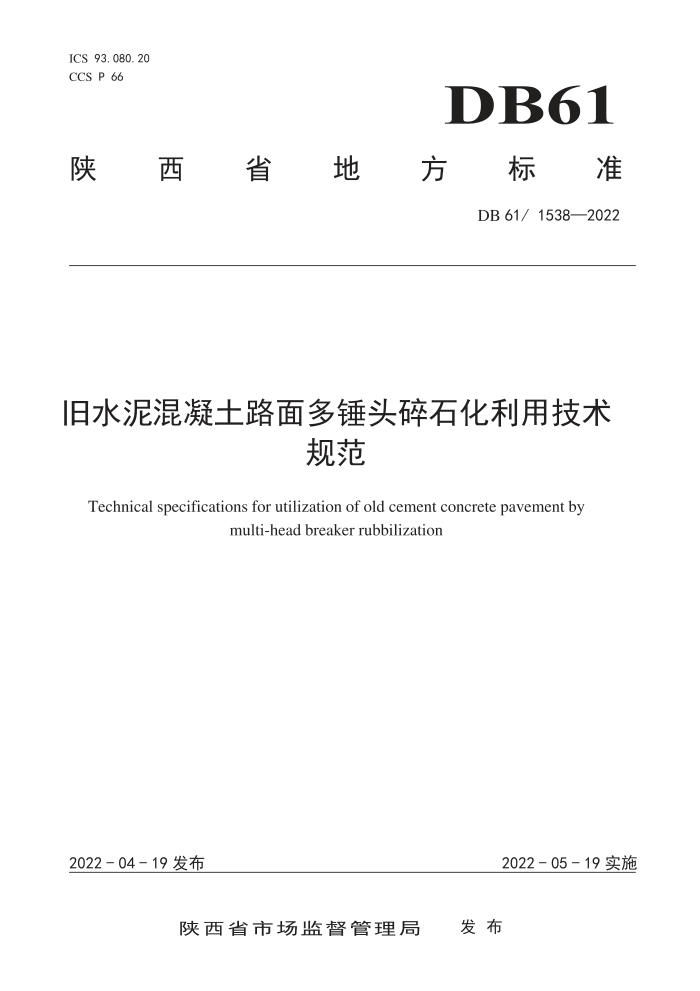

ICS 93.080.20 CCS P 66
DB61
陕西省地方标淮
DB61/1538—2022
旧水泥混凝土路面多锤头碎石化利用技术
规范
Technical specifications for utilization of old cement concrete pavement by
multi-headbreakerrubbilization
2022-05-19实施
2022-04-19 发布
发布
陕西省市场监督管理局 DB61/T1538—2022
目 次
前言， 1
.. I
范围 2 规范性引用文件 3术语和定义..
符号 5 适用条件. 6 施工
4
质量控制 DB61/T1538—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由陕西省交通运输厅提出并归口。 本文件起草单位：西安公路研究院有限公司、陕西路桥集团有限公司、渭南市公路局、汉中市公路
局、中铁十一局集团第二工程有限公司、中交二公局东萌工程有限公司。
本文件主要起草人：吴磊、邱业绩、王锋、张娟、陈国龙、李艳、杨晨光、龚建利、刘思源、刘鹏、 郭平、李晓鹏、刘小春、王彦峰、张胜利。
本文件由西安公路研究院有限公司负责解释。 本文件为首次发布。 联系信息如下：单位：西安公路研究院有限公司电话：029-87823212 地址：陕西省西安市高新六路60号邮编：710065
II DB61/T1538—2022
旧水泥混凝士土路面多锤头碎石化利用技术规范
1范围
本文件规定了旧水泥混凝土路面多锤头碎石化利用技术的术语和定义、符号、适用条件、施工、质量控制的要求。
本文件适用于一级及以下等级公路水泥混凝土路面的多锤头碎石化工程，城镇道路可参照使用。
规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB12523 建筑施工场界环境噪声排放标准 JTJ 073.1 公路水泥混凝土路面养护技术规范 JTG E20 公路工程沥青及沥青混合料试验规程 JTG F40 公路沥青路面施工技术规范 JTG H30 公路养护安全作业规程 JTG 3450 公路路基路面现场测试规程 JTG5210 公路技术状况评定标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
多锤头碎石化利用技术 utilization of multi-head breaker rubbilization 采用多锤头破碎机将水泥混凝土路面就地破碎成具有一定尺寸颗粒嵌挤体后，洒（撒）布乳化沥青
处治封层的技术。 3. 2
隔振沟 Jisolation trench 在道路两侧或结构物端部开挖，减少破碎振动对建筑物（构造物）影响的沟渠。
符号
4
表1中规定的符号适用于本文件。
1 DB61/T1538—2022
表1符号
符号 PCI DBL CBR H
名称路面损坏状况指数
断板率加州承载比
旧水泥混凝土面板厚度
适用条件
5
5. 1 路基状况
旧路路基含水率不应超出最佳含水率4%。 5. 2 路面状况
旧路面技术状况其中一项指标达到表2规定时可采用多锤头碎石化技术。
表2旧路技术状况
指标 PCI DBL (%)
要求 <54 >5 >11 <35 >25
平均错台量（mm）接缝传荷系数（%）
脱空率（%）
5. 3 周边环境设施 5.3.1 碎石化施工作业面距离构造物或建筑物的最小距离应符合表3的规定，
表3 作业点距离构造物或建筑物的最小距离
类型桥梁和涵洞地下管线
最小距离（m）
1.5 1.0 0.5 1 6.0 9.0
有隔振沟无隔振沟
挡土墙
地下构造物顶部以上
有隔振沟无隔振沟
建筑物
注：隔振沟开挖深度不应小于0.8m，宽度不应小于0.1m 5.3.2 净空应大于5m。
施工
6
6.1一般规定 6.1.1 雨（雪）等恶劣天气不得施工， 已破碎的路段及时覆盖、防雨（雪）。 6.1.2 碎石化施工过程中应及时酒水，控制扬尘。 2
