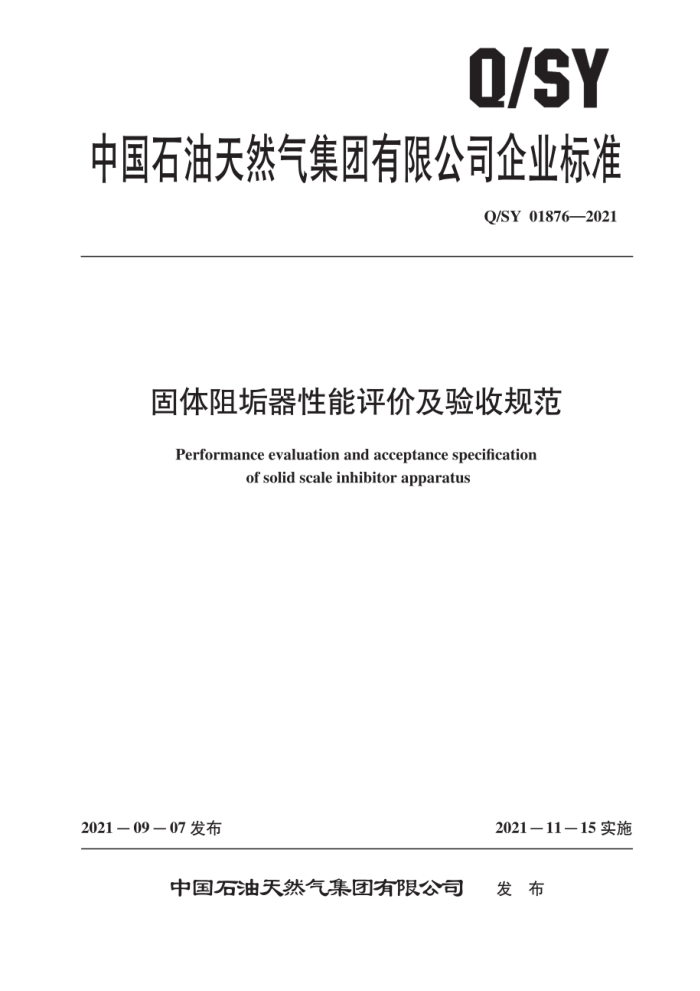

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY01876—2021
固体阻垢器性能评价及验收规范
Performance evaluation and acceptance specificatior
of solid scale inhibitor apparatus
2021—1115实施
2021—0907发布
中国石油天然气集团有限公司 发布 Q/SY 01876—2021
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义分类和命名
一
4
4.1 分类 4.2 命名技术要求
9
5
5.1 固体阻垢器 5.2 钢体 5.3 固体阻垢块实验方法
6
6.1 仪器设备、试剂与材料 6.2检验与测试抽样与判定规则
7
7.1抽样 7.2 判定规则 8健康、安全及环境要求附录A（规范性）固体阻垢块溶释速率测定
7
囍 Q/SY 01876—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并
归口。
本文件起草单位：大庆油田有限责任公司。长庆油田分公司、新疆油田分公司。 本文件主要起草人：李建阁，徐安营。李琼玮徐兆明。刘贵宾，刘宁，刘爱华。邱金平，李文娟，
陶秀敏、李春民、杨莲育、胡俊卿、苑慧莹、刘莉、薛红。
III Q/SY01876—2021
固体阻垢器性能评价及验收规范
1范围
本文件规定了固体阻垢器分类和命名，技术要求。实验方法，抽样与判定规则，健康、安全及环境的要求。
本文件适用于油井用固体阻垢器类产品的质量检验测试。
规范性引用文件
卫
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的弓用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197 普通螺纹 公差 GB/T 3077 合金结构钢 GB/T 6679 固体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 9253.2 石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 GB/T14975 结构用不锈钢无缝钢管 GB/T 19830 石油天然气工业油气井套管或油 管用钢管 Q/SY171262019 油田水处理用缓蚀阻垢剂技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
固体阻垢器solid scaleinhibitorapparatus 由固体形态的化学阻垢块和钢件组成的井下工具
3.2
固体阻垢块solidscaleblock 储存于固体阻垢器钢体中的特定固体形态阻垢剂，
3.3
溶出物dissolvedmatter 固体阻垢块在模拟地层水中浸泡后溶释出的未溶解的物质。
3.4
阻垢率 scale inhibition rate 一定实验条件下对成垢离子的抑制能力测试值。
3.5
溶释速率dissolutionrateofsolid scaleinhibitor Q/SY 01876—2021
定实验条件下固体质量随时间变化测试值，用以表征待检固体的溶解速度。
4分类和命名 4.1分类
按功能分为简外释放型（由固体阻垢块和多孔外简钢体组成的固体阻垢器）、简内释放型（由固体阻垢块，外筒和多孔中心管钢体组成的固体阻垢器）及复合释放型（由固体阻垢块，多孔中心管和多孔外筒钢体组成的固体阻垢器）结构示意图见图1～图3。
4
标引序号说明：
上接头：下接头：
阻垢块：多孔外筒。 图1 筒外释放型固体阻垢器结构示意图
3-
4
3
4
5
标引序号说明：
上接头1 下接头！多孔中心管：
外筒：一阻垢块。
5
1
图2筒内释放型固体阻垢器结构示意图
标引序号说明：
一上接头：下接头：多孔中心管：
多孔外筒：阻垢块。
5
F
4
图3复合释放型固体阻垢器结构示意图
2
