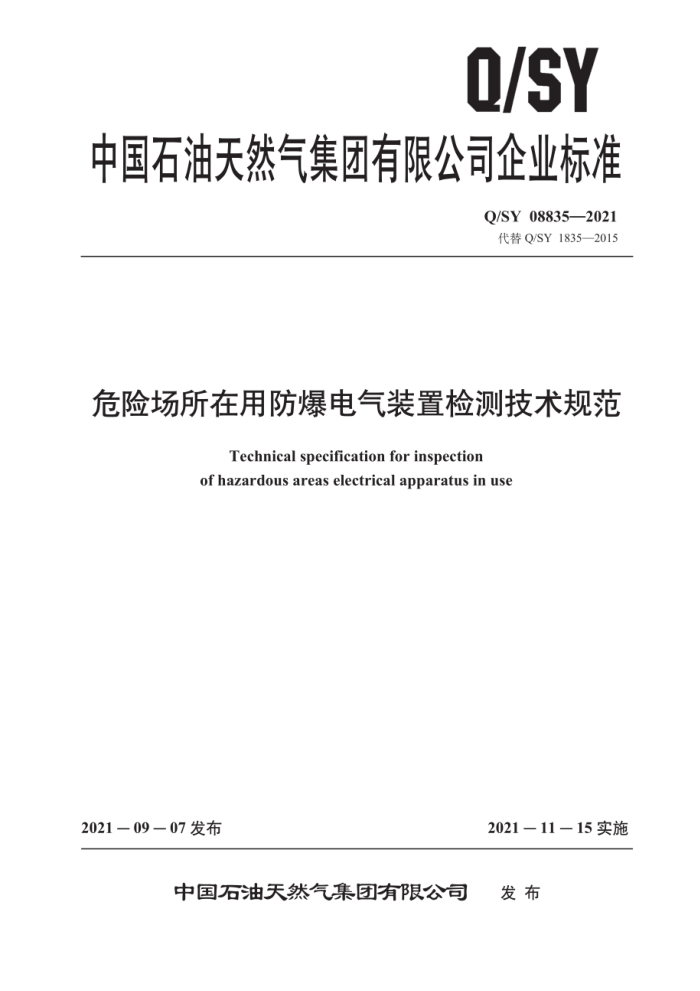

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08835—2021 代替Q/SY1835—2015
危险场所在用防爆电气装置检测技术规范
Technical specification for inspection of hazardous areas electrical apparatus in use
2021—09—07发布
2021－11－15实施
发布
中国石油天然气集团有限公司 Q/SY 08835—2021
目 次
前言
范围规范性引用文件
2
3 术语和定义 4
基本规定 4.1 检测人员 4.2 程序和要求 4.3 仪器设备检测内容及技术要求
5
5.1 爆炸性气体环境防爆电气设备的一般规定 5.2 线路系统 5.3 防爆电气设备选型 5.4 防爆配电箱 5.5 防爆接线盒 5.6 防爆开关及插接装置 5.7 防爆电机 5.8 防爆灯具 5.9 防爆仪表 5.10 接地及接地阻值要求 5.11 过热放电测试检测方法报告及存档
1
10
11 12
12
7.
12 .14 - 15
附录A（资料性） 定期检查的典型检查程序附录B（资料性） 检查表附录C（资料性） 电气装置最高允许温度及允许温升值附录D（规范性） 检测报告格式样本附录E（规范性） 检测不合格问题清单格式样本参考文献
22 - 24
29
30 Q/SY08835—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草。
本文件代替Q/SY1835一2015《危险场所在用防爆电气装置检测技术规范》，与Q/SY1835一
2015相比。除结构调整和编辑性改动外，主要技术变化如下：
a）更改了“适用范围（见第1章）： b）更改了部分引用标准GB/T3101、GB3836.1、GB3836.2—2010、GB/T3836.16（见第2章） c）更改了全部术语和定义（见第3章）： d）整合了*单位和人员”（见4.1，Q/SY1835—2015的4.1.1、4.1.2） e）删除了“危险场所防爆电气装置检测工作程序”（见Q/SY1835—2015的4.2.1）： f】删除了*红外检测时应满足以下要求*【见Q/SY1835—2015的4.2.3b】】： g）增加了“爆炸性气体环境防爆电气设备的一般规定”（见5.1）： h）更改了线路系统一般规定（见5.2.1，Q/SY1835—2015的5.1.1）： i）更改了“危险场所内的电缆配线”（见5.2.2，Q/SY1835—2015的5.1.2）； j）更改了“危险场所内的钢管配线”（见5.2.3，Q/SY1835—2015的5.1.3） k）增加了“本质安全型“i”电气设备及其关联电气设备的线路（见5.2.4） 1）更改了“防爆电气设备选型”（见5.3，Q/SY1835—2015的5.2）： m）更改了“盘。柜。箱的接地应固定良好。对于装有电器的可开启门，门和金属框架的接地端
子间应选用截面积不小于4mm-的黄绿色绝缘铜芯软导线连接，并应有标识*（见5.4.4，Q/SY 1835—2015的5.3.4）：
n）更改了“防爆灯具*（见5.8，Q/SY1835—2015的5.7）： 0）删除了“爆炸危险场所电气线路禁止有中间接头：应采用防爆接线盒连接”（见Q/SY1835一
2015的5.4.1） P）更改了“接地要求*（见5.10.1，Q/SY1835—2015的5.9.1）： q）更改了“以上均应以外观检查为主，必要时采用便携式可燃气体报警仪。米尺、板尺。游标
卡尺、塞尺、邵氏硬度计等工具测量”（见6.1，Q/SY1835—2015的6.1） r）更改了“定期检查的典型检查程序”和“检查表”（见附录A。附录B，Q/SY18352015的
附录A附录B）： s）删除了“请于检测报告有效期前一个月，向检测单位申请检测”（见Q/SY1835一2015的附
录D注意事项5）本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。 本文件起草单位：辽河油田分公司。长庆油田分公司、安全环保技术研究院。 本文件主要起草人：蒋锐。崔宏伟。宋伟。于卓，李正达，关文涛、王盛章。万猛。孙洋、刘新港
韦磊。李强、王晓朝、程宝庆。梁建、魏巍、郭守贵、刘晶婷、张建新、赵宝峰、郭金利、张恩铭、 下子峰、于森、李刚、白成玉、董丽丽。
本文件所代替文件版本的历次发布情况为：
2015年首次发布为Q/SY1835—2015。 一本次为第一次修订。
II Q/SY 08835—2021
危险场所在用防爆电气装置检测技术规范
1范围
本文件规定了危险场所电气装置防爆安全检测的基本规定、检测内容及技术要求、检测方法、报告及存档。
本文件适用于陆上危险场所在用防爆电气装置的安全检测。 本文件不适用于下列环境
矿井井下：炸药的制造、加工和储存场所。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的弓用文件，仅该日期对应的版本适用于本文件，不注目期的引用文件， 其最新版本（包括所有的修改单）适用于本文件。
GB/T 3101 有关量、单位和符号的一般原则 GB3836.1 爆炸性环境第1部分：设备 通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳d保护的设备 GB3836.32010爆炸性环境第3部分：由增安型“e”保护的设备 GB/T3836.16爆炸性环境第16部分：电气装置的检查与维护 GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则 第1部分：常规测量 GB50058 爆炸危险环境电力装置设计规范
3术语和定义
下列术语和定义适用于本文件
3.1
爆炸性环境explosive atmosphere 在大气条件下，可燃性物质以气体，蒸气。粉生，薄雾，纤维或飞絮的形式与空气形成的混合
物，被点燃后，能够保持燃烧自行传播的环境。
【来源：GB50257—2014，2.0.1]
3.2
爆炸性气体环境explosive gas atmosphere 在大气条件下，可燃性物质以气体或蒸气的形式与空气形成混合物，被点燃后，能够保持燃烧自
行传播的环境。
［来源：GB50257—2014，2.0.3]
3.3
爆炸性粉尘环境 explosive dust atmosphere
1 Q/SY 08835—2021
在大气条件下，可燃性物质以粉尘，纤维或飞絮的形式与空气形成的混合物，被点燃后，能够保持燃烧自行传播的环境。
［来源：GB50257—20142.0.2]
3.4
危险场所hazardousareas 爆炸性环境出现或预期出现的数量足以要求对电气设备的结构，安装和使用采取专门预防措施的
场所。
[来源：GB/T3836.15—2017.3.2.1]
3.5
o区zone o 连续出现或长期出现爆炸性气体混合物的环境。 [来源：GB50257—2014，2.0.5]
3.6
1区 zone1 正常运行时可能出现爆炸性气体混合物的环境。 ［来源：GB50257—2014，2.0.6]
3.7
2区zone2 正常运行时不太可能出现爆炸性气体混合物的环境，或即使出现，也仅是短时存在的爆炸性气体
混合物的环境。
［来源：GB50257—2014.2.0.7]
3.8
20区zone 20 空气中可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境的区域。 ［来源：GB50257—2014，2.0.8]
3.9
21区zone21 正常运行时，空气中的可燃性粉尘云很可能偶尔出现于爆炸性环境的区域。 【来源：GB50257—2014，2.0.9]
3.10
22区zone 22 正常运行时，空气中的可燃性粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持
续时间也是短暂的。
［来源：GB50257—2014.2.0.10]
3.11
设备保护级别equipment protection level （EPL）根据设备成为点燃源的可能性和爆炸性气体环境，爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有
的不同特征而对设备规定的保护级别。
［来源：GB3836.1—2010.3.18]
3.12
Ga级 EPLGa 爆炸性气体环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时
2 Q/SY 08835—2021
不是点燃源。
［来源：GB3836.1—2010，3.18.3]
3.13
Gb级EPLGb 爆炸性气体环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。 ［来源GB3836.12010，3.18.4]
3.14
Gc级EPLGc 爆炸性气体环境用设备，具有“一般”的保护级别，在正常运行中不是点燃源，也可采取一些附
加保护措施，保证在点燃源预期经常出现的情况下（例如灯具的故障）不会形成有效点燃。
【来源：GB3836.1—2010，3.18.5] 3.15
Da级 EPL Da 爆炸性粉尘环境用设备，具有“很高”的保护级别，在正常运行、出现预期故障或罕见故障条件
下不是点燃源。
[来源：GB3836.1—2010,3.18.6] 3.16
Db级EPLDb 爆炸性粉尘环境用设备，具有“高”的保护级别，在正常运行或出现的预期故障条件下不是点燃源。 [来源：GB3836.1—2010，3.18.7]
3.17
Dc级 EPL Dc 爆炸性粉尘环境用设备，具有 “一般”的保护级别，在正常运行过程中不是点燃源，也可采取一
些附加保护措施，保证在点燃源预期经常出现的情况下（例如灯具的故障）不会形成有效点燃。
［来源：GB3836.1—2010，3.18.8]
3.18
隔爆外壳“d”flameproof enclosure“d" 电气设备的一种防爆型式， 其外壳能够承受通过外壳任何接合面或结构间隙进人外壳内部的爆炸
性混合物在内部爆炸而不损坏。并且不会引起外部由一种，多种气体或蒸气形成的爆炸性气体环境的点燃。
【来源：GB50257—2014，2.0.19]
3.19
增安型"e"increased safety"e" 电气设备的一种防爆型式，即对电气设备采取一些附加措施，以提高其安全程度，防止在正常运
行或规定的异常条件下产生危险温度。电弧和火花的可能性。
注：1这种保护形式用“e”表示，附加的措施是那些符合本部分要求的措施。
2增安型“e"的定义不包括在正常运行情况下产生火花或电弧的设备。 [来源：GB50257—2014，2.0.20]
3.20
本质安全型“"intrinsic safety“" 电气设备的一种防爆型式，它将设备内部和暴露于潜在爆炸性环境的连接导线可能产生电火花或
热效应能量限制在不能产生点燃的水平。
[来源：GB3836.42010，3.1.1]
3 Q/SY 08835—2021
3.21
本质安全电气设备intrinsically-safeelectricalapparatus 内部的所有电路都是本质安全电路的电气设备。 [来源：GB50257—2014，2.0.14]
3.22
正压外壳型"p"pressurization“p" 一种防爆型式，通过保持外壳内部或房间内保护气体的压力高于外部大气压力，以阻正外部爆炸
性气体进人的型式。
［来源：GB50257—2014，2.0.16]
3.23
油浸型“o”oil immersion“o" 种防爆型式，将电气设备或电气设备部件浸在保护液中，使设备不能够点燃液面上或外壳外面
的爆炸性气体。
[来源：GB502572014.2.0.17]
3.24
"n"型电气设备type ofprotection“n” 一种防爆型式，该防爆型式的电气设备，在正常运行时和本部分规定的一些异常条件下，不能点
燃周围爆炸性气体。
【来源：GB50257—2014,2.0.18]
3.25
连续监督 continuous supervision 由在专业安装及使用环境方面有经验的专业技术人员对电气装置进行的经常保养，检查，管理，
监控和维护，以便保持装置的防爆性能处于良好状态。
[来源：GB/T3836.16—2017，3.2]
3.26
维护maintenance 将产品保持在或恢复到符合有关技术规范要求的状态，并实现其要求功能的综合性活动。 [来源：GB/T3836.162017，3.7]
3.27
检测 inspection 为了获取设备运行状态安全可靠的结论而采取用工具和检测设备才能识别明显缺损而进行的详细
检查活动。
4基本规定 4.1检测人员
对在用的防爆电气装置和设备应定期组织专业人员进行检测，定期检测程序见附录A，检测人员应经过防爆型式。安装实践。爆炸性环境分类及有关法规规程等方面的培训，检测人员应符合GB/ 3836.16的规定。
4
