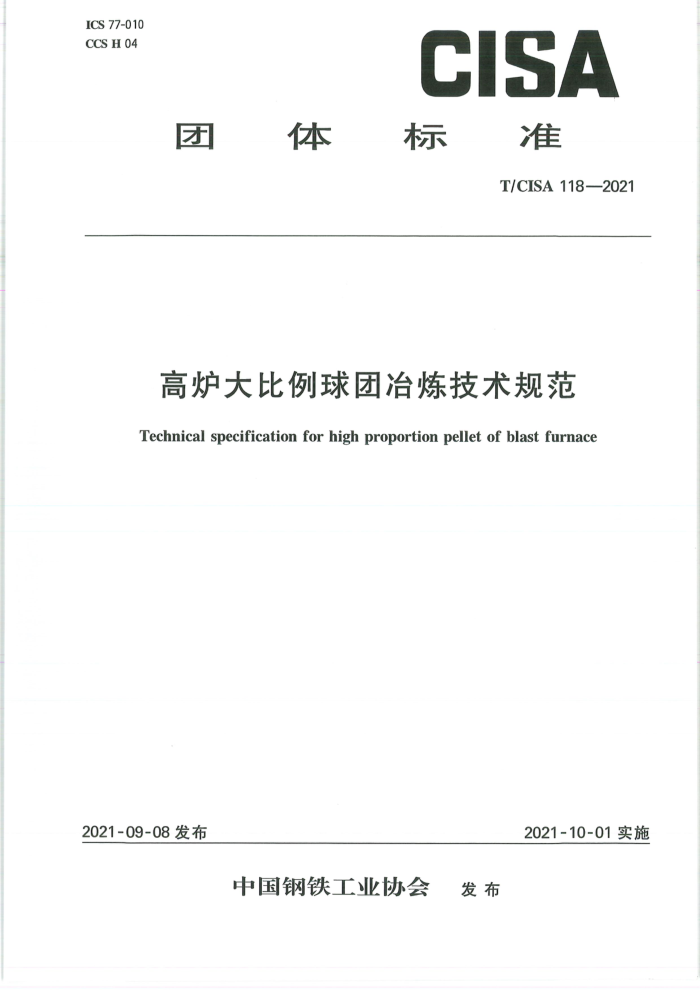

ICS 77-010 CCS H 04
CISA
准
团
体
标
T/CISA118—2021
高炉大比例球团冶炼技术规范
Technical specification for high proportion pellet of blast furnace
2021-10-01实施
2021-09-08发布
中国钢铁工业协会 发布 T/CISA 118—2021
前言
本文件参照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183）归口，本文件起草单位：首钢京唐钢铁联合有限责任公司、首钢集团有限公司、冶金工业信息标准研究院。 本文件主要起草人：霍吉祥、赵民革、刘国友、吴礼云、张龙强、董相娟、滕邵杰、仇金辉、青格勒吉日格乐、
王姜维、张若鹏、陈剑。 T/CISA118—2021
高炉大比例球团冶炼技术规范
1范围
本文件规定了高炉大比例球团冶炼技术的术语和定义、一般要求、球团质量要求、技术要求、操作要求、环保要求等。
本文件适用于高炉大比例球团冶炼技术。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB28662 钢铁烧结、球团工业大气污染物排放标准 GB28663 炼铁工业大气污染物排放标准
3术语和定义
下列术语和定义适用于本文件。
3.1
高炉大比例球团冶炼high proportion pellet operating technology of blast furnace 人炉球团矿在高炉炉料中的使用比例达到50%（含）以上
4一般要求
4.1高炉大比例球团冶炼工艺流程总体符合常规流程，优先增加球团产线保证球团质量。 4.2高炉大比例球团冶炼，一般用熔剂性球团矿或酸性球团矿配人石灰石或白云石等熔剂。 4.3烧结矿、球团矿、块矿及焦炭分别进人高炉料仓。料仓内的原料筛分后，通过上料皮带进人炉顶料罐。皮带上料过程，通过控制料仓闸口开度大小，控制皮带上料条长度。大球比冶炼过程，保证球团矿在烧结矿上的覆盖率在70%以上，提高烧结矿和球团矿的混匀度。 4.4除球团矿外的其他原料质量应符合相关标准规定。 4.5在新建高炉或改扩建高炉时，适当缩小炉身角及炉腹角，有利于大比例球团冶炼。 4.6大比例球团冶炼，建议增加固废处理产线。
5球团质量要求
高炉大比例球团冶炼用球团矿的化学成分、冶金性能和物理特性技术指标应符合表1、表2的规定。
1 T/CISA 118—2021
表1 大比例球团冶炼用球团矿化学成分
化学成分（质量分数）
粒级
%
项目名称
中线土2mm 5mm
占比 %
占比 % ≤3
TFe
FeO CaO/SiO2
S
SiOz
≥62 ≤5.5 ≤0.8 ≤0.35 ≤0.02 ≥80
指标允许波动范围指标
酸性球团矿
±0.15
±0.3 ≥62 ≤5.5 ≤0.8 ≥0.8 ≤0. 03 ≥80
≤3
熔剂性
球团矿 允许波动 ±0.3
±0.1
±0.15
范围
表2 大比例球团冶炼用球团物理及化学性能
化学性能 %
物理性能
项目名称
抗压强度 转鼓指数
低温还原粉化指数
还原度指数
还原膨胀指数
%
+3.15 ≥85 ≥80
N/个球
酸性球团矿 指标 ≥2500 ≥92
≥75 ≥80
≤15 ≤18
≥85
指标 ≥2500
熔剂性球团矿
6技术要求
6.1 装料制度 6.1.1皮带上料过程中，将烧结矿与球团矿平铺，保证球团矿在烧结矿上的覆盖率在70%～90%。上料过程，球团矿分布在烧结矿中间位置，料条前端和末端为烧结矿。 6.1.2溜槽布料过程调整节流阀开度，满足所需布料圈数。 6.1.3布料调整过程缩小最大布料角度，疏导边缘煤气；建议边缘煤气温度不低于80℃。 6.1.4布料调整过程增加矿内焦量，减少炉料向高炉中心滚动趋势；建议中心煤气温度不低于500℃。 6.2送风制度 6.2.1大比例球团冶炼，采用高富氧、低风量的送风制度，减少炉腹煤气量。 6.2.2大比例球团冶炼，对比同级别以烧结矿为主的高炉，提高风速动能，与上部调剂制度匹配，改善炉缸中心活跃性。 6.3热制度
大比例球团冶炼，需要保持好炉缸热度，铁水[Si门质量分数不低于0.3%。 6.4造渣制度 6.4.1大比例球团冶炼，适当提高炉渣二元碱度。 2 T/CISA118—2021
6.4.2大比例球团冶炼，MgO/Al2O适宜范围：0.45~0.6。 6.5出铁控制
大比例球团冶炼，适当缩短间隔时间，保证渣铁排放。
7操作要求
7.1高炉由低比例球团冶炼向大比例球团冶炼过渡时，应符合下列要求：
提高球团比例时，控制炉内焦比不变，根据批铁量变化调整焦炭批重。
a)
b）控制提高球团矿人炉比例节奏，见表3。
表3球团入炉比例节奏
间隔时间 3个冶炼周期 ≥3个冶炼周期
每步提球比幅度
球团比例
球团比例由25%提高至40%（含）球团比例由40%提高至50%（含）以上 c）压差波动幅不大于5 kPa.
5%
≤3%
7.2大比例球团冶炼过程，炉内煤气控制：
当压差升高5kPa~10kPa时，风量降低1.5% 2.5%，炉况稳定后逐步加风至正常水平；
a)
b) 压差升高10kPa 15kPa时，减少焦炭负荷0.1~0.2 压差升高15kPa以上时，减少焦炭负荷0.2以上。
c)
8环保要求
排放应符合GB28662、GB28663的要求及满足当地环保要求 8
