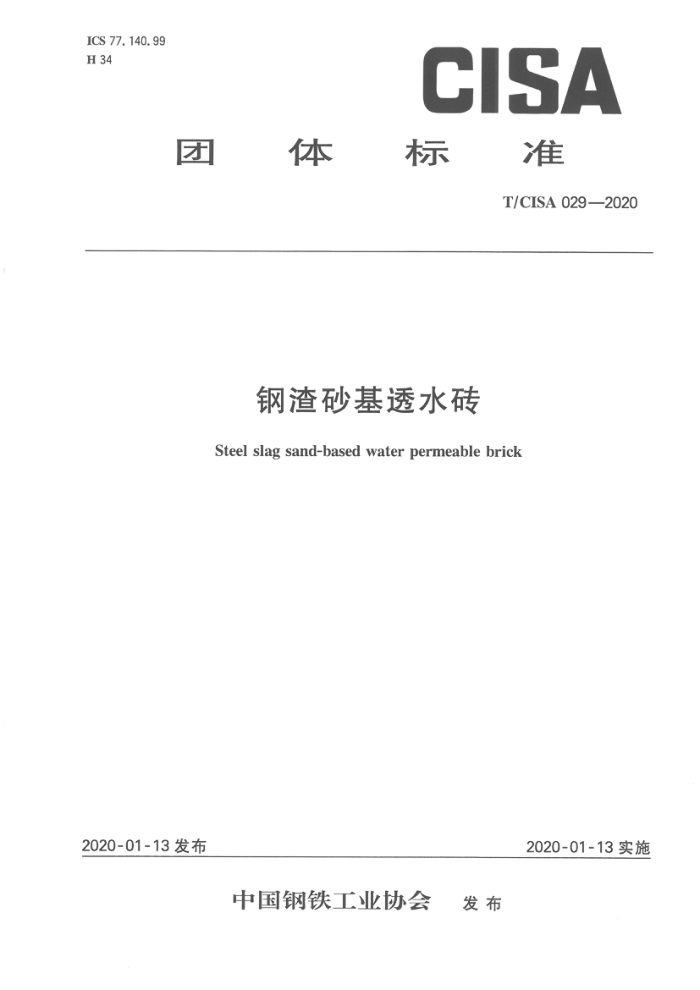

ICS 77.140.99 H 34
CISA
标
准
团
体
T/CISA029—2020
钢渣砂基透水砖 Steel slag sand-based water permeable brick
2020-01-13发布
2020-01-13实施
中国钢铁工业协会 发布 T/CISA 029—2020
前言
本标准参照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：江苏德智重工有限公司、安徽工业大学、安徽德智新能源有限公司、常州易能科技
有限公司、长春昌驰宏成混凝土有限公司。
本标准主要起草人：尹哲学、李灿华、任江涛、姜平。 T/CISA029—2020
钢渣砂基透水砖
1范围
本标准规定了钢渣砂基透水砖的术语和定义、钢渣砂要求、分类、规格和标记、技术要求、试验方法、 检验规则、产品合格证、包装、运输和贮存。
本标准适用于以钢渣和黏结剂为主要原材料，经免烧结成型工艺制成，具有雨水渗透和过滤功能，使用在道路、广场、园林等场地的钢渣砂基透水砖。
2规范性引用文件
下列文件对于本文件的 用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6566建筑材料放射性核素限量 GB/T24175钢渣稳定性试验方法 GB/T25993—2010 透水路面砖和透水路面板 GB28635—2012 混凝土路面砖 CJJ/T188—2012 透水砖路面技术规程 JG/T376—2012 砂基透水砖 YB/T4188 钢渣中磁性金属铁含量测定方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢渣砂基透水砖 steel slag sand-basedwaterpermeablebrick 以钢渣和黏结剂为主要原材料，经免烧结成型工艺制成，具有透水功能的路面砖。
3. 2
通体型砂基透水砖 sand-basedquintanabrick 面层和底层材料均以钢渣为骨料的透水砖。
3. 3
复合型砂基透水砖 sand-based compositebrick 以钢渣或其他材料为骨料与黏结剂复合而成的透水砖。
钢渣砂要求
4
经稳定化处理后，钢渣砂应符合表1要求。 T/CISA 029—2020
表1钢渣砂的基本性能要求
指 标 ≤2.0 ≤2.0 合格
项 目金属铁含量/% 浸水膨胀率/%
放射性
分类、规格和标记
5
5.1分类
钢渣砂基透水砖分为通体型钢渣砂基透水砖和复合型钢渣砂基透水砖，代号分别为TGSTZ、 FGSTZ. 5.2规格
产品的规格应符合表2的规定。
表2规格尺寸
单位为毫米
类 型
项目
通体型砂基透水砖 100,150,200 200,300,400
复合型砂基透水砖 100,150,200,250,300 200,300,400,500,600
宽度长度厚度
60,65,80
60,65,80,100
注：特殊要求由供需协商。
5.3 3标记
钢渣砂基透水砖按产品代号、透水等级、规格、强度等级及本标准编号的顺序进行标记。
----T/CISA 029—2020
规格尺寸强度等级
透水等级
产品代号
示例：复合型钢渣砂基透水砖，透水等级达到A级，长×宽×高尺寸为300mm×150mm×60mm，强度等级C30，标记为FGSTZ-A-C30-300×150×60-T/CISA029—2020。
6 技术要求
6.1外观
产品的外观应符合表3的规定。
2 T/CISA029—2020
表3外观
指标要求
项 目
通体型砂基透水砖
复合型砂基透水砖
<5 5
<5 ≤10
正面粘皮及缺损的最大投影尺寸/mm
缺棱掉角的最大投影尺寸/mm
裂纹分层色差
不允许不允许不明显
6.2尺寸偏差
尺寸允许偏差应符合表4的规定，
单位为毫米
表4尺寸允许偏差
指标 求
2
项 目边长厚度垂直度表面平整度直角度
通体型砂基透水砖
复合型砂基透水砖
±2. 0 ±3.0 ≤2.0 ≤2.0 ≤2.0
±2.0 2.0
6.3 强度等级 6.3.1 抗压强度
产品的抗压强度应符合表5的规定。
表5抗压强度平均值/MPa
抗压强度 Cc30 Cc35 Cc40 Cc50
最小值/MPa ≥25.0 ≥30. 0 ≥35. 0 ≥42.0
≥30.0 ≥35.0 ≥40. 0 ≥50.0
6.3.2 抗折强度
当产品的长度与厚度比大于或等于4时，对应的产品抗折强度应符合表6的规定；当产品的长度与厚度的比小于4时，产品的抗折强度不做要求。
表6 6抗折强度
抗压强度 Cc30 Cc35 Cc40 Cc50
抗折强度 Cf3 Cf3. 5 Cf4 Cf5
平均值/MPa
最小值/MPa
≥3. 0 ≥3. 5 ≥4. 0 ≥5. 0
≥2. 4 ≥2.8 ≥3. 2 ≥4. 0
3
