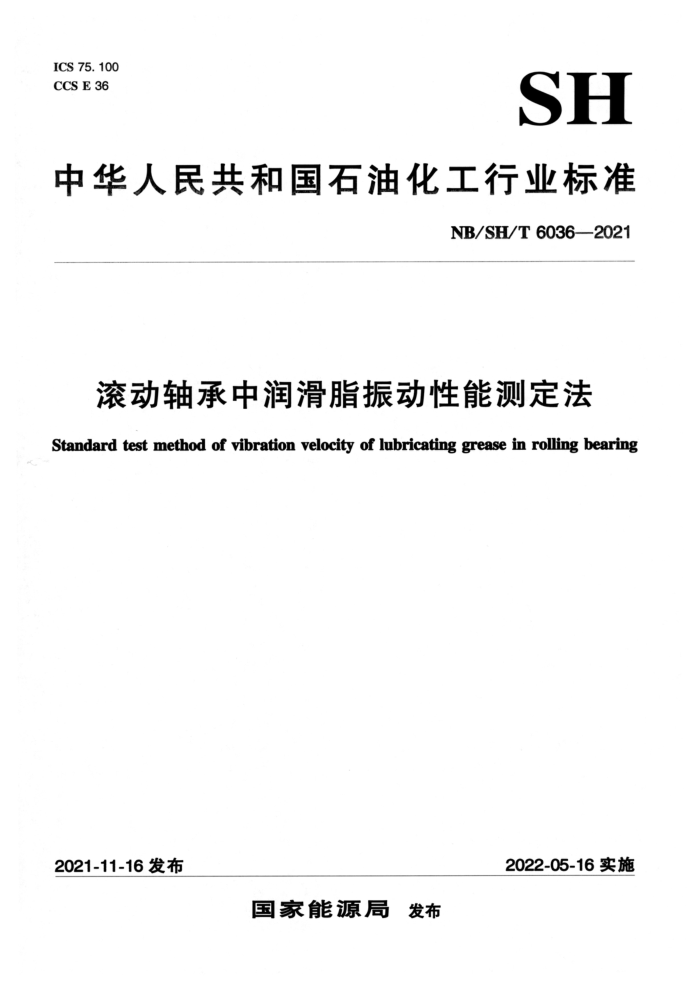

ICS 75. 100 CCS E 36
SH
中华人民共和国石油化工行业标准
NB/SH/T6036—2021
滚动轴承中润滑脂振动性能测定法
Standard test method of vibration velocity of lubricating grease in rolling bearing
2022-05-16实施
2021-11-16发布
国家能源局 发布 NB/SH/T6036—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油化工集团有限公司提出。 本文件由全国石油产品和润滑剂标准化委员会石油燃料和润滑剂分技术委员会（SAC/TC280/SC1）
归口。
本文件起草单位：中国石油化工股份有限公司石油化工科学研究院、杭州轴承试验研究中心有限公司、中国石化润滑油有限公司润滑脂分公司、慈兴集团有限公司、聊城市产品质量监督检验所、山东蓝宇轴承有限公司、杭州电子科技大学、天津市津冠润滑脂有限公司。
本文件主要起草人：姚立丹、李兴林、刘建龙、杨海宁、赵丽雅、刘中其、吴参、赵坤、岳远望、 林继龙、吴宝杰、彭继民。
I NB/SH/T6036—2021
滚动轴承中润滑脂振动性能测定法
警示：本文件涉及某些有危险的材料、操作及设备，但并未对所有的安全问题都提出建议。因此，用户在使用本文件前应建立适当的安全防护措施，并确定相关规章限制的适用性。
1范围
本文件规定了用速度型轴承振动仪测定润滑脂在滚动轴承中振动性能的试验方法。 本文件适用于中频振动值在7μm/s~25μm/s和高频振动值在7μm/s~50μm/s的范围内测定润滑
脂的振动性能，
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T443—1989L-AN全损系统用油 GB/T1962.2注射器、注射针及其他医疗器械6%（鲁尔）圆锥接头第2部分：锁定接头 GB/T2298一2010机械振动、冲击与状态监测词汇 GB/T13277.1一2008S压缩空气第1部分：污染物净化等级 GB15810—2019 一次性使用无菌注射器 GB/T15894—2008化学试剂石油醚 GB/T18457制造医疗器械用用不锈钢针管 GB/T24610.1滚动轴承振动测量方法第1部分：基础 GB/T24610.2滚动轴承振动测量方法第2部分：具有圆柱孔和圆柱外表面的向心球轴承 GB/T32325一2015滚动轴承深沟球轴承振动（速度）技术条件 HY/T053—2001 微孔滤膜
3术语和定义
GB/T2298界定的术语和定义适用于本文件。
3. 1
振动vibration 围绕某一平衡点的机械振荡。此振荡可以是周期性的或随机的。 [来源：GB/T2298—2010，3.1]
3.2
速度velocity 表征位移对时间导数的矢量。 注：速度可能是振荡的，在简谐分量情况下，能够用速度振幅（和频率）来定义。 ［来源：CB/T2298—2010，2.2，有修改]
1 NB/SH/T6036—2021
4方法概要
本文件提供了试验轴承的挑选步骤，采用注射器将润滑脂均勾注入608深沟球轴承中，在指定温
度和转速下，测得的轴承中频振动值和高频振动值表示润滑脂振动性能，单位为μm/s。
5 方法应用
本文件主要用于测定润滑脂在滚动轴承中的振动性能，适用于润滑脂研究和产品质量控制，也适用于轴承企业选用润滑脂。 测定的结果对于低噪声润滑脂产品的研制和润滑脂的选用有一定的指导作用。
6 仪器和设备
6.1 轴承振动测量仪
轴承振动测定仪参数应符合GB/T24610.1GB/T24610.2和GB/T32325的要求，主要参数见表1。
表1轴承振动测定仪主要参数
主要参数 8mm×22mm×7mm
项目
测量轴承尺动态 (um/s)
0~10000 50~300 300~1800 1800~10000 1800±50 0~250
低频带中频带高频带
频率范围/Hz
主轴转速/（r/min)
轴向载荷/N
低频（L）中频（M）高频（H)
≤10 ≤7 ≤4
基础振动值/（μm/s）
6.2 润滑脂加注设备
注：注射器原材料要求见GB B15810-2019附录H 6.2.11mL一次性使用无菌注射器 时 合GB15810 紧接头应符合GB/T1962.2（见图1），用于向轴承中加注润滑脂。
1mL±0.02mL，注射器上的锁
88888283
图11mL一次性使用无菌注射器
2 NB/SH/T6036—2021
6.2.25mL一次性使用无菌注射器：注射器应符合GB15810，容积为5mL±0.02mL，注射器上的锁紧接头应符合GB/T1962.2（如图2所示），用于向6.2.1中加注润滑脂
U
P
S
图25mL一次性使用无菌注射器
6.2.3注射器连接器：如图3所示，用于连接两个注射器，注射器连接器的使用情况见图4。
图3 注射器连接器
图4注射器连接器的使用
6.2.4平口塑料针头：型号22G，针头应符合GB/T18457，外径0.698mm~0.730mm，内径0.390mm~ 0.440mm，总长30mm，用于 一向轴承中加注润滑油或润滑脂
6. 3 3吹扫设备
采用吹尘枪作为吹扫设备，吹尘枪应满足 工作压力 天于 1.2 MPa. 出口内径3mm±0.5mm。吹尘枪应与压缩空气（7.3）连接
6.4试验轴承
符合GB/T32325—2015 5规定的V4维 且608开式深沟球轴承，振动值应符合：低频振动值不大于 35μm/s、中频振动值不大于12μm/s、高频振动值不 天五 于12μm/s。若轴承振动性能不确定，应按照 9.2条挑选符合本条要求的轴承
注1：如果必要，试验轴承应采用石油醚（7.2条）进行清洗， 将清洗干净的轴承干燥。 注2：干燥轴承的温度宜高于室温，避免水汽在轴承表面的凝结。
6.5过滤器 6.5.10.45μm过滤器：符合HY/T053—2001规格要求。 6.5.20.80μm过滤器：符合HY/T053—2001规格要求。
7试剂与材料
7.1参比油：符合GB/T443一1989中黏度等级为15的技术要求，并应采用0.80μm过滤器过滤，用
3 NB/SH/T6036—2021
9.2.7停下主轴电机，释放加载装置，取下轴承，用吹尘枪吹掉轴承上附着的参比油。
10试验步骤
10.1向5mL一次性使用无菌注射器中填充润滑脂4mL左右，尽量避免气泡；用连接器将5mL一次性使用无菌注射器和1mL一次性使用无菌注射器连接在一起，在推动5mL一次性使用无菌注射器活塞的同时，缓慢拉动1mL一次性使用无菌注射器的活塞，使1mL一次性使用无菌注射器中的润滑脂量达到0.5mL~0.6mL。从连接器上取下1mL一次性使用无菌注射器，并装上型号为22G的平口塑料针头，推动1mL一次性使用无菌注射器的活塞，挤出过多的润滑脂，使注射器中的润滑脂量为0.5mL± 0.02 mL。 10.2向试验轴承（6.4条）中加注润滑脂，针头抵在滚动体与滚道接触的位置上，向7个滚动体的位置均匀加注润滑脂，加注总量为0.1mL±0.02mL。 10.3将加注好润滑脂的轴承安装在芯轴上，施加22N的轴向载荷，启动主轴电机，主轴转速 1800 r/min±50 r/min。 10.4当试验轴承运转15s~25s之间时，在2s~5s内分别读取中频振动值和高频振动值，作为试验
结果。
注：在仪表指针摆动幅度较大时，通过调高相应频带档位可以减少仪表指针的摆动幅度 10.5 停止主轴电机，释放载荷，取下轴承，用吹尘枪吹掉轴承中加注的润滑脂 10.6再次按照10.2条的方法，在吹掉润滑脂的轴承中均匀加注0.1mL±0.02mL润滑脂样品。 10.7按照10.2条~10.6条，再重复测试4次 10.8每种润滑脂在同一个轴承上测试5次，每个轴承仅用于测试1个润滑脂样品。
11 结果表示
11.1 取5次试验结果的最大值，作为最终结果。 11.2报告润滑脂的中频振动值和高频振动值（单位为，μm/s）如下：中频/高频：×x/××。
12精密度
12.1概述：本文件精密度是在9个实验室，对11个不同润滑脂样品各测定2次，按照GB/T6683进行数据统计后确定的。按下述规定判断试验结果的可靠性（95%置信水平）。 12.2重复性（r）：同一实验室、同一操作者、使用同一台仪器、按照相同的方法、对同一试样连续测得的两个试验结果之差不应超过表2中的限值。 12.3再现性（R）：不同实验室、不同操作者、使用不同的仪器，对同一试样测得两个单一、独立的试验结果之差不应超过表2中的限值。
表2重复性和再现性
单位：μm/s
项目中频振动值（M）高频振动值（H）
重复性/r 2. 2 2. 7
再现性/R 3. 0 4. 3
5 NB/SH/T6036—2021
参考文 献
[1】GB/T6683石油产品试验方法精密度数据确定法
