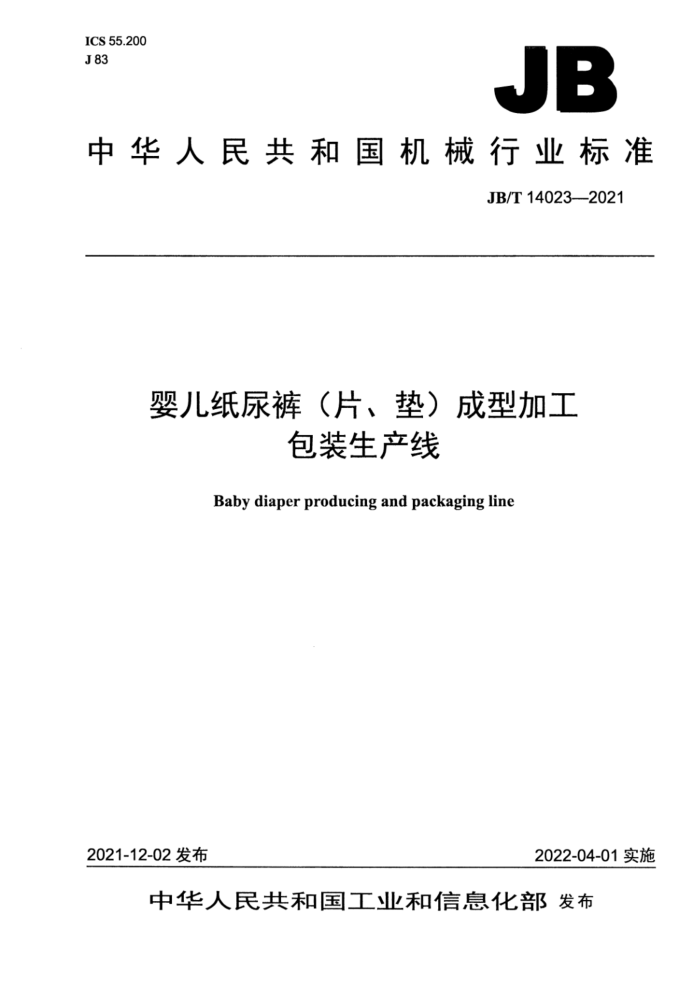

JB
中华人民共和国机械行业标准
JB/T14023-2021
婴儿纸尿裤（片、垫）成型加工
包装生产线
Baby diaper producing and packaging line
2022-04-01实施
2021-12-02发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号、型式与基本参数、工作条件及生产线组成， 4.1型号.. 4.2 型式与基本参数.
0
4.3 工作条件. 4.4 生产线组成 5技术要求 5.1 一般要求... 5.2 性能要求.. 5.3 电气安全要求... 5.4 机械安全要求 5.5 卫生安全要求... 5.6 外观质量要求 6试验方法 6.1 般要求检查.. 6.2 性能试验 6.3 电气安全试验.. 6.4 安全卫生要求检查 6.5外观质量检查 6.6噪声试验 7检验规则 7.1 出厂检验 7.2型式检验. 8标志、包装、运输和贮存 8.1标志 8.2包装 8.3 运输和贮存表1 成品性能要求表2检验项目.
.....
广
-...
10 10 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：安庆市恒昌机械制造有限责任公司、黄山富田精工智造股份有限公司、广州
市兴世机械制造有限公司、泉州市汉威机械制造有限公司、杭州新余宏智能装备有限公司、合肥通用机电产品检测院有限公司、杭州珂瑞特机械制造有限公司、皮尔磁电子（常州）有限公司。
本标准参加起草单位：合肥通用机械研究院有限公司、杭州可靠护理用品股份有限公司、重庆百亚卫生用品股份有限公司、稳健医疗用品股份有限公司、东莞市常兴纸业有限公司、南京林业大学。
本标准主要起草人：吕庆、方安江、林颖宗、林秉正、孙小宏、朱振良、陈润洁、龚志龙、马拾平、 陈子斌、金昌飞、韩璐遥、刘心伟、纪蓉、黄之炯、周泳、江新瑜、蒋继红、张永飞、史来京、苏伟雄、 戎晔、居荣华。
本标准为首次发布。 婴儿纸尿裤（片，垫）成型加工包装生产线
1范围
本标准规定了婴儿纸尿裤（片、垫）成型加工包装生产线的术语和定义、型号、型式、基本参数、 工作条件、生产线组成、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以外包覆材料、内置吸收层、防漏底膜等为原料生产一次性使用的婴儿纸尿裤（片、 垫）的成型加工包装生产线（以下简称生产线）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T7311包装机械分类与型号编制方法 GB/T7932气动对系统及其元件的一般规则和安全要求 GB/T8196机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T13277.1一2008压缩空气第1部分：污染物净化等级 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T15706机械安全设计通则风险评估与风险减小 GB15979 9一次性使用卫生用品卫生标准 GB/T16754机械安全急停功能设计原则 GB/T16855.1机械安全控制系统安全相关部件第1部分：设计通则 GB/T18831机械安全与防护装置相关的联锁装置设计和选择原则 GB/T19891机械安全机械设计的卫生要求 GB/T23821机械安全防止上下肢触及危险区的安全距离 GB/T28004—2011纸尿裤（片、垫） JB/T7232包装机械噪声声功率级的测定简易法 JB7233包装机械安全要求 QB/T1588.4轻工机械涂漆通用技术条件
3术语和定义
下列术语和定义适用于本文件。 3.1
生产线线速度productionlinespeed 生产线在实际生产过程中，在机出产品运行方向上所用最长材料的线速度，单位为米每分（m/min）。
3.2
生产能力productioncapacity 生产线稳定运行时，单位时间内生产的成品数量，单位为片每分（pcs/min）。
3.3
生产效率productionefficiency 生产线稳定运行时，在有效单位时间内生产的成品数量与额定生产能力的百分比。
3.4
成品 finishedproduct 经由各种原材料复合成型的单片婴儿纸尿裤（片、垫）。
3.5
合格成品 qualified finished product 经检验符合技术要求的成品。
3.6
成品合格率qualified finished productrate 合格成品数量与成品总数量的百分比。
3.7
剔废率 rejectionrate 生产线剔废装置剔除的产品总数（因接头或其他材料原因导致的废品不计入剔除品数）与生产的成
品总数的百分比。 3.8
条质量weight 单片试样的质量。
3.9
回渗量rewet 试样吸收一定量的测试溶液后，在一定压力下，返回面层的测试溶液质量。
3.10
渗漏量leakage 试样吸收一定量的测试溶液后，在一定压力下，透过防漏底膜的测试溶液质量。
3.11
滑渗量topsheetrun-off 一定量的测试溶液流经斜置试样表面时未被吸收的体积。
4型号、型式与基本参数、工作条件及生产线组成
4.1型号
生产线的型号编制应按GB/T7311的规定执行。 DYN.
改进设计顺序代号：依次用英文字母ABC····表示。 第一次设计的产品无顺序代号
额定生产线线速度，单位为米每分（m/min）机出产品类型：K 婴儿纸尿裤，P- 婴儿纸尿片， D——婴儿纸尿垫机出产品结构型式：K一开放式，B一闭合式婴儿纸尿裤（片、垫）成型加工包装生产线
示例： DYN-KK250A表示额定生产线线速度为250m/min的第一次改进设计的开放式婴儿纸尿裤成型加工包装生产线。
4.2型式与基本参数 4.2.1生产线按机出产品的结构型式分为：
开放式婴儿纸尿裤（片、垫）成型加工包装生产线；闭合式婴儿纸尿裤成型加工包装生产线。
4.2.2生产线基本参数的名称和单位：
额定生产线线速度，单位为米每分（m/min）；额定生产能力：单位为片每分（pcs/min）：装机容量，单位为千瓦（kW)；电压和频率，单位分别为伏（V）和赫（Hz)；总质量，单位为吨（t)； -耗气量，单位为立方米每小时（m3/h）：外形尺寸（长×宽×高），单位为米（m）：气源压力，单位为兆帕（MPa）。
4.3工作条件 4.3.1工作环境温度为15℃～~35℃，相对湿度为45%~75%，海拔应不大于1000m 4.3.2 电源电压与额定电压的偏差应保持在土10%的范围内。 4.3.3气源压力为0.6MPa～0.8MPa：气源应清洁、干燥。压缩空气质量应符合GB/T13277.1一2008 的规定，并且固体颗粒为2级，湿度为2级，油为2级。 4.3.4 婴儿纸尿裤（片、垫）所使用原材料应符合国家和行业相关标准的规定。 4.3.5 婴儿纸尿裤（片、垫）的原材料配方及结构设计应满足表1的要求。
表1成品性能要求婴儿纸尿裤
单位
指标名称
婴儿纸尿片
婴儿纸尿垫
全长
±3
极限 表1成品性能要求（续）婴儿纸尿裤
单位 mL g g
指标名称
婴儿纸尿片
婴儿纸尿垫
滑渗量≤ 回渗量≤ 渗漏量≤
20
渗透性能
15.0
10.0
无渗出，无渗漏
0.5
注：具有特殊功能（如训练如厕等）的产品不考核回渗量。 4.3.6 工作区周围环境应符合GB15979的规定。 4.4生产线组成 4.4.1 生产线应由下列基本设备组成：
原材料放卷装置；输送系统；切刀装置；封合装置；传动系统；电气系统；风路系统；气动系统；一安全防护装置；剔废装置。
4.4.2 2生产线可选配下列设备：
相位调节系统；涂胶系统；纠偏系统；木浆粉碎装置：粉尘过滤系统；高分子添加装置；吸收体成型系统；包覆成型装置：单片包装装置：排列堆垛系统；废料收集系统：产品外观（瑕疵）污点检测装置：产品金属检测装置。
5技术要求
5.1一般要求 5.1.1生产线应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。 5.1.2生产线运转应平稳，运动零部件动作应灵敏、协调、准确，无卡阻和异常声响。 5.2性能要求
5.2.1生产线线速度应达到额定生产线线速度的要求，生产能力应达到额定生产能力的要求，连续生产时生产效率应不低于85%。 5.2.2成品应符合GB/T28004—2011中5.2的规定。 5.2.3生产线按额定生产能力正常运行时，剔废率应不大于5%（因接头或其他材料原因导致的废品不计入剔除品数）：；成品的技术指标应符合表1的要求，成品合格率应不小于98%。 5.2.4生产线（不含风机和绒毛浆粉碎机）的噪声声压级应不大于85dB（A》。 5.3电气安全要求 5.3.1生产线的电气控制系统应安全可靠，控制准确，并符合GB/T5226.1的要求，各电器接头应连接牢固并加以编号，操作按钮应灵活，指示灯显示应正常。生产线应有急停装置，急停操动器的有效操作能中止后续命令，并该操作命令在其复位前一直有效：复位应只能在引发紧急操作命令的位置用手动操作：急停命令的复位不应重新起动机械，而只是允许再起动。 5.3.2动力电路导线和保护联结电路间施加DC500V电压时测得的绝缘电阻应不小于1MQ2。 5.3.3生产线所有外露可导电部分应按GB/T5226.1一2019中8.2的要求连接到保护联结电路上。接地端子或接地触点与接地金属部件之间的连接，应具有低电阻值，其电阻值应不超过0.1Q。 5.3.4生产线的动力电路导线和保护联结电路之间应能经受历时至少1s的耐电压试验。 5.3.5为保证人身和生产安全，涉及安全的控制单元应采用安全回路。安全回路原则上采用不大于 36V的安全电压。 5.4机械安全要求 5.4.1生产线的安全防护应符合JB7233的规定。 5.4.2生产线的安全防护设计应符合GB/T15706的规定。 5.4.3生产线的齿轮、传动带、链条、摩擦轮等运动部件裸露时，应设置固定式或活动式安全防护装置，其设计应符合GB/T8196的规定，其安全距离应符合GB/T23821的规定。 5.4.4生产线的粉碎机热封装置等有卷入，陷入夹住，压伤等潜在危险或可能造成人员受伤处，应设置固定式或活动式安全防护装置，其设计应符合GB/T8196的规定，其安全距离应符合GB/T23821 的规定。 5.4.5生产线的活动式安全防护装置应设有保障人员安全的安全联锁保护，其设计应符合GB/T18831 的规定，其安全等级应符合GB/T16855.1的规定。 5.4.6生产线应在经常操作的位置设有紧急停止装置，并应符合GB/T16754的规定，其安全等级应符合GB/T16855.1的规定。 5.4.7操作侧、传动侧应充分考虑生产线误起动导致生产线内部人员伤害的风险，例如，人员在生产线内部，但安全门关闭且生产线被起动，从而导致人员伤害。可以通过安全保护装置或使用信息，减少风险，如采取以下措施：
在设备内配有安全停机拉线装置：一编写相关的操作、维修说明书；
配置警报装置等，降低风险。
5.4.8生产线上应有清晰醒目的挤压、润滑、安全、警告等标志，安全标志应符合GB2894的规定。 5.4.9生产线的各零件、螺栓及螺母等紧固件应可靠固定，防止松动，不应因振动而脱落。齿轮、传动带、链轮等运动部件裸露时应设置防护罩。往复运动机构应有极限位置的保护装置。
