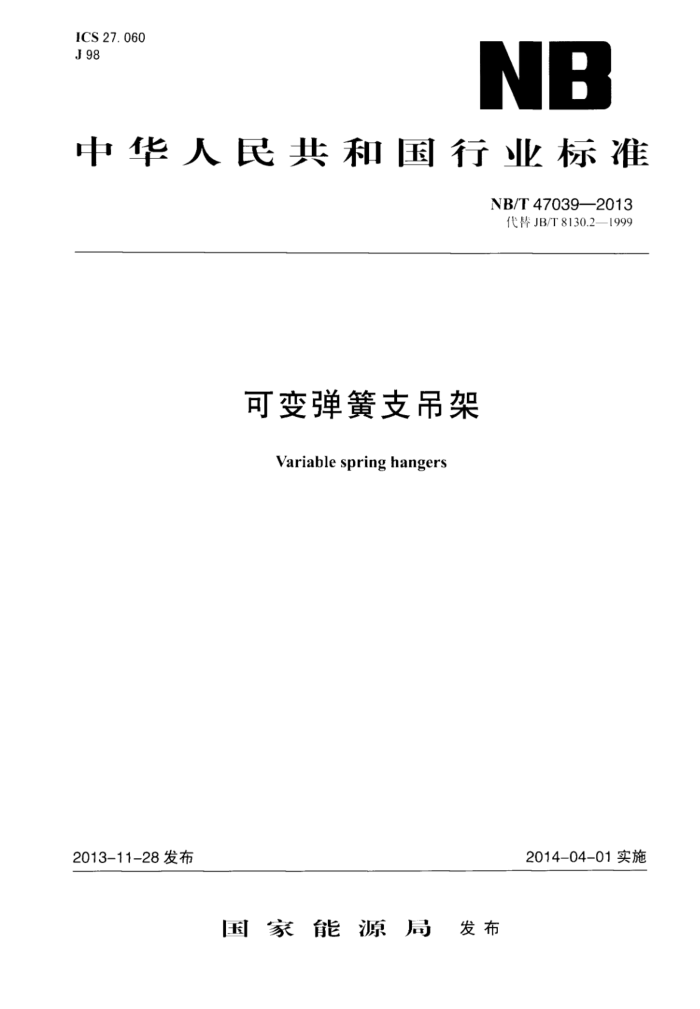

ICS 27. 060 J 98
NB
中华人民共和国行业标准
NB/T47039—2013 代JB/T8130.2—1999
可变弹簧支吊架
Variable spring hangers
2013-11-28发布
2014-04-01实施
国家能源局 发布 国家能源局
公告
2013年第6号
按照《国家能源局关于印发<能源领域行业标准化管理办法（试行）〉及实施细则的通知》（国能局科技【2009】52号）的规定，经审查，国家能源局批准《核电厂操纵人员执照考核》等334项行业标准（见附件），其中能源标准（NB）62项、电力标准（DL） 144项和石油天然气标准（SY）128项，现予以发布。
附件：行业标准目录
二〇一三年十一月二十八日 61 10-0-10 10-t0-t102 10010 10-t0-t102 1001 11 11 10-010 10-0-102 10-t0-+10 10010 82-11-510 82-11-5102 8-1-10 82-11-5102 82-11- 102 11 82-11-510 87-11-102 82-11-5102 82-11-5102 87-11-102 4 661159 181 26611159 1/8r 266160591/8 006001 666181018F 66610188 666101818 6610612 1
661
000
录
（密）
（聋)
制
100
28 10
100 100 100 102 100
和 : f: 6t~1
~9
8 5 S 5 4 5 6 5 8 8 09 NB/T47039—2013
目 次
前言引言
.. III
1
范围· 2 规范性引用文件 3 术语和定义· 4 基本结构. 5 型号表示方法 6 型式..
1
..
7
载荷位移系列及基本尺寸 8 制造与检验要求，
7
19 ·20 ·21 · 23
*
选用和安装调整附录A（资料性附录） 典型支吊架安装示例图，附录B（规范性附录） 可变弹簧支吊架的选用与安装调整
9 NB/T 47039—2013
前言
本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替JB/T8130.2—1999《可变弹簧支吊架》 本标准与JB/T8130.2一1999相比，主要变化如下：
-简化了各型式支吊架的主要外形尺寸表；
-
一删除了原标准的订货明细表，改为订货说明；一在不降低原标准的制造和检验技术要求的前提下，规范和简化了部分条文，把部分条文
写到零件图中。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口：本标准起草单位：大连弹簧有限公司、东方锅炉（集团）股份有限公司、上海发电设备成套
设计研究院。
本标准主要起草人：李超、夏明阳、刘泰生、陈秀彬。 本标准所代替标准的历次版本发布情况为：
JB/T8130.2—1995、JB/T8130.2—--1999。
III NB/T47039—2013
引言
可变弹簧支吊架适用在运行中产生热位移的各种管道和设备上，用以承受载荷、减缓振动，由于其具有支吊稳定、安装方便、运行可靠等特点，因此被广泛适用于电站锅炉本体和发电厂的汽水、烟、风煤管道及石油、化1装置等需要悬吊和支撑的地方，经过长期的实际应用，运行效果良好。
V NB/T47039—2013
可变弹簧支吊架
1范围
本标准规定了可变弹簧支吊架的系列范围、选用方法、制造和检验要求等技术要求，本标准适用位移范围为0mm~120mm、载荷范围为154N~217384N、使用温度范围为-20℃~
200℃的可变弹簧支吊架（以下简称支吊架）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件、
GB/T 1805 GB/T 23934
弹簧术语热卷圆柱螺旋压缩弹簧 技术条件
3术语和定义
GB/T1805界定的以及下列术讲和定义适用于本标准。
3.1
可变支吊架（变力支吊架） variable support hanger 用以承受管道自重荷载，但其承载力随着支吊点处管道垂直位移的变化而变化的弹性支吊架。
3. 2
工作载荷（热态载荷） operating load (hot load) 与“止常”运行工况相关联的荷载（包括自重载荷以及可能存在的热胀和/或压力的作用力）。
3. 3
安装载荷（冷态载荷） installed load（cold load) 在环境温度下，变力弹簧支吊架支承管道系统的荷载，冷态荷载等于工作荷载加减荷载变化。
3. 4
载荷变化系数（载荷变化率） variabilityfactor 由于管道垂直热位移引起变力弹簧支吊架荷载的变化，其变化系数按式（1）计算：
管道垂直热位移（mm）×弹簧刚度（N/mm）
(1)
载荷变化系数：
x100%
载荷变化系数（N）
注：式（1）也可以写成：
热态载荷(N）－冷态载荷(N) ×100%
载荷变化系数：
工作载荷(N)
3. 5
弹簧自由高度 springfreeheight 弹簧无负荷作用时的高度
- NB/T 47039—2013 4 基本结构
可变簧支吊架主要由圆柱螺旋弹簧、位移指示板、罩简及松紧螺母等零件组成。典型结构见图1。
2
3
+
R
物
电安 中
说明： 1——1等板； 2指示板； 3——弹黄：
4 军简：
螺栓； 6.松紧螺母
5.
图1 可变弹簧支吊架典型结构示意图
5型号表示方法
可变弹簧支吊架的型号应由下列4个部分组成：
TD
XX
X
XX
支吊架编号（0～24）
支吊架型式（A、B、C、D、E、FI、F、G）
支吊架T作位移范围系列（30、60、90、120）
支吊架代号（TD）
示例：TD30A7表示允许：1.作位移范为30mm，.1：螺纹悬吊型的可变弹簧支吊架，编号7。
