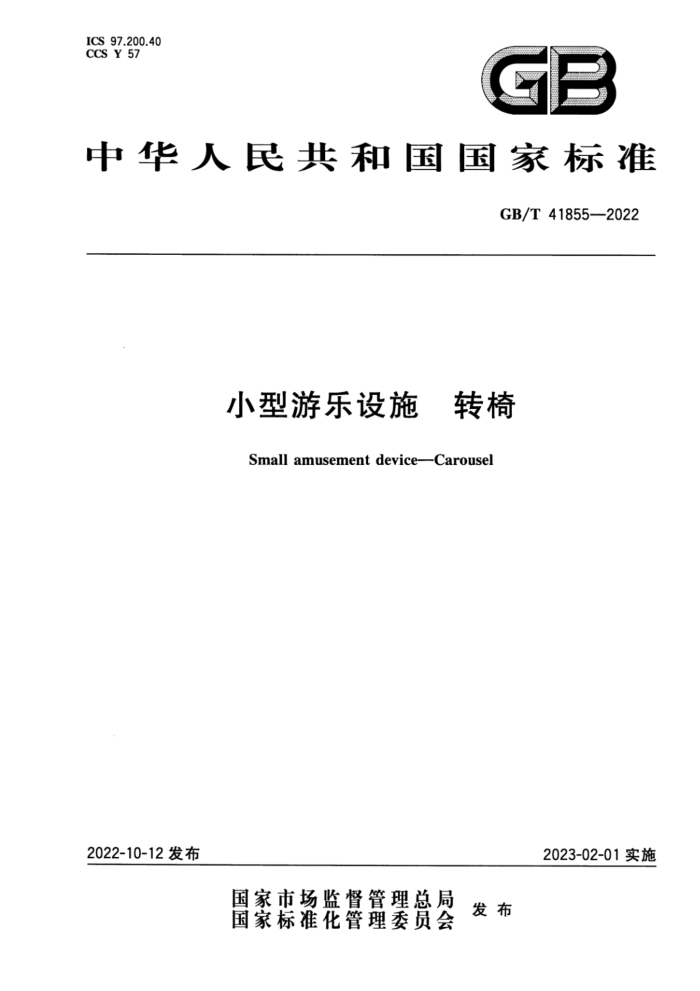

ICS 97.200.40 CCS Y 57
中华人民共和国国家标准
GB/T41855--2022
小型游乐设施 转椅
Smallamusementdevice-Carousel
2022-10-12发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41855—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4分类和型号 4.1分类 4.2型号 5技术要求和试验方法 5.1 通用要求和试验方法 5.2不同类型转椅的特殊要求和试验方法 6检验规则. 6.1 出厂检验 6.2 型式检验 6.3抽样与判定场地要求、安装、标志、使用维保说明书
1
14
14
7
.
8包装、运输、贮存 8.1包装 8.2运输· 8.3贮存附录A（资料性） 转椅的型号编制方法附录B（规范性） 座椅撞击试验附录C（规范性） 摩擦系数的测试参考文献
14 15
15 16 17 19 21 GB/T41855—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国索道与游乐设施标准化技术委员会（SAC/TC250)提出并归口。 本文件起草单位：育才控股集团股份有限公司、永嘉县质量技术监督检测研究院、中特检验集团有
限公司、奇特乐集团有限公司、立本集团温州玩具有限公司、浙江巧巧教育科技有限公司、南京万德体育产业集团有限公司、华东游乐设备有限公司、南京宜童文化发展有限公司、凯奇集团有限公司、华夏游乐有限公司、永浪集团有限公司、温州口袋屋游乐玩具有限公司。
本文件主要起草人：陈素娟、苏尚州、张鹏飞、徐孝军、章金飞、胡时辉、张勇、章常义、潘立巧、 吴建静、吴文珍、陈国栋、陈德旭、滕敏敏、杨丽平、金丽丽、章定长、金利群、章国权、王永宝、易婷婷、 王浩然、钟建峰。
目 GB/T 41855—2022
小型游乐设施 转椅
1范围
本文件规定了小型游乐设施转椅的分类和型号，技术要求和试验方法，检验规则，场地要求、安装、 标志、使用维保说明书，包装、运输、贮存。
本文件适用于3周岁～14周岁儿童游乐用的小型游乐设施转椅。 本文件不适用于转马类游乐设施。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T250 纺织品1 色牢度试验 评定变色用灰色样卡 GB/T1040.1 塑料拉伸性能的测定第1部分：总则 GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1766 色漆和清漆涂层老化的评级方法 GB/T1804--2000一般公差未注公差的线性和角度尺寸的公差 GB/T1843 塑料悬臂梁冲击强度的测定 GB/T1865 色漆和清漆人工气候老化和人工辐射曝露 滤过的氙弧辐射 GB/T2411 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度） GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB 8408 3大型游乐设施安全规范 GB/T9341塑料弯曲性能的测定 GB/T16422.2塑料实验室光源暴露试验方法 云第2部分：氙弧灯 GB/T20306 游乐设施术语 GB/T28622—2012无动力类游乐设施 术语 GB/T34021--2017小型游乐设施摇马和跷跷板 GB/T34272小型游乐设施安全规范
3 术语和定义
GB/T20306和GB/T28622一2012界定的以及下列术语和定义适用于本文件。
3.1
转椅 carousel 围绕一个中心轴转动，供单人或多人使用的小型游乐设施。 ［来源：GB/T28622—2012,5.1，有修改］
1 GB/T41855—2022
3.2
使用者位置userstation 供使用者站立的位置，或者乘坐的座位，或者抓握的手柄。 ［来源：GB/T28622—2012，5.3，有修改］
4分类和型号
4.1分类
根据结构型式，转椅分为开放式转椅、平台式转椅、悬挂式转椅、轨道式转椅、圆盘（环）式转椅、碗形
转椅和站立式转盘转椅7类，如表1所示。
表1转椅的分类、特性和示意图
特性
示意图
类型
不带有封闭式转动平台，使用者
日
口
开放式转椅 位置由连接在中心轴上的座位
或扶手固定
E
带有封闭的转动平台，使用者位置由平台上的座位或扶手固定
平台式转椅
悬挂式转椅 使用者位置悬挂固定在支撑结
构上
VAA
AAA
支撑结构部件
通过使用者手摇或脚瞪，带动机
轨道式转椅 械传动机构按固定轨迹旋转
运动
TRTRRTRT
2 GB/T41855—2022
表1转椅的分类、特性和示意图（续）
类型
示意图
特性
RRRRRRRRRRR
a）圆盘式转椅一中心轴
圆盘(环)式 带有一个倾斜的中心轴，由使用转椅 者施加作用力产生转动的转椅
WKEWKK
MEKKET
圆环式转椅
b)
碗形转椅 座椅形状为碗形的转椅
EAKRRRTTRTRTRTRTRTRTRTR a）单人碗形转椅 b）多人碗形转椅
站立式转盘 带有支撑杆，供单人或多人站立转椅 游玩的转椅
-
4.2型号
转椅的型号编制方法见附录A。
5技术要求和试验方法
5.1 通用要求和试验方法 5.1.1通则 5.1.1.1转椅应符合GB/T34272的相关规定。 5.1.1.2小于230mm的线性尺寸的未注公差按GB/T1804一2000中m级的规定，其余线性尺寸未注公差按GB/T1804一2000中v级的规定；未注公差的倒圆半径和倒角高度尺寸与角度尺寸的公差应不低于GB/T1804一2000中v级的规定，应选用满足检验准确度的量具测量。 5.1.1.3采用钢卷尺、钢直尺、游标卡尺、万能角度尺等规定用量具检验转椅的基本参数、重要线性和角
3
