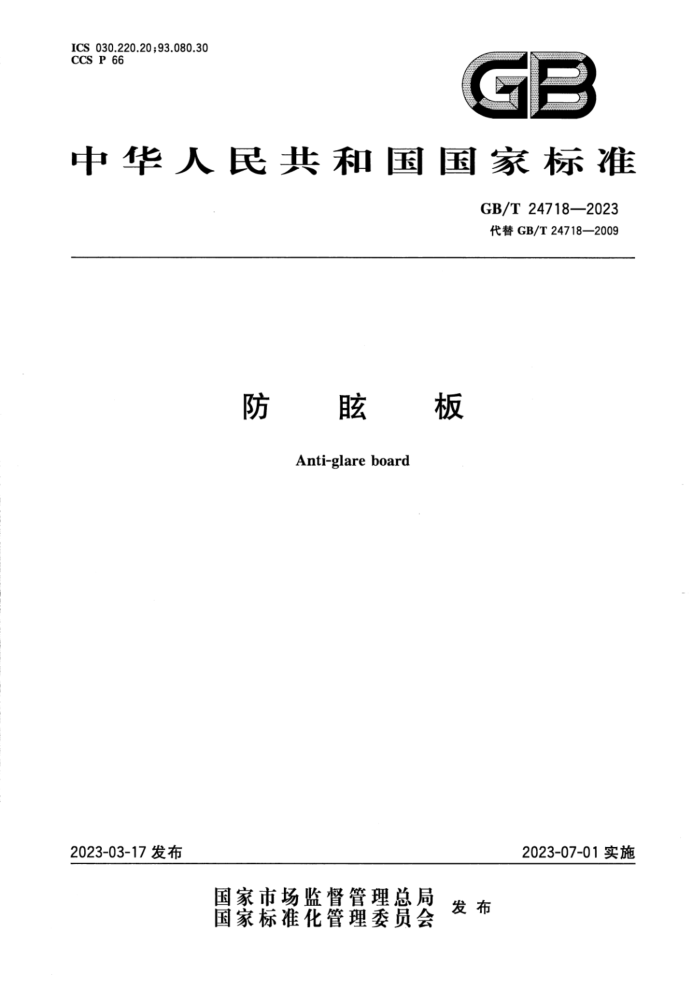

ICS 030.220.20;93.080.30 CCS P 66
I
中华人民共和国国家标准
GB/T24718—2023 代替GB/T24718—2009
防眩板
Anti-glare board
2023-07-01实施
2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 24718—2023
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类与命名技术要求
II
3
5 6 试验方法 7 检验规则
5
..
X
10 11 13
标志、包装、运输和贮存· 附录A（规范性） 防眩板整体力学性能牵引装置设置要求附录B（规范性） 防眩板疲劳荷载试验 GB/T 24718—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T24718—2009《防眩板》，与GB/T24718—2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 增加了产品按使用区域环境划分类型（见4.1.3)； b) 增加了规格尺寸（见4.3）； c) 增加了对于表面进行涂装的产品外观质量要求（见5.1.2)； d) 删除了结构尺寸的要求（见2009年版的4.1.3)； e)
更改了抗风荷载技术要求中防眩板外轮廊水平投影最大面积S的计算及对于不同地区使用防眩板抗风荷载系数进行分类要求（见表2序号1，2009年版的表2序号1)；
f) 增加了防眩板的疲劳荷载试验（W型）技术要求（见表2序号3）； g) 增加了对表面涂装产品附着性能的技术要求（见表4序号4)； h) 更改了钢质金属基材防眩板防腐层性能的要求（见5.2.4，2009年版的表5）； i) 更改了试剂中无铅汽油型号（见6.2，2009年版的5.2)； j) 增加了防眩板的疲劳荷载试验方法（见6.6.3）； k) 更改了汽油型号（见6.7.1，2009年版的5.5.4.1)； 1) 增加了对表面涂装产品附着性能的试验方法（见6.8.4)； m）增加了防眩板疲劳荷载试验（见附录B)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本文件起草单位：交通运输部公路科学研究所、中路高科交通检测检验认证有限公司。 本文件主要起草人：张智勇、马学锋、苏鹤俊、陆宇红、刘燕飞、白媛媛、周岱、魏正治、雷久伦、吴询、
周海峰、徐东、韩越、杨烨。
本文件于2009年首次发布，本次为第一次修订。
Ⅱ GB/T24718—2023
防 眩 板
1范围
本文件规定了防眩板的产品分类与命名、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存。
本文件适用于道路交通用板类的防眩设施。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 700 碳素结构钢 GB/T 1446 纤维增强塑料性能试验方法总则 GB/T1463 纤维增强塑料密度和相对密度试验方法 GB/T 2573 玻璃纤维增强塑料老化性能试验方法 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 8924 纤维增强塑料燃烧性能试验方法 氧指数法 GB/T9286 色漆和清漆划格试验 GB/T10125 人造气氛腐蚀试验 盐雾试验
GB/T11115 聚乙烯(PE)树脂 GB/T11547 塑料耐液体化学试剂性能的测定 GB/T16422.2 塑料实验室光源暴露试验方法 ：第2部分：氙弧灯 GB/T18226 公路交通工程钢构件防腐技术条件 GB/T22040 公路沿线设施塑料制品耐候性要求及测试方法 GB/T24721.1 公路用玻璃纤维增强塑料产品第1部分：通则 JT/T495 公路交通安全设施质量检验抽样方法 JT/T600.1 公路用防腐蚀粉末涂料及涂层 第1部分：通则
3术语和定义
本文件没有需要界定的术语和定义。
4产品分类与命名
4.1产品分类
4.1.1按产品结构划分：
a) Z—中空型；
1 GB/T24718—2023
b) S 实体型； c) T- - 一特殊造型。
4.1.2按板体材料划分：
a) P- 塑料板体型； b) F 玻璃纤维增强塑料板体型； c) M- 钢质金属板体型； d) 0 其他材质板体型。
4.1.3按使用区域环境划分：
a) W- -在沙漠及沿海等经常出现常年或季节性强风地区使用的防眩板； b) C 普通地区使用的防眩板。
4.2 型号命名
防眩板的型号命名应符合图1的规定。
口 口 口
板高，单位为毫米（mm）用途，表示使用区域环境，见4.1.3 结构类型，表示产品类型，见4.1.1 板体材料，表示板体材料类型，见4.1.2 产品名称：FXB
图1 防眩板型号命名
示例：以高密度聚乙烯为原材料的规格为高900mm普通地区使用中空塑料防眩板表示为：FXBPZC900。
4.3 规格尺寸
防眩板常用规格尺寸如表1所示。
表1 防眩板常用规格尺寸
单位为毫米
规格 1000×200 900X220 900×200 850X220 850X200
高度 1 000 900 900 850 850
宽度 200 220 200 220 200
注：其他规格尺寸由制造商、设计单位和建设单位根据实际需求来确定。
