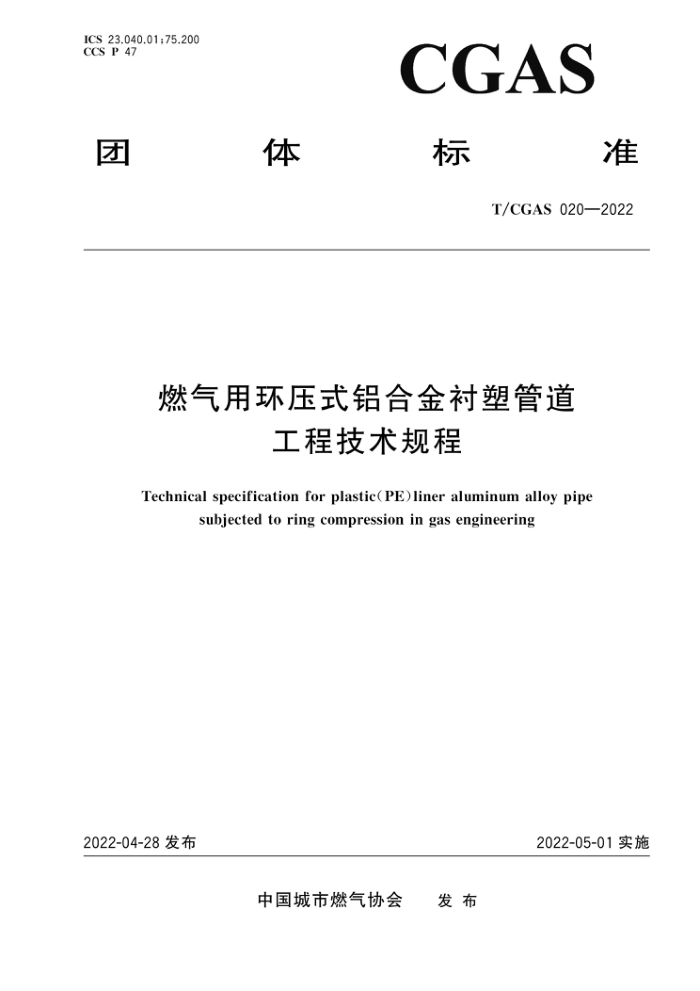

ICS 23.040.01;75.200 CCS P 47
CGAS 标
体
准
团
T/CGAS020—2022
燃气用环压式铝合金衬塑管道
工程技术规程
Technical specification for plastic(PE)liner aluminum alloy pipe
subjected to ring compression in gas engineering
2022-04-28发布
2022-05-01实施
中国城市燃气协会 发布 T/CGAS 020—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本要求
1
材料 5.1 铝合金衬塑管 5.2 原材料 5.3 管件 5.4 密封 5.5 产品验收、试验方法及检验规则 5.6 运输 5.7 贮存 6设计 6.1 一般规定 6.2 工艺计算 6.3 管道布置
5
0
安装 7.1 一般规定 7.2 环压式连接 7.3 质量检查 7.4 管道支撑件
10
1
13 13 13
8试验与验收 8.1 般规定. 8.2 强度试验 8.3 严密性试验 8.4 验收 9维护管理· 附录A（规范性） 产品验收、试验方法及检验规则参考文献
14
14
15
15
16 22 T/CGAS020—2022
前言
为了规范燃气用环压式连接铝合金衬塑管道的材料、设计、安装、试验与验收及维护管理，确保工程质量，制定本标准。
本标准按照T/CGAS1000一2021《中国城市燃气协会标准起草规则》的规定起草本标准主要内容包括：范围、规范性引用文件、术语和定义、基本要求、材料、设计、安装、试验与验
收、维护管理等。本标准的附录A为规范性附录。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任，本标准由中国城市燃气协会标准工作委员会归口，本标准起草单位：华润燃气(郑州)市政设计研究院有限公司、成都泰年管道科技有限公司、郑州华
润燃气股份有限公司、华润燃气郑州工程建设有限公司、淄博绿能燃气工程有限公司、济宁华润燃气有限公司、南阳华润燃气有限公司、甘肃中石油昆仑燃气建筑安装工程投资公司、四川省尺度建设工程设计有限公司、成都因明凯撒管材有限责任公司、贵州顺和不锈钢管业有限公司、成都宏圣源科技有限公司、山东建筑大学。
本标准主要起草人：刘敏鸿、邵山、刘庆宇、王利芬、马金丽、高鲁、杜书杰、姬斌、王文化、仲伟轩、 张晓云、李治、孔川、魏明星、何基、彭文泉、田贯三、赫荣嘉、陈龙
标准使用过程中如发现需要修改和补充之处，请将意见和资料反馈给中国城市燃气协会标准工作委员会秘书处和负责起草单位。负责起草单位：华润燃气（郑州)市政设计研究院有限公司（地址：河南省郑州市中原区汝河西路50号，邮政编码450000，电子邮箱：zhengzhousjcrcgas.com）。
本标准为首次发布。 本标准版权为中国城市燃气协会所有。除了用于国家法律或事先得到中国城市燃气协会书面许
可，标准的任何部分不得以任何形式和任何手段进行复制、发行、改编、翻译和汇编。如需申请版权许可，请联系中国城市燃气协会标准工作委员会秘书处，
联系地址：北京市西城区金融大街27号投资广场B座6层邮政编码：100032 电话：010-66020179 电子邮箱：cgas@chinagas.org.cn
I T/CGAS020—2022
燃气用环压式铝合金衬塑管道
工程技术规程
1范围
本标准规定了采用不锈钢管件环压式连接燃气用铝合金衬塑管道的材料、设计、安装、试验与验收
及维护管理的基本要求，
本标准适用于公称直径不大于DN100、工作温度为一20℃～十60℃且最高工作压力小于或等于
10kPa的新建、改扩建非埋地燃气管道工程。
2规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中注日期的引用文件，仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 244 金属材料 管 弯曲试验方法 GB/T 3190 变形铝及铝合金化学成分 GB/T 4437.1 铝及铝合金热挤压管第1部分：无缝圆管 GB/T 5237.2 铝合金建筑型材第2部分：阳极氧化型材 GB/T6671一2001热塑性塑料管材纵向回缩率的测定 GB/T 10798 热塑性塑料管材通用壁厚表 GB/T15558.1一2015燃气用埋地聚乙烯（PE)管道系统第1部分：管材 GB/T 23658 弹性体密封圈输送气体燃料和烃类液体的管道和配件用密封圈的材料要求 GB/T33926—2017 不锈钢环压式管件 GB50019—2015 工业建筑供暖通风与空气调节设计规范 GB50028—2006 城镇燃气设计规范（2020年版） GB50057 建筑物防雷设计规范 GB55009—2021 燃气工程项目规范 CJJ94城镇燃气室内工程施工与质量验收规范 QX/T109 城镇燃气雷电防护技术规范
：术语和定义
3
下列术语和定义适用于本标准。
1
