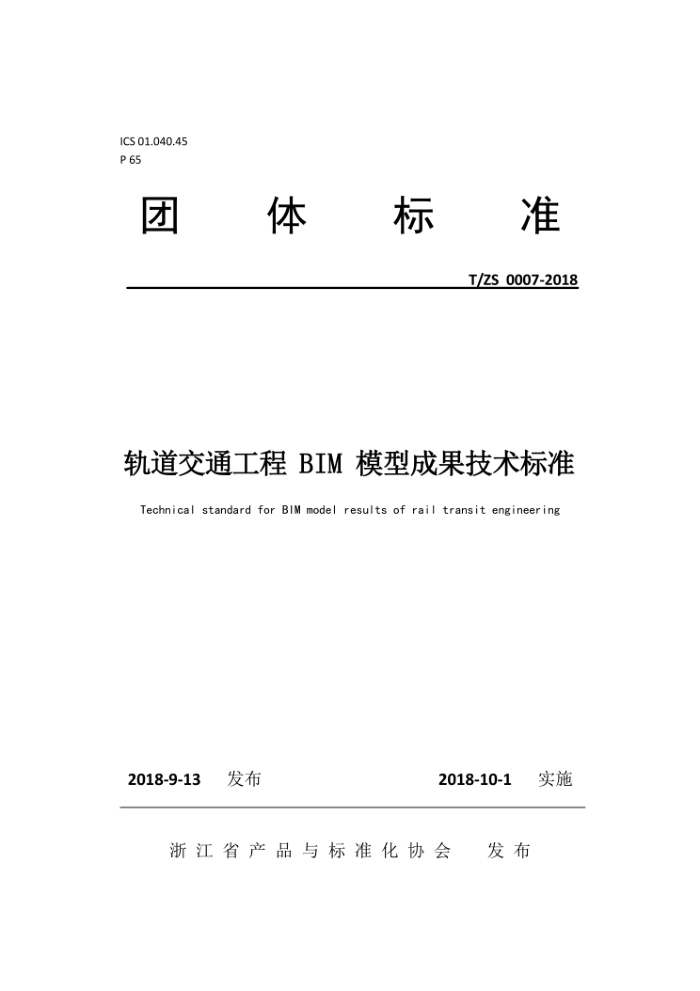

ICS 01.040.45 P 65
体标准
团
T/ZS 0007-2018
轨道交通工程 BIM 模型成果技术标准 Technical standard for BiM model results of rail transit engineering
2018-9-13 发布
2018-10-1 实施
浙江省产品与标准化协会 发布 目次
前 言 1 范围. 2 规范性引用文件. 3 术语和定义. 4 模型总体要求...
..III
.3
4.1一般要求. 4.2空间组成信息 4.3专业系统信息 4.4施工安装过程信息
.3
.3
5模型成果建模范围和深度等级要求，
5.1一般要求 5.2几何图形深度等级. 5.3属性信息深度等级..
4
.4
6模型图元属性定义
b
6.1一般要求 6.2建筑装修模型。 6.3围护模型.. 6.4结构模型.. 6.5区间隧道模型。 6.6通风空调模型. 6.7给排水及消防模型， 6.8动力照明模型模型工程属性定义
.5
.5
.5
b
..5
.6
..6
..6
.6
7
7.1一般要求 7.2建筑装修模型 7.3围护模型.. 7.4结构模型. 7.5区间隧道模型.. 7.6通风空调模型 7.7给排水及消防模型. 7.8动力照明模型.
.6
..6
+6 .6
.6
.7
附录A（参考性附录）各阶段模型成果深度等级参考表附录B（参考性附录）模型几何图形深度等级参考表附录C（参考性附录）模型常用图层和颜色参考表.
..8 20
...32
1 附录参考性附录模型属性信息深度等级参考表...
1 前言
本标准按照GB/T1.1-2009和团体标准管理规定（试行）给出的规则起草。本标准起草单位：中国电建集团华东勘测设计研究院有限公司。 本标准主要起草人：臧延伟、田海波、刘伯鹃、施云琼、马文滢、刘一杨、高峰、许原骑、沈霄云、章天杨、彭孔曙、陈健、陈国芬、吴火军、张业星、高伟。
■ 轨道交通工程BIM模型成果技术标准
1范围
本标准规定了轨道交通工程BIM模型成果技术标准的术语和定义、模型总体要求、模型成果建模范围和深度等级要求、模型图元属性定义、模型工程属性定义等。
本标准适用于轨道交通工程的建筑信息模型成果，主要包括建筑装修工程、围护结构工程、结构工程、隧道工程、通风空调工程、给排水及消防工程、动力照明工程等，其他的工程可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T51212-2016建筑信息模型应用统一标准浙江省建筑信息模型(BIM)技术应用导则
3术语和定义
下列术语和定义适用于本标准，
3. 1
建筑信息模型buildinginformationmodeling，buildinginformationmodel(BIM 在建设工程及设施全生命期间内，对其物理和功能特性进行数字化表达，并依此设计、
施工、运营的过程和结果的总称。简称模型。 3. 2
设计信息模型designinformationmodel 在设计阶段完成的三维数字化模型，用于工程的策划、设计、分析和设计过程管理。
3. 3
勘测对象surveyobject 通过勘探、物探、测绘、试验等技术手段获取到工程区范围内的地形、地质（地层、岩
性、地质构造、风化、卸荷、水文等）对象。 3. 4
设施对象facilityobject 工程的系统、设备、部件和建（构）筑物。
1
