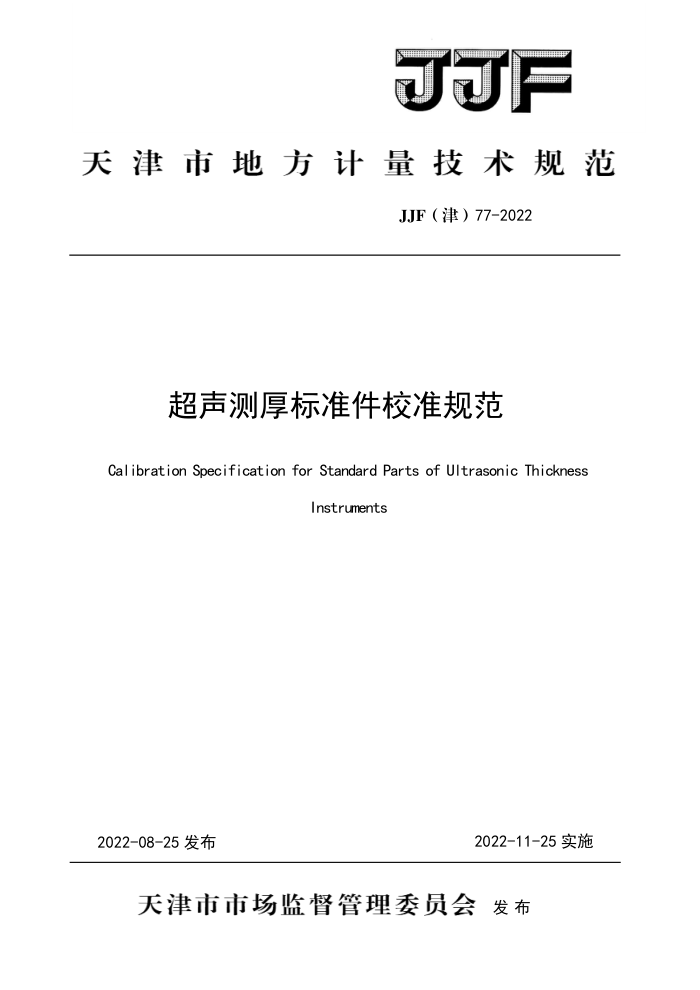

JJF
天津市地方计量技术规范
JJF（津）77-2022
超声测厚标准件校准规范
Calibration Specification for Standard Parts of Ultrasonic Thickness
Instruments
2022-11-25实施
2022-08-25发布
天津市市场监督管理委员会发布 JJF(津)77-2022
超声测厚标准件校准规范 Calibration Specification for Standard Parts ofUltrasonic Thickness Instruments
JJF(津） 77-2022
归口单位： 天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)77-2022
本规程主要起草人：
陈洁（天津市计量监督检测科学研究院）马艺清（天津市计量监督检测科学研究院）李凌梅（天津市计量监督检测科学研究院）
参加起草人：
郑中民（天津市计量监督检测科学研究院李青 （天津市计量监督检测科学研究院）路瑞军 （天津市计量监督检测科学研究院 JJF(津）77-2022
目 录
引言
(II) (1) (1) (1) ..(1) (1) (1) .(1) . (2) (2) ..(2) (3) (3) .(3) (4) (4) · (5) .(6) .(6) .(7) (11) (14)
范围· 引用文件
1
2
3 术语 3. 1 超声测厚标准件·： 3. 2 标准厚度块· 3. 3 标准圆管
概述 5 计量特性 5. 1 标准厚度块 5. 2 标准圆管 6 校准条件 6.1环境条件 6.2 校准项目和校准用计量器具 7 校准方法 7. 1 标准厚度块 7. 2 标准圆管 8 校准结果表达·· 9复校时间间隔附录A标准厚度块的厚度测量不确定度评定示例附录B标准圆管的壁厚测量不确定度评定示例· 附录C 校准证书内页信息及格式
4 JJF(津)77-2022
引言
JF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JF1001一2011《通用计量术语及定义》共同构成支撑本规范编制工作的基础性系列规范
本规范为首次制订。 JJF(津）77-2022
超声测厚标准件校准规范
1 范围
本规范适用于超声波测厚仪校准用标准件的校准。
2 引用文件
本规范引用了下列文件： JF1126超声波测厚仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1超声测厚标准件standardpartsforultrasonicthicknessinstruments
用于校准超声波测厚仪使用的标准厚度块和标准圆管的统称 3.2标准厚度块standardthicknessblock
使用规定材料制成的，用于提供标准厚度的样块。 3.3标准圆管standardpipe
使用规定材料制成的，用于提供标准曲面厚度的圆管。
4 概述
超声测厚标准件（以下简称标准件）是用来校准超声波测厚仪的标准试件，包括标准厚度块和标准圆管。标准件采用规定材料按照相关尺寸要求制成，标准厚度块截面为圆形或方形。标准件外形结构见图1、图2所示。
(a）圆形截面标准厚度块
(b)方形截面标准厚度块
图1标准厚度块
图2标准圆管
1 JJF(津)77-2022
5计量特性
5.1标准厚度块 5.1.1标准厚度块的厚度
标准厚度块的标称值及允许偏差见表1。
表1标准厚度块标称值及允许偏差 0.5*
mm 3.3
标称值H 允许偏差标称值H 允许偏差标称值H 允许偏差8 *为校准各种仪器测量下限的专用尺寸。 注：表中H为推荐值。 5.1.2标准厚度块两端面的平行度
1.2*
1.5* ±0.01
2.0*
1.0*
5.5
7.7
15
10
20
±0.01
±0.02 150
100
25
50
75
200
±0.02
±0.05
两端面的平行度不大于0.005mm，如图3所示。
5.1.3标准厚度块两端面的表面粗糙度
两端面的表面粗糙度Ra值不大于0.40um，如图3所示。
/0.005A
回 A
H
图3标准厚度块几何形状及尺寸要求
5. 2 标准圆管 5.2.1 标准圆管的外径
标准圆管的外径与标称直径的偏差不超过0.05mm 5.2.2标准圆管的壁厚
标准圆管的壁厚标称值及允许偏差见表2。
2 JJF(津)77-2022
单位：
表2标准圆管壁厚标称值及允许偏差
mm
标称值T 允许偏差8
2
3
±0.02
±0.02
5.2.3 标准圆管壁厚的均匀性 5.2.4 标准圆管的表面粗糙度
标准圆管圆柱面的表面粗糙度Ra值不大于0.40um，如图4所示。
H
S
图4标准圆管几何形状及尺寸要求
注：校准工作不做判断合格与否，上述计量特性要求仅供参考。
6 校准条件
6.1环境条件
环境温度应为(20+5)℃，相对湿度应小于65%RH。校准前，超声测厚标准件与测量标准及其他设备等温时间不得少于2h。
6.2校准项目和校准用计量器具
校准项目和推荐校准用计量器具见表3，允许使用满足测量不确定度要求的其他标准器进行校准。
表3校准项目和校准用计量器具
序号 1 2 3
校准项目标准厚度块的厚度
标准器名称及技术要求
数显测高仪MPE:±(2um+10-5L/3) 平板：局部平面度≤5μm 千分尺MPE:±4μum
标准厚度块两端面的平行度
标准圆管的外径
