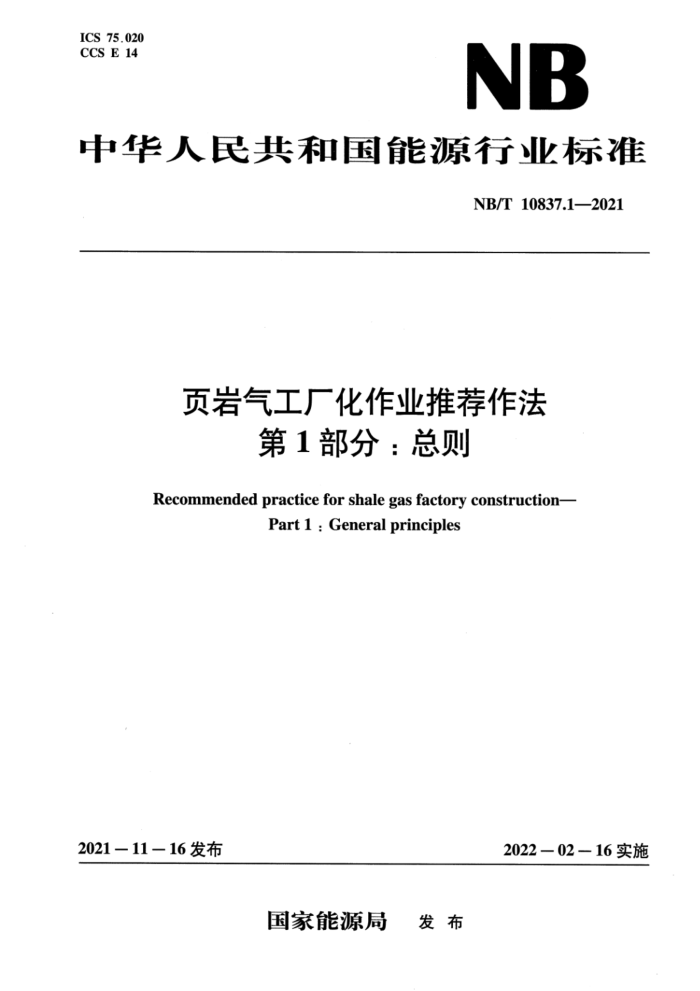

ICS 75.020 CCS E 14
NB
中华人民共和国能源行业标准
NB/T10837.1—2021
页岩气工厂化作业推荐作法
第1部分：总则
Recommended practice for shale gas factory construction-
Part 1 : General principles
2021－11一16发布
2022一02一16实施
国家能源局 发布 NB/T 10837.1---2021
目 次
前言 1范围规范性引用文件
I
2
3 术语和定义 4
作业内容工程设计 5.1 设计内容 5.2设计原则 5.3钻井设计 5.4压裂设计 5.5试气设计 6井场规划 6.1 井场布置 6.2井场面积 7设备配套 7.1 配备原则 7.2钻井设备 7.3压裂设备 7.4试气设备 8作业流程 8.1钻井 8.2 压裂 8.3试气 9生产组织 9.1 队伍资质 9.2 开工验收 9.3 责任主体 9.4 监督检查 10 安全及环境管理 10.1 安全生产 10.2 环境保护
S NB/T 10837.1—2021
附录A（资料性） 单钻机工厂化钻井作业流程附录B（资料性） 双钻机工厂化钻井作业流程附录C（资料性） 拉链式压裂作业流程附录D（资料性） 同步压裂作业流程附录E（资料性) 试气作业流程
5
-. -- .- i........i
6
T
8
9
..
II NB/T10837.1—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由能源行业页岩气标准化技术委员会（NEA/TC26）提出并归口。 本文件起草单位：中石化重庆陵页岩气勘探开发有限公司、中国石油西南油气田分公司、陕西
延长石油（集团）有限责任公司、中国石油川庆钻探有限公司、中石化江汉石油工程有限公司、中石化石油工程技术研究院。
本文件主要起草人：李远照、张正道、赵昆、杨海平、吴魏、汪鹏、艾军、林安国、沈欣宇、唐誉文、 庄庆武、董晓军、豆瑞杰、李伟、李双明。
II NB/T 10837.1--2021
页岩气工厂化作业推荐作法
第1部分：总则
1范围
本文件规定了页岩气工厂化作业内容、工程设计、井场规划、设备配套、作业流程、生产组织安全及环境管理要求。
本文件适用于陆上页岩气钻井、压裂及试气工厂化作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8978污水综合排放标准 GB12523建筑施工场界环境噪声排放标准 AQ2012石油天然气安全规程 HJ2025危险废物收集、贮存、运输技术规范 SY/T5225石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T5466 5钻前工程及井场布置技术要求 SY/T 5727 井下作业安全规程 TD/T 1036 土地复垦质量控制标准
3术语和定义
本文件没有需要界定的术语和定义。
4作业内容
按照工厂化管理模式将钻井、压裂、试气各工序协调组织起来，并进行批量化施工与流水作业。
5工程设计 5.1设计内容
工厂化作业设计应包括但不限于工厂化钻井设计、工厂化压裂设计、工厂化试气设计。 5.2设计原则 5.2.1应以国家及地方相关法律法规为依据，以安全、环保、高效为原则进行工厂化作业设计。
1 NB/T 10837.12021
5.2.2在满足安全环保的前提下，应鼓励、支持页岩气先进工艺技术研究及推广应用，提高工厂化作业效率。 5.3 钻井设计 5.3.1钻井设计应包括平台井组数、每个井组井数、井组间距、井口间距及施工顺序。 5.3.2井组布置应以降低井眼相碰风险、减少上部井段防碰纠偏工作量为原则。 5.3.3应进行入井管柱极限工况下的摩阻扭矩分析，根据计算结果制定相应措施。 5.4压裂设计 5.4.1 压裂设计应根据地质方案要求、现场井口布局等合理优化工厂化压裂方式及顺序。 5.4.2工厂化压裂施工时，压裂主体工艺应相同，以保障拉链式压裂或同步压裂在多个井简内开展 5.4.3工厂化压裂施工与邻井生产井或正钻、正压井有压窜可能时，应进行优化调整，关停邻井生产并或调整压裂施工顺序及压裂参数。
5.5试气设计
试气设计应根据地质方案要求，压裂设计及现场井口布局等合理安排钻塞及测试施工顺序。
6井场规划
6.1井场布置
井场布置技术要求应符合SY/T5466的规定，并按照钻井、压裂、试气工厂化作业工程技术要求进行井场布置。 6.2井场面积
井场大小应根据工厂化作业井位数量而定，能够满足工厂化钻井、压裂、试气施工和生产作业最小使用面积。
7设备配套
7.1配备原则
所有作业环节主体设备、配套设备及备用装置选用应符合工厂化作业工程设计要求。 7.2钻井设备 7.2.1 应使用可移动钻机，宜使用步进式或滑轨式钻机。 7.2.2地面管汇及电液气控制管线配套应满足钻机快拆快接要求。 7.2.3工厂化作业钻机额定载荷满足最大作业载荷要求。 7.3压裂设备 7.3.1设备应满足平台拉链式压裂或同步压裂施工设计的要求。 7.3.2拉链式压裂时应连接安装好两口及以上井数压裂流程，配备高压分配管汇。
2 NB/T10837.12021
7.4试气设备 7.4.1多口井同时接入到一套试气流程装置时，装置工作性能应满足最高试气参数要求。 7.4.2捕屑和除砂设备的数量应满足2口及以上井数同时施工。 7.4.3数据采集系统应满足2口及以上井数钻塞和测试求产同时施工，应满足放喷排液、测试求产数据远程实时传输。
8作业流程 8.1钻井 8.1.1应以缩短建井周期，减少钻井液、完井液体系转换次数及设备搬迁工作量为原则优化钻井工厂化作业流程。 8.1.2并场建设达到钻并搬家条件后，应由钻井施工单位组织搬家，进行设备安装调试，满足钻井工厂化作业开工条件，依次完成首口井至末口井各开次钻井、测井，固井，完井作业。 8.1.3工厂化钻井作业流程分为单钻机钻井作业和双钻机钻井作业，具体流程参见附录A和附录B。 8.2压裂 8.2.1应以提升压裂速度、提高压裂改造效果为原则优化压裂工厂化作业流程。 8.2.2钻井施工结束后，应组织钻井与压裂试气进行井场交接，试气施工单位组织搬家，进行设备安装调试，满足压裂工厂化作业开工条件，依次完成各井首段压裂通道建立及后续井段压裂施工。 8.2.3工厂化压裂作业流程分为拉链式压裂和同步压裂，具体流程参见附录C和附录D。 8.3试气 8.3.1应以落实单井产能为目的，安全、高效为原则优化试气工厂化作业流程。 8.3.2压裂施工结束后，应组织连续油管施工单位搬家，进行设备安装调试，依次完成各井钻塞施工及放喷、测试求产。 8.3.3工厂化试气作业具体流程参见附录E。
9生产组织 9.1队伍资质
工厂化作业施工队伍和施工人员应满足工厂化作业需求。 9.2开工验收
作业前应由业主方或业主方委托的监督单位组织，对道路、井场、设备及电气安装质量、通信、 井场安全设施、物资储备、应急预案等进行全面检查验收，经验收合格后方可开展作业施工。 9.3责任主体
不同施工单位在同一平台同时作业时应明确各自作业范围及责任属地。 9.4监督检查
工厂化作业应建立健全管理制度和组织机构，协调、管理现场生产和应急情况处置，并按照制度
3 NB/T10837.1—2021
对作业单位进行监督检查和质量考核。
105 安全及环境管理 10.1 安全生产 10.1.1 作业应实行全过程、全方位视频监控，并能实现无线传输进行实时监控。 10.1.2 钻井、压裂、试气作业安全生产应执行AQ2012、SY/T5225、SY/T5727的规定。 10.1.3 同平台不宜同时进行钻井、压裂作业。 10.1.4 同平台不同施工单位之间应签订安全生产管理协议。 10.1.5 压裂施工现场应配备消防泵等消防设施，施工期间不应进行加油作业。 10.1.6 压裂高压区应采用防护钢板进行硬隔离，施工期间人员不应进人高压区。 10.23 环境保护 10.2.1 水基、油基钻井液应重复利用，钻屑应采用不落地方式回收并集中处理。 10.2.2 钻屑及废弃油基钻井液收集、贮存、运输应按照HI2025中相关规定执行。 10.2.3钻井、试气废水应重复利用，未重复利用的废水需处理达标后排放，排放标准应符合GB8978 及相关属地要求。 10.2.4作业期间噪声控制应按照GB12523执行。 10.2.5作业结束后，除永久征用的土地外。临时征地应进行覆土、复耕、复貌；复垦为耕地的应符合TD/T1036的要求，复垦为其他用地的应符合相关行业的执行标准。
