ICS75.020 CCS E 01
L:

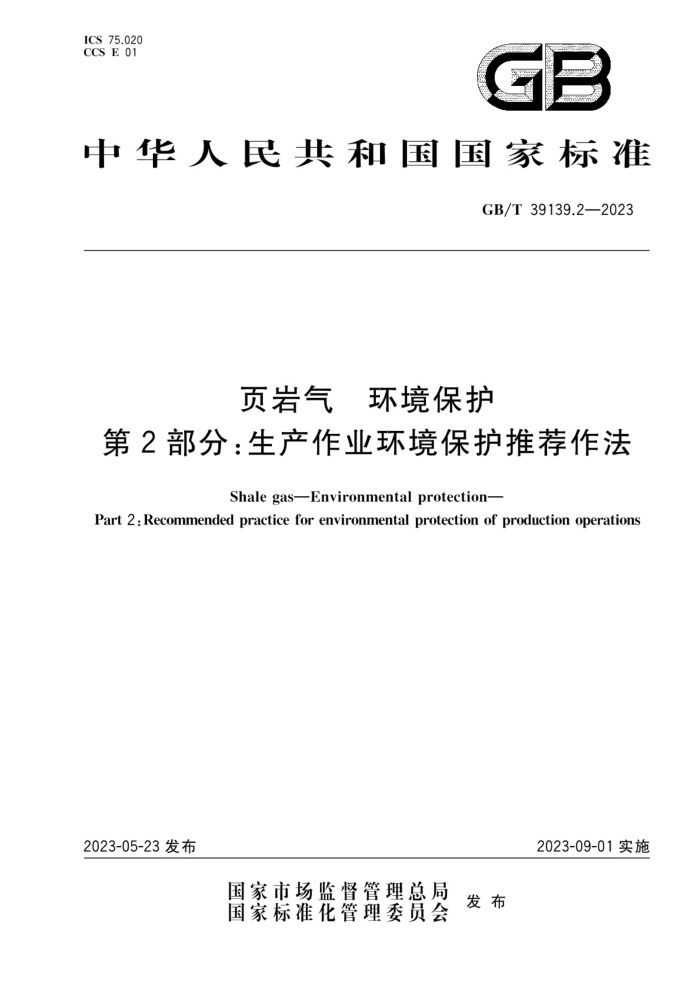

中华人民共和国国家标准
GB/T39139.2—2023
页岩气 环境保护
第2部分：生产作业环境保护推荐作法
Shale gasEnvironmental protection-
Part 2:Recommended practice for environmental protection of production operations
2023-09-01实施
2023-05-23发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T39139.2—2023
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
总则物探作业钻前工程钻井作业
5
6
8 压裂作业 O
6
集输系统建设 10 集输生产
12 13 15
闭井与退出参考文献
11 GB/T39139.2—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T39139《页岩气环境保护》的第2部分。GB/T39139已经发布了以下部分：一第1部分：钻井作业污染防治与处置方法；一第2部分：生产作业环境保护推荐作法。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国天然气标准化技术委员会（SAC/TC244）提出并归口。 本文件起草单位：中国石油集团川庆钻探工程有限公司、中国石油天然气股份有限公司西南油气田
分公司安全环保与技术监督研究院、四川科特检测技术有限公司、中石化江汉石油工程有限公司、陕西延长石油（集团）有限责任公司研究院、中国石油集团东方地球物理勘探公司西南物探分公司、中国石油集团安全环保技术研究院有限公司、西南石油大学。
本文件主要起草人：贺吉安、刘石、黄敏、周、李辉、李兴春、李辉、于劲磊、王海峰、袁波、谭树成何启平、谢海涛、陈海涛、舒畅、贾锦秀、刘安琪、刘文士、文炜涛、蒋学彬、张敏、曾升泰、肖红、常邱豪、 赵坤、杨洋、李盛林、戴珊珊。
I GB/T39139.2—2023
引言
为贯彻《中华人民共和国环境保护法》和《中华人民共和国固体废物污染环境防治法》等法律法规，规范页岩气勘探开发环境保护的技术要求及管理要求，减少页岩气开发造成的环境风险，防止页岩气开发过程对环境的污染，保护生态环境，保障人体健康，结合页岩气开发实际情况，制定页岩气环境保护系列标准。GB/T39139旨在规范页岩气勘探开发作业过程中的环保措施，拟由3个部分构成。
第1部分：钻井作业污染防治与处置方法。目的在于规定页岩气钻井作业的源头控制、过程控制、废物收集与处理、完井环保要求。
一第2部分：生产作业环境保护推荐作法。目的在于对页岩气生产作业全过程提出整体性的环
境保护要求，对页岩气开发所涉及的物探、钻前、钻井、压裂、集输和闭井与退出等提出环境保护推荐作法。 第3部分：井场土地复垦推荐作法。目的在于提出完井后，对施工时的临时占地开展土地复垦时的技术与环保要求。
I GB/T39139.2—2023
页岩气、环境保护
第2部分：生产作业环境保护推荐作法
1范围
本文件提供了页岩气勘探开发所涉及物探作业、钻前工程、钻井作业、压裂作业、集输系统建设、集输生产、闭井与退出等全过程生态与环境保护的推荐作法。
本文件适用于陆上页岩气生产作业的生态与环境保护管理。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ117工业探伤放射防护标准 GB/T5005钻井液材料规范 GB5084农田灌溉水质标准 GB/T17643土工合成材料聚乙烯土工膜 GB18597危险废物贮存污染控制标准 GB18599 一般工业固体废物贮存和填埋污染控制标准 GB/T18920城市污水再生利用城市杂用水水质 GB/T39139.1页岩气环境保护第1部分：钻井作业污染防治与处置方法 GB50014室外排水设计标准 GB50183 石油天然气工程设计防火规范 GB50350 油田油气集输设计规范 HI25.2建设用地土壤污染风险管控和修复监测技术导则 NB/T14002.2 页岩气储层改造第2部分：工厂化压裂作业技术规范 NB/T14002.3 页岩气储层改造第3部分：压裂返排液回收和处理方法 SY/T5466钻前工程及井场布置技术要求 SY/T6596 气田水注人技术要求 SY/T6646 废弃井及长停井处置指南
术语和定义
3
下列术语和定义适用于本文件
3.1
页岩气生产作业 shale gas production operations 采用工程技术措施的页岩气全过程生产活动。 注：包括物探作业、钻前工程、钻井作业、压裂作业、集输系统建设、集输生产、闭井与退出等
1 GB/T39139.2—2023
4总则
页岩气生产作业过程中的环境保护应从源头进行控制，减少污染物的产生，落实生产过程中的环保措施，强化废弃物的管理及后续处置，防止环境污染、保护生态环境
5物探作业
5.1设计 5.1.1野外勘探单位工区踏勘时应进行环境调查，环境调查内容应至少包括：
项目所处区域环境和地理数据：项目所处区域生态保护红线划定情况：
一周边自然保护区、风景名胜区、饮用水水源保护区及历史文物等环境敏感区；气象、地质、水文、野生动植物、河流及上下游的水源利用状况等自然条件；城市或区域发展、工农业生产、人口密度和布局、交通状况、经济生活水平等社会条件。
5.1.2通过踏勘确定环境保护的工作重点，在设计中应明确环境保护工作要求， 5.1.3测线选址应避开相关法律法规规定的需要特殊保护的区域
5.2 作业准备 5.2.1 作业前应组织调查、核实作业区域内的环境敏感点和生态脆弱区。 5.2.2 在沙漠、戈壁、草原等生态脆弱区作业时，应规定施工、运输路线。 5.2.3污染控制措施应按照项目管理文件或计划制定，措施内容应至少包括：
燃料的使用与防止泄漏、渗漏措施；废水收集、处理与排放；粉尘、噪声防治；固体废物收集、贮存与处置。
5.3作业
5.3.1采集作业应优化放线数量，缩短采集作业时间，并按下列要求执行
涉水采集作业时防止对水体的污染；一仪器车临时停放点应采取防渗措施，作业完后及时清理。
5.3.2物探钻井应根据不同地质特点选用钻井设备，并按下列要求执行：
选用低噪声设备；采用空气钻设备时采取粉尘治理措施；钻机作业区域铺设防渗布；钻井完成后，及时对泥浆池进行清理和回填；固体废物分类收集暂存和处置。
5.3.3勘察测量作业使用的电池、电瓶、油漆等材料应分类存放，存放区应有防火、防雨和防渗措施；测量作业过程应按下列要求执行：
减少油漆使用或使用替代品；不破坏林区植被；将报废电池、电瓶等回收暂存
5.3.4生活垃圾应统一分类收集，要善处置。
2 GB/T39139.2—2023
5.4场地恢复
物探作业完成后应及时对炮井及周边进行清理，以及对作业区域内的临时道路、临时营地等进行清理，不能回收的废弃物应妥善处理，恢复原有地貌和土地用途。
6钻前工程
6.1设计 6.1.1选址勘查 6.1.1.1道路与生产站场、管道选址应避开生态红线规定的禁止开发区域、需要特殊保护区域及饮用水水源保护区等环境敏感区。 6.1.1.2井场应布置于工程地形稳定区域，避开滑坡、泥石流、溶洞等不良地质体，应避让水库、堰塘、林区等环境敏感地带，宜避开冲沟、河道、构建筑物等地域。 6.1.1.3在岩溶区布设井位前宜采用浅层物探等技术对表层区域进行勘探和解释分析，识别表层可能存在的岩溶、干岩溶、裂隙与地下主要岩溶管道等。 6.1.2井场布局 6.1.2.1井场的布置应按照SY/T5466规定执行，开发平台宜采用丛式井模式布置。 6.1.2.2在平台钻前工程设计阶段，宜将钻前工程与地面建设、钻机基础与压裂（排采）和页岩气生产设备设施基础进行统筹考虑。 6.1.2.3钻井废弃物收集、处理作业区宜设置在井场循环系统附近。 6.1.2.4井场附近应根据应急需求修建具备相应应急能力的应急池，应急池宜采用钢筋混凝土结构并做防渗防酸处理。 6.1.2.5放喷池和集液设施应设置在井场外，并与周边环境敏感点有足够的安全距离。 6.1.2.6采用油基钻井液钻井时，宜在井场附近设置油基岩屑收集处理与暂存区， 6.1.3井场防渗 6.1.3.1井场防渗区应进行分级管控。
注：钻井基础区域、钻井液循环系统、水基钻井废弃物收集处理作业区、放喷池、废油暂存区、集液池、柴油罐区、油
基岩屑收集处理与暂存区、柴油发电机房等区域为重点防渗区，其余为一般防渗区。
6.1.3.2井场防渗区应按照GB18599规定执行。 6.1.3.3重点防渗区周边设置围堰与其他区域隔离，围堰内场地平整，满足防渗漏、防流失要求。 6.1.3.4油基岩屑、含油废物暂贮区应按照GB18597的规定执行。 6.1.3.5清污分流应按照GB/T39139.1的规定执行。 6.1.4井场道路 6.1.4.1开发区域道路建设时，应明确其可能产生的环境影响，宜利用已有道路，减少新建道路。 6.1.4.2道路设计中应减少道路穿越河流、湖泊及湿地。 6.1.4.3井场道路设计时，应综合考虑排水系统，拦截、收集、引流道路积水，排水不应直接流人农田或其他设施。 6.2施工作业 6.2.1井场与道路施工应明确季节性的施工限制，减少环境影响
3 GB/T39139.2—2023
6.2.2地形剖面和缓坡、修筑排水系统、修筑挡坡挡墙等应按设计进行选择，应稳固斜坡和地表，减少地表土壤流失，土壤侵蚀及沉降。 6.2.3井场与道路施工时，应减少施工占地，在现场设置警告标识，环境敏感区应按要求标识或加设防护栏等措施。 6.2.4弃土场应选在无植被或植被稀少地带，做好排水设施。施工中的弃土应运至弃土场规范堆放。 6.2.5井场与道路施工时，应按施工作业文件及下列要求执行：
一一将表层土单独堆放，以恢复植被；一采取措施减少噪声影响；
采取措施减少粉尘和扬尘；固体废物分类收集、处理和处置；选择适合物种恢复植被。
6.2.6在井场与道路建设中，应减少建筑材料的使用以及对环境的影响，并按下列要求执行：
使用土工布或其他合成材料，利于道路稳固或减少基石和路面材料的使用；一对水基岩屑等固体废物进行综合利用；
使用可回收路面材料或结构材料，如预制路面、沟渠、盖板等。
7钻井作业
7.1设计 7.1.1并身结构 7.1.1.1井身结构设计，宜结合钻井地质设计、电法岩溶勘查报告、水文调查报告等，采用加深导管、表层套管封隔表层堆积体、岩溶、裂缝、地下暗河等。 7.1.1.2技术套管下入位置设计，应保证封隔页岩储层段以上易漏、易跨及油气水显示层。 7.1.2钻机设备 7.1.2.1平台井组钻井宜选用电动钻机，当使用柴油发电机时，应配备消声器、隔音房等噪声治理装置及尾气处理装置。 7.1.2.2柴油机、发电机等高噪声设备布置应合理，并应安装降噪声装置、隔音房或隔声墙。 7.1.3钻井液与固井材料 7.1.3.1根据钻井各段遇到的地质分层漏失情况及含水层分布，表层宜采用空气钻、清水、无固相钻井液等体系，表层以下至海相地层以上宜采用生物毒性LC50不小于10000、生物降解性不小于15%的聚合物钻井液体系。 7.1.3.2钻井液材料应符合GB/T5005的规定，油基钻井液材料宜采用低芳香烃含量油品作为基础油。 7.1.3.3在易发生漏失的井段作业时，应储备满足2次堵漏施工的堵漏材料。 7.1.3.4固井外加剂宜采用干混粉剂和环境友好型产品。 7.1.3.5油层套管固井形成的水泥石应具有耐久性、防窜能力，满足储层改造和后续页岩气生产需要。 7.2作业准备 7.2.1# 搬安作业 7.2.1.1搬运前，应对设备、罐体、管线内的残留物进行清理回收，对设备、罐体、管线出口进行封堵；对
