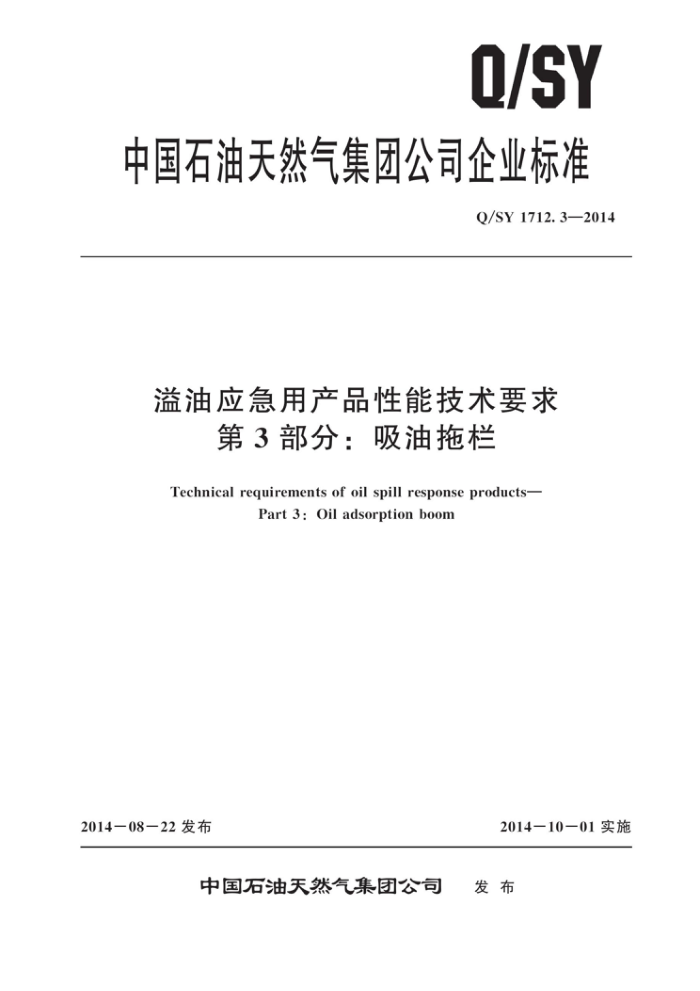

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1712.3—2014
溢油应急用产品性能技术要求
第3部分：吸油拖栏
Technical requirements of oil spill response products-
Part 3: Oil adsorption boom
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1712. 3—2014
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4 基本结构 5 技术要求
1
2
试验介质试验方法检验规则附录A （规范性附录) 吸油拖栏外观试验方法附录B(规范性附录) 吸油拖栏尺寸规格试验方法附录C (规范性附录) 吸油拖栏持油性试验方法
6
7
2
8
3
6
1 Q/SY 1712. 3—2014
前言
Q/SY1712《溢油应急用产品性能技术要求》分为以下几部分：
第1部分：围油栏；一一第2部分：吸油毡；一一第3部分：吸油拖栏，本部分为Q/SY1712的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本部分起草单位：中国石油集团安全环保技术研究院、中国石油冀东油田分公司。 本部分主要起草人：栾国华、裴玉起、刘牧、储胜利、王亚锋、刘凤君、王泽征、史光宝。
Ⅱ Q/SY 1712.3—2014
溢油应急用产品性能技术要求
第3部分：吸油拖栏
1范围
Q/SY1712的本部分规定了原油、成品油水面溢油应急处置过程中使用的吸油拖栏技术要求、
试验方法和检验规则等。
本部分适用于石油石化企业水面溢油应急用吸油拖栏产品的质量检验与验收。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HJ637水质石油类和动植物油类的测定红外分光光度法 JT/T864—2013吸油拖栏
3术语和定义
下列术语和定义适用于本文件。
3. 1
吸油拖栏 oil adsorption boom 用于阻拦、吸附溢油，对溢油有辅助导向、围控作用的，由固体吸油材料制成的栏。
3. 2
浮体floating body 为吸油拖栏提供浮力并保持干舫的部件。
3.3
保护网套 protection net 置于外表，保护吸油材料，并保持吸油材料不松散的部件。
3. 4
芯绳 heartrope 用于为吸油拖栏本体增加抗拉强度的受力构件。
3. 5
连接件 connection 用于两节吸油拖栏之间或与其他辅助设施连接的构件。
3. 6
干航 freeboard 吸油拖栏水线以上的最小垂直高度
3. 7
吸油倍数 oil adsorption ratio 吸油拖栏所吸油的质量与吸油拖栏本身质量的比值
1 Q/SY 1712.3—2014
3.8
持油性 oil-holding capacity 吸油拖栏中吸油材料吸油后对油的保持率。
3.9
沉浮性 Ebuoyancy 吸油拖栏吸油饱和后在水面漂浮的特性。
3.10
抗拉强度 tensile strength 吸油拖栏本体受拉破断时的破断拉力。
3. 11
吸水率 water adsorption 吸油拖栏所吸水的质量与吸油拖栏本身质量的比值。
4 基本结构
吸油拖栏基本结构由吸油材料、保护网套、浮体、芯绳和连接件组成，如图1所示。
浮体
吸油材料 保护网套
1888788 X888888 1888888174888888
888
连接件
芯绳
图1 吸油拖栏基本结构
技术要求
5
吸油拖栏应满足表1规定的技术要求。
表 1 吸油拖栏技术要求
项目外观尺寸规格吸油性持油性吸水性沉浮性抗拉强度
技术要求
包布无破损、整体形状规则
同一批次产品，周长误差≤±20% 吸油倍率≥6g/g 持油率≥80% 吸水率≤50% 干航为外径的1/5～1/3 ≥10kN
2 Q/SY 1712.3—2014
8.3判定 8.3.1按照表1的技术要求对吸油拖栏产品检验结果进行判定。全部项目合格，判定该批产品为合格；否则，判定该批产品不合格。 8. 3. 2 检验结果仅对本批采购产品有效
4
