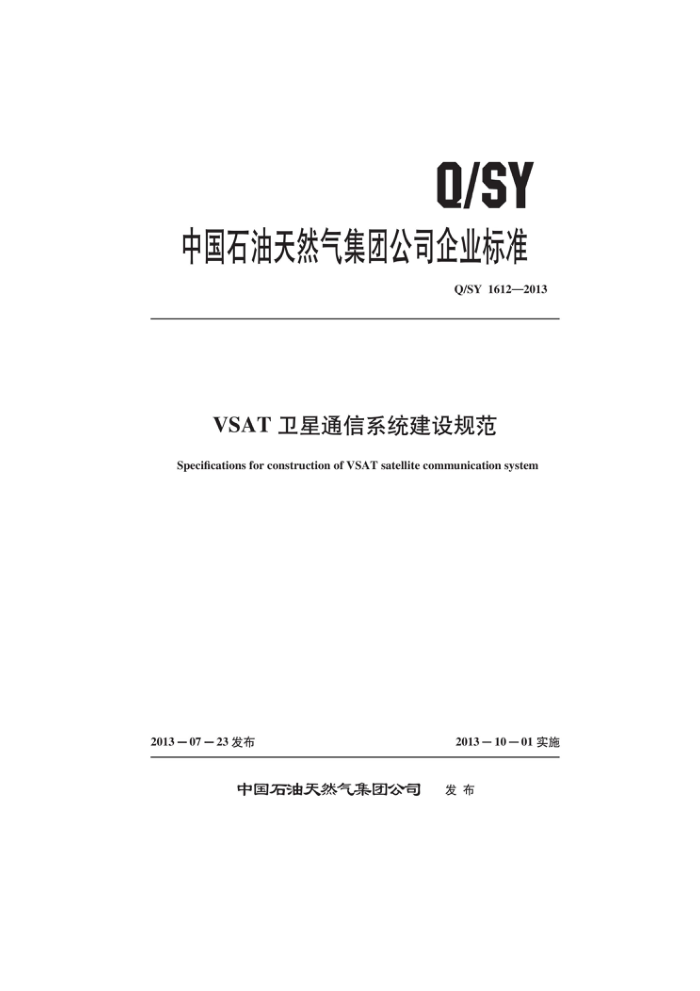

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1612—2013
VSAT卫星通信系统建设规范
Specifications for construction of VSAT satellite communication system
2013－10－01实施
2013—07—23发布
中国石油天然气集团公司 发布 Q/SY 1612—2013
目 次
前言…· 范围
1 2 3 4
.1
.1
规范性引用文件术语和定义缩略语…·
.
.2
5 VSAT网络建设要求 6VSAT系统的设计要求 VSAT系统站址的选择要求 8VSAT系统设备的选配要求 9VSAT系统设备的安装要求参考文献
?
10 3 Q/SY 1612—2013
前言
本标准按照GB/T1.12009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司信息管理部提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道通信电力工程总公司，中国石油集团东方地球物理勘探有
限责任公司。
本标准主要起草人：袁磊、蔡庆丰、王雷、邸小彪、牛炳乾、刘喜文、何岗、张永杰、田金伟、 李邦龙、苗宁。
II Q/SY 1612—2013
VSAT卫星通信系统建设规范
1范围
本标准规定了中国石油天然气集团公司卫星通信系统的建设要求、设计要求、站址的选择要求、 设备的选配要求、设备的安装要求等。
本标准适用于中国石油天然气集团公司新建C频段（6/4GHz）和Ku频段（14/11GHz～12GHz）的VSAT网工程设计、工程实施。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4824工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB/T7611数字网系列比特率电接口特性 GB 8702 电磁辐射防护规定 GB9175环境电磁波卫生标准 GB/T13620卫星通信地球站与地面微波站之间协调区的确定和干扰计算方法 GB50204—2002混凝土结构工程施工质量验收规范 YD/T 5003 电信专用房屋设计规范 YD/T 5028 国内卫星通信小型地球站（VSAT）通信系统工程设计规范 YD/T 5040 通信电源设备安装工程设计规范 YD 5059 电信设备安装抗震设计规范 YD 5098 通信局（站）防雷与接地工程设计规范
3术语和定义
下列术语和定义适用于本文件。 比特率bitrate 从信道传到解码器输人端的压缩码流的比特率与码率之比。 载噪比carrier/noise (C/N) 卫星信号功率与接收端噪声功率之比（用dB表示），该比值愈大，则信号质量愈好。 极化 polarization 辐射波电场矢量的变化方向，可按其表现方式分为圆极化和线极化两种。
3.1
3.2
3.3
1 Q/SY 1612—2013 3.4
干扰 interference 叠加在接收载波上、影响接收效果的无关信号能量。
3.5
卫星通信 satellite communication 利用人造地球卫星作为中继站，转发或反射无线电波，在两个或多个地球站之间进行的通信。 卫星通信小型地球站very small aperture terminal（VSAT) -种天线口径很小的卫星通信地球站，又称微型地球站或小型地球站。
3.6
缩略语
4
下列缩略语适用于本文件。 BUC (block up-converter) 上变频功率放大器 CDMA (code division multiple access) 码分多址 DAMA (demand advanced multiple access) 按需分配多址 DCE（data communication equipment）数据通信设备 DTE（data terminal equipment）数据终端设备 EIRP (effective isotropically radiated power) 等效全向辐射功率 FDMA (frequency division multiple access) 频分多址 HPA（highpower amplifier）高功率放大器 IDU（indoor unit）室内单元 LNB (low noise block downconverter) 低噪声下变频放大器 ODU（outdoorunit）室外单元 PAMA（preassigned advancedmultipleaccess）预分配多址方式 TDMA（timedivisionmultipleaccess）时分多址 VSAT网络建设要求 5.1VSAT网的结构类型 5.1.1VSAT网由通信卫星转发器、主站和端站组成。 5.1.2VSAT网按其拓扑结构划分，可分为星状网、网状网和混合网三种类型，组网时可灵活采用不同的网络结构。其中：
a）VSAT星状网以主站为中心，主站与端站之间有直达的信道，端站之间的通信必须经主站处
理、转发。 b）VSAT网状网中，任意两个VSAT端站之间均可经卫星一跳直接建立通信。 c）VSAT混合网为网状网和星状网的混合应用。 d）VSAT网的监测、控制、卫星信道的分配以及通信链路的建立均由主站完成。
5.1.3地面网络可达地区，VSAT网可作为石油管线、加油站等的备用路由；地面网络不可达地区， VSAT网可作为油气管线、加油站、海外或国内边远地区项目部、技术服务作业队的主用路由，提供话音、数据、图像和Internet接人及监控等业务。
2 Q/SY 1612—2013
5.2VSAT网的多址方式和信道分配 5.2.1VSAT系统的多址连接方式可分为频分多址（FDMA)、时分多址（TDMA)、码分多址 (CDMA）等。 5.2.2VSAT网的信道分配方式可分为预分配（PAMA)、动态分配和按需分配（DAMA）三种方式。 5.2.3VSAT网的信道分配方式应考虑下列因素：
a）较高的卫星信道利用率。 b）较短的响应时间。 c）较好的稳定性。 d）能承受较恶劣误码条件及设备性能恶化条件。 e）结构简单，价格低廉。
5.3VSAT网建设原则 5.3.1VSAT网应根据用户的业务类型、业务量、通信质量、响应时间等要求进行规划建设，应满足 YD/T5028中规定的要求：
a）当VSAT网用于石油管线、加油站等数据通信时，宜采用星状网拓扑结构。 b）当VSAT网用于海外项目部与国内及各营地都需要进行语音通信时，宜采用网状网拓扑结构。
5.3.2VSAT网应具有较好的灵活性和较强的适应能力，适应网络规模扩展的需要。 5.3.3VSAT网应做到投资省、效率高、系统可靠 5.3.4 网络接口应具有支持多种网络接口和通信协议的能力，并能根据用户具体要求进行协议转换。 5.3.5网络应具有独立的网络监控和管理能力，设备便于操作和维护。 5.4VSAT网的信令与接口要求 5.4.1VSAT网的接口方式应满足下列要求，具体包括：
a）与固网相连时的用户接人方式：
1）电路交换方式，要求如下：
关口站（或主站）与地面电路的接口：G.703，E1，且应满足GB/T7611的规定；端站与话机和传真的接口：二线RJ-11；端站与用户集中器或小交换机的接口：四线E&M； -端站与计算机接口：RJ-45。
2）VoIP方式，要求如下：
关口站（或主站）与地面电路的接口：G.703，E1，RJ-45，100/1000Base-T；端站与语音网关的接口：RJ-45，10/100Base-T；端站内语音网关与话机和传真机之间的接口：二线RJ-11； -端站与计算机接口：RJ-45。
b）中频接口要求如下： 1）70MHz或140MHz接口。用于主站关口站和中继方式中的端站的收发中频频率，要求
如下：
频带范围：70MHz±18MHz；140MHz±36MHz。 阻抗：75Q，不对称；反射损耗：≥23dB（标称频带范围内)。
2）L波段中频：用于用户接人方式中的端站的收发中频频率，要求如下：
3 Q/SY 1612—2013
一频带范围：950MHz～1450MHz；950MHz～1750MHz。 阻抗：750或50Q，不对称。
3）反射损耗：≥18dB（标称频带范围内）。
5.4.2VSAT网的接口信令应支持下列方式：
a）主站的交换模块应支持R2，PRI，No.7信令，支持SIP，H.248，H.323等协议。 b）远端站电话机信令和用户线应能使用DTMF双音多频信令，支持付费电话，支持反极性被叫
应答信号。 1）用户线应能满足下列工作要求：用户环路电阻应能允许高达1800Q（包括话机电阻），特
殊情况下允许高达3000Q，馈电电流应不小于18mA； 2）用户线线间绝缘电阻应不小于20kQα； 3）用户线线间电容应不大于0.7μF。 c）端站小交换机信令和E&M线，在四线E&M中继线上采用卫星电路内部信令。采用E&M 线接口中继方式，E线和M线无线电流时编码为1状态，接通电流时为0状态，小交换机 E&M中继器电流为负。E&M线工作电流一般不大于30mA，最大不超过40mA。
5.5VSAT网管系统要求 5.5.1VSAT网管系统应具备下列功能：
a）故障、告警和维护管理功能。 b）系统配置管理功能。 c）资源占用管理功能。 d）统计管理功能。 e）安全管理功能。 f）具备远端外部环境事件告警和控制管理功能 g）应支持SNMP协议，以便于与其他网管软件集成。 h）应开放底层数据库的必要信息，以便于接入综合性网管。
5.5.2网络管理软件应能适应网络扩容的需要。 5.5.3在条件允许的情况下，考虑网管系统异地备份。 5.6VSAT网的同步 5.6.1星形VSAT网采用主从同步方式。主站内部或外部时钟的精度应优于1×10-。 5.6.2当VSAT系统与用户设备的接口按DCE配置时，数据流中的同步信号由VSAT系统提供，当 VSAT系统与用户设备的接口按DTE配置时，数据流中的同步信号由用户设备提供。 5.6.3网状VSAT网采用的同步方式可根据具体情况采用准同步方式或主从同步方式。 6VSAT系统的设计要求 6.1 VSAT系统的性能指标要求 6.1.1话音VSAT网作为专用网时，其性能指标按下列情况考虑：话音VSAT网性能指标应满足专用网的要求，宜不超过下列限值，任何月份的0.3%以上时间，1min平均误比特率不应超过1×10-3。 6.1.2数据VSAT网的误比特率应符合下列规定：
a）任何月份可用时间的2%以上时间，1min平均误比特率不应超过1×10-。 b）任何月份可用时间的0.03%以上时间，1s平均误比特率不应超过1×10-3。
4 Q/SY 1612—2013
c）任何月份可用时间的误比特率应小于1.6%。 6.2VSAT系统的可用性指标要求 6.2.1VSAT系统的可用性定义为：
A=1 - UA
(1) . (.)
...
UA- ×100%
Tr
式中： ——可用性； UA- 不可用性； Tu 一不可用时间，为在需要时间内电路中断的累计时间； Tr 一需要时间，为用户要求电路能履行所需功能状态下的持续时间。
A
6.2.2当数字信号中断（即顿定位或定时丢失）或每秒钟的误比特率超过1×10-3连续超过10s时， VSAT系统为不可用。 6.2.3当不可用状态结束连续在10s以上时，则VSAT系统为可用，且该10s应作为可用时间计算。 6.2.4在VSAT系统中，由于传播引起的不可用性任何月份不应超过0.2%；任何年不应超过0.04%。 6.2.5在VSAT系统中，由于设备故障引起的不可用性不应超过一年时间的0.2%。 6.3干扰协调方法 6.3.1干扰协调的指标应参照GB/T13620的规定执行。对于专用网的指标，可参照目前VSAT网的使用情况确定。 6.3.2话音VSAT网作为专用网，当VSAT系统与地面无线接力系统共用同一频段时，由无线接力系统引起的干扰容限应满足任何月份的0.03%以上时间，任意1s射频干扰功率引起的平均误比特率不应超过1×10-3。 6.3.3数据VSAT网中，当VSAT系统与地面无线接力系统共用同一频段时，由无线接力系统引起的干扰容限应满足下列要求：
a）任何月份的2%以上时间，任意1min射频干扰功率不应超过相当于产生1×10-6平均误比特率的解调器输入端总噪声功率的10%。 b）任何月份的0.003%以上时间，任意1s射频干扰功率引起的平均误比特率不应超过1×10-3。 c）任何月份由于射频干扰功率引起的误码秒累计时间不应大于0.16%。
6.3.4当数字无线接力系统与VSAT系统共用同一频段时，由VSAT系统引起的对数字无线接力系统假设参考数字通道64kbps输出端的干扰应符合下列容限要求：
a）任何月份的0.04%以上时间，1min平均误比特率不应超过1×10-°； b）任何月份的0.0054%以上时间，1s平均误比特率不应超过1×10-3；，由雷达系统的谐波或杂散辐射引起的对VSAT系统的干扰应满足下式的要求。
6.3.5
CII ≥ (C/N) th10
.. (3)
式中： CI- 一 载干比，是VSAT站接收机输入端的信号功率与雷达干扰功率之比，dB；（C/N）th一一传输不同数字信号时，对应于不同误比特率的门限载噪比，dB。
6.3.6当VSAT系统与地面无线接力系统共用同一频段时，应按照GB/T13620的规定进行干扰计算
5
