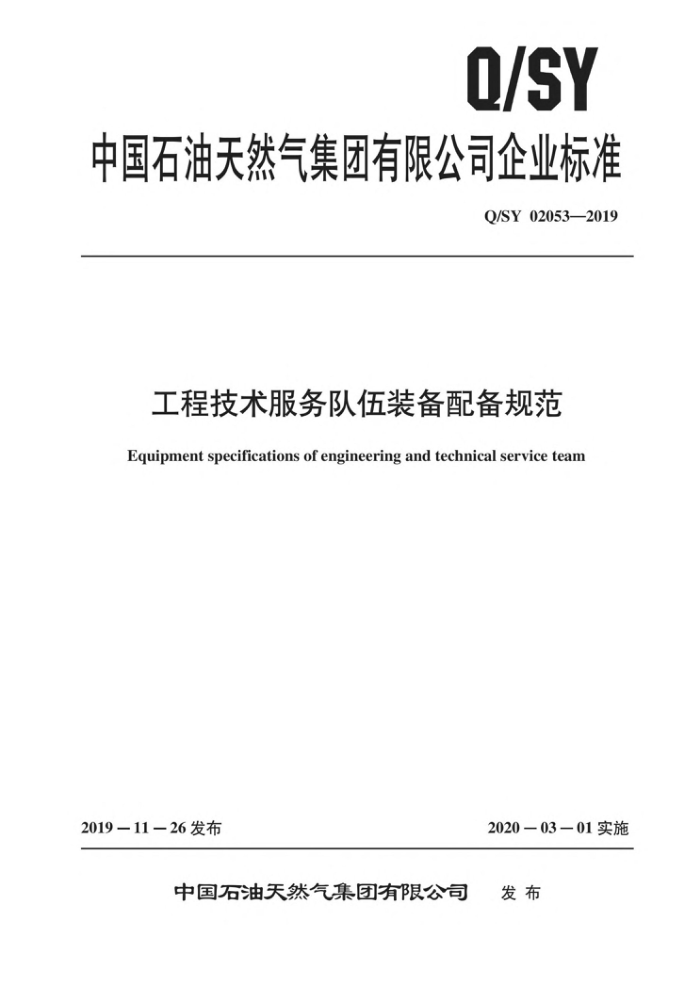

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02053—2019
工程技术服务队伍装备配备规范
Equipment specifications of engineering and technical service team
2020－03－01实施
2019一1126发布
中国石油天然气集团有限公司 发布 Q/SY 02053—2019
目 次
前言· 范围规范性引用文件
I
1
2 3 术语和定义配备要求
4.1 工程技术服务队伍装备配备总体要求 4.2 钻井队伍装备配备要求 4.3 修井队伍装备配备要求 4.4 压裂队伍装备配备要求 4.5 连续油管队伍装备配备要求 4.6 测井队伍装备配备要求 4.7 录井队伍装备配备要求 5 其他要求附录A (规范性附录) 工程技术服务队伍装备配备表 Q/SY 02053—2019
前言
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》、GB/T20001.5- 2007《标准编写规则第5部分：规范标准》给出的规则起草。
一
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准负责起草单位：中油油服（工程技术分公司）、西部钻探工程公司、长城钻探工程公司、 渤海钻探工程公司、川庆钻探工程公司、大庆钻探工程公司、东方地球物理公司、测井有限公司。
本标准主要起草人：陈湘陵、李韬、涂志威、代荣军、赵琳、靳龙、马继光、邹涛、师远征王普平、陈建、孙新浩、王福忠、张若松、李林、李鹏飞、杨晖。
II Q/SY 02053—2019
工程技术服务队伍装备配备规范
1范围
本标准规定了中国石油天然气集团有限公司国内陆上钻井、修井、压裂、测井、录井、连续油管
等专业工程技术服务队伍的装备配备型号、数量、关键技术参数和配备要求。
本标准适用于陆上钻井、修井（包括侧钻、大修、试油）、压裂、测井、录井、连续油管等队伍
现场作业装备的配备。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8423.2 石油天然气工业术语第2部分：工程技术 GB/T17744石油天然气工业钻井和修井设备 GB/T 20174 石油天然气钻采设备钻通设备 GB/T 23505 石油天然气工业钻机和修井机 GB/T 30216 车装钻机 GB/T 31049 石油钻机顶部驱动钻井装置 QC/T 739 油田专用车辆通用技术条件 SY/T 5030 石油天然气工业用柴油机 SY/T 5080 石油钻机和修井机用转盘 SY/T 5190 石油综合录井仪技术条件 SY/T 5211 石油天然气钻采设备压裂成套装备 SY/T 5557 石油天然气钻采设备固井成套装备 SY/T 6270 石油天然气钻采设备固井、压裂管汇的使用与维护 Q/SY 1781 石油钻机电代油技术改造规范
3 术语和定义
GB/T8423.2界定的以及下列术语和定义适用于本文件。
3.1
网电 networkpower 由国家或地区提供的工业或农业供电网络，具有稳定、容量大、抗干扰能力强等特点。
3.2
单根模式single pipe mode 石油钻井作业和修井作业中用于连接钻头的管具，单独一根作业时的工作状态。
3.3
立根模式stand pipe mode
1 Q/SY 02053—2019
石油钻井作业和修井作业中用于连接钻头的管具，两根及以上连接后作业时的工作状态。
3.4
裸眼井测井 open hole logging 对于裸眼井段的测井：分为裸眼成像测井和裸眼数控测井。裸眼成像常规测井系列，常规测井经
过车装或撬装计算机系统或计算中心的数字处理，能够向用户提供以下几项数字处理解释成果：地层岩性、油气层深度、油气层厚度、地层孔隙度、含油（水）饱和度、渗透率及泥质含量等。裸眼井数控测井系列，一般常规测井提供地层的三孔隙度和三电阻率，以及自然电位、自然伽马、井径等基本测并资料。 3.5
套管井测井cased hole logging 在套管内测井，主要有固井质量测井（测量固井的合格率）、生产测井（主要考察开发井内套管
情况）、井径测井（60臂）、流体测井和其他生产测井项目。 3.6
射孔perforating 在套管井内利用伽马曲线定位目的层，射开目的层套管采油，主要有常规射孔、桥射联作。
3.7
液动吊卡hydraulic elevator 利用液压控制动作的吊卡。
3.8
二层台机械手 two-stage manipulator 在钻机或者修井机井架二层操作台上，用以按固定程序在立根盒和井口之间抓取、运送管具的自
动操作装置。 3.9
钻台机械手rigmanipulator 在钻机或者修井机底座操作台上，用以按固定程序在立根盒和井口之间抓取、运送管具的自动操
作装置。 3.10
输送机械手conveyingmanipulator 在钻井或者修井井场，用以按固定程序在管材架和动力猫道之间抓取、运送管具的自动操作装置。
3.11
环保卫生间 environmental toilet 利用生物降解、密闭水循环、集装箱房体制造等技术，达到消毒、除臭、零排放（无污染）、方
便运移等功能的新型卫生间。
4配备要求
4.1工程技术服务队伍装备配备总体要求
4.1.1工程技术服务队伍应按照本标准选配装备，在具备网电使用条件区域的工程技术服务队伍可配置网电设备。 4.1.2工程技术服务队伍新购置或改造装备，电、气、液的操作控制系统应集成，统一参照本标准配备自动化装备。 4.1.3工程技术服务队伍网电设备应按照QS/Y1781中的要求来配备。
2 Q/SY 02053—2019
4.1.4工程技术服务队伍装备应根据工程难易程度、作业环境、作业区域等执行相应减配，减配要求见附录A。 4.1.5配备自动化装备的工程技术服务队伍减少人员配备的数量及要求本标准不做相关描述。
4.2钻井队伍装备配备要求 4.2.1钻井队伍装备配备分为八个级别，根据型号分别是：ZJ15/900钻机、ZJ20/1350钻机、 ZJ30/1800钻机、ZJ40/2250钻机、ZJ50/3150钻机、ZJ70/4500钻机、ZJ80/5850钻机、ZJ90/6750钻机。 4.2.2各型号钻机装备配备分为提升与旋转系统、动力与传动系统、钻井液循环与净化系统、辅助设备及设施系统、井控系统、井场用房、安全设施、生活设施八大系统组成。 4.2.3钻井队伍装备分探井（评价井）配备标准和开发井配备标准。 4.2.4钻井队伍装备配备应满足GB/T17744、GB/T20174、GB/T31049、GB/T23505的要求；车装钻机的配备应满足GB/T30216的要求；动力设备配备参考SY/T5030的要求；独立驱动转盘参考 SY/T5080的要求；电气设备设施配备参照GB/T23505的规定执行。 4.2.5ZJ15/900钻机钻井队伍的装备配备数量、主要参数应符合表A.1规定。 4.2.6ZJ20/1350钻机钻井队伍的装备配备数量、主要参数应符合表A.2规定。 4.2.7 ZJ30/1800钻机钻井队伍的装备配备数量、主要参数应符合表A.3规定。 4.2.8 ZJ40/2250钻机钻井队伍的装备配备数量、主要参数应符合表A.4规定。 4.2.92 ZJ50/3150钻机钻井队伍的装备配备数量、主要参数应符合表A.5规定。 4.2.102 ZJ70/4500钻机钻井队伍的装备配备数量、主要参数应符合表A.6规定。 4.2.112 ZJ80/5850钻机钻井队伍的装备配备数量、主要参数应符合表A.7规定。 4.2.12ZJ90/6750钻机钻井队伍的装备配备数量、主要参数应符合表A.8规定。 4.2.13钻井队伍立根模式自动化装备包括：二层台机械手、液动吊卡、动力卡瓦、铁钻工、动力猫道、钻台机械手、自动防喷盒、自动涂抹螺纹脂装置；钻井装备自动化配备立根模式配备数量、技术参数参见表A.9规定。 4.2.14钻井队伍单根模式自动化装备包括：输送机械手、液动吊卡、动力卡瓦、铁钻工、动力猫道、 液压排管架、自动防喷盒、自动涂抹螺纹脂装置；钻井装备自动化配备单根模式配备数量、技术参数参见表A.10规定。 4.3修井队伍装备配备要求 4.3.1修井队伍装备配备分为通井机和修井机，其部分钻机同时满足侧钻和试油作业，配备时可参考附录A执行。 4.3.2修井队伍装备分为井架及底座系统、提升与旋转系统、动力与传动系统、钻井泵和固控系统井控系统、辅助设施、安全设施、生活设施八大系统组成。 4.3.3修井队伍装备配备应满足GB/T17744、GB/T20174、GB/T31049、GB/T23505的要求；车装钻机的配备应满足GB/T30216的要求；动力设备配备参考SY/T5030的要求；独立驱动转盘参考 SY/T5080的要求；电气设备设施配备参照GB/T23505的规定执行。 4.3.4履带式通井机主要为试油队伍使用，装备配备数量、主要参数应符合表A.11规定。 4.3.5修井机按钩载分为七个级别，根据型号分别是：XJ70修井机、XJ100修井机、XJ100修井机、 XJ130修井机、XJ160修井机、XJ180修井机、XJ225修井机。 4.3.6XJ70修井机主要为试油队伍使用，装备配备数量、主要参数应符合表A.12规定。 4.3.7XJ100修井机主要分为试油队伍和大修队伍两个配备标准，其装备配备数量、主要参数应符合表A.13规定。
3 Q/SY 02053—2019
4.3.8XJ110修井机主要分为试油队伍、大修队伍和侧钻队伍三个配备标准，其装备配备数量、主要参数应符合表A.14规定。 4.3.9XJ130修井机主要分为试油队伍、大修队伍和侧钻队伍三个配备标准，其装备配备数量、主要参数应符合表A.15规定 4.3.10XJ160修井机主要分为试油队伍、大修队伍和侧钻队伍三个配备标准，其装备配备数量、主要参数应符合表A.16规定。 4.3.11XJ180修井机主要分为试油队伍、大修队伍和侧钻队伍三个配备标准，其装备配备数量、主要参数应符合表A.17规定。 4.3.12XJ225修井机主要分为试油队伍、大修队伍和侧钻队伍三个配备标准，其装备配备数量、主要参数应符合表A.18规定。 4.3.13立根模式自动化装备包括：二层台机械手、液动吊卡、动力卡瓦（气动）、铁钻工、动力猫道、钻台机械手、自动涂抹螺纹脂装置；修井装备自动化配备立根模式配备数量、技术参数参见表 A.19规定。 4.3.14单根模式自动化装备包括：动力猫道、液动吊卡、动力卡瓦（气动）、铁钻工；修井装备自动化配备单根模式配备数量、技术参数参见表A.20规定。 4.3.15电动修井机装备配备应优先选配电动修井机；配备电动修井机的侧钻队伍、修井队伍与试油队伍的装备配备型号、数量、主要参数应符合表A.21规定。 4.4压裂队伍装备配备要求 4.4.1压裂队伍装备配备主要由压裂车、混砂车、压裂监控设备、高压管汇、平衡车、砂罐车、液罐、移动式蓄水池、高压直管锚定运输车、储砂输砂半挂车（电驱式）、连续输砂车、压裂液混配车（撬）、干粉运输车、专用工具十四项组成。 4.4.2压裂队伍装备配备应执行SY/T5211要求；辅助设备配备参考SY/T5557、SY/T6270中的规定执行。 4.4.3压裂队伍装备配备型号、数量、配备要求应符合表A.22规定 4.5连续油管队伍装备配备要求 4.5.1陆地连续油管作业队伍的装备配备由陆地连续油管作业机和辅助设施两部分组成。 4.5.2陆地连续油管作业车辆配备参考QC/T739中规定执行。 4.5.3陆地连续油管作业队伍的装备配备型号、数量、配备要求应符合表A.23规定。 4.6测井队伍装备配备要求 4.6.1测井队伍裸眼井测井装备 4.6.1.1夜 裸眼井测井装备主要由地面仪器、井下仪器、辅助设施、车辆拖撬等四部分组成。 4.6.1.2裸眼井测井装备配备型号、数量、配备要求应符合表A.24规定。 4.6.2测井队伍套管井测井装备 4.6.2.1 套管井测井装备主要由地面仪器、井下仪器、辅助设施、车辆拖撬等四部分组成。 4.6.2.2 套管井测井装备配备型号、数量、配备要求应符合表A.25规定。 4.6.3测井队伍射孔设备 4.6.3.1射孔设备主要由地面仪器、井下仪器、辅助设施、车辆拖撬等四部分组成。 4
